手摇式家用食材挤压加工器三维设计

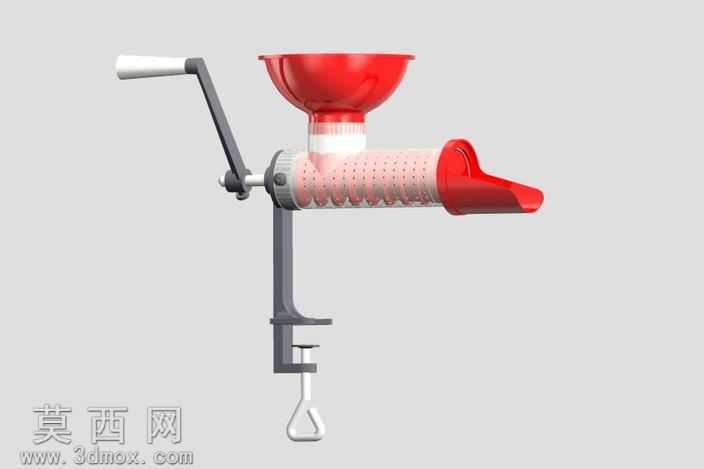

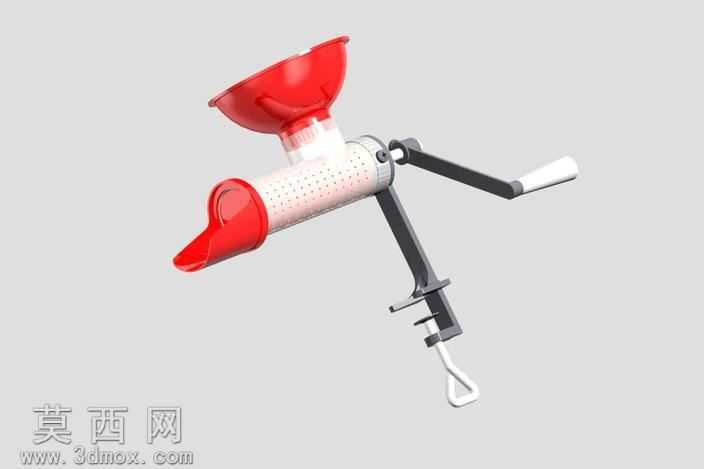

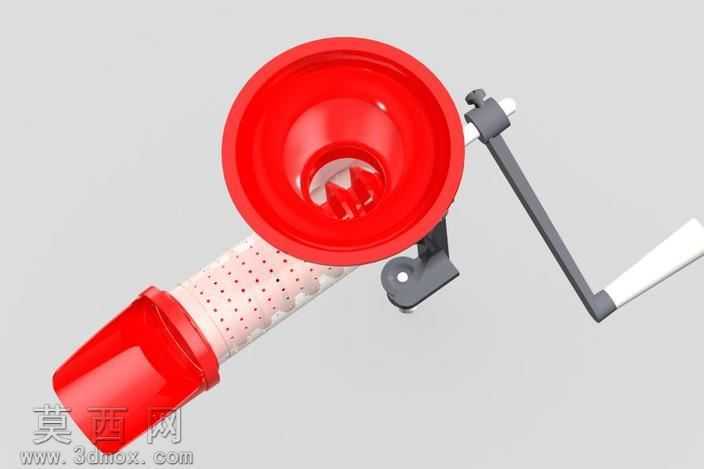

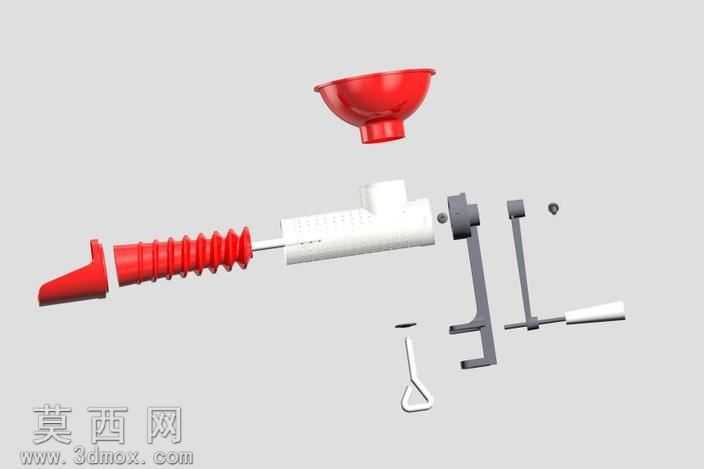

本作品为手摇式食材挤压加工装置的三维建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原了装置的全部功能结构与外观细节。建模阶段首先从核心功能逻辑出发，优先搭建内部螺旋输送挤压螺杆的参数化模型，精准绘制螺杆的连续螺旋叶片轮廓，通过螺旋扫描特征生成连续的螺旋推送结构，保证螺距、叶片厚度与筒体内径的配合精度，确保物料推送挤压过程的结构合理性。随后构建挤压筒体结构，筒体上的沥水孔采用阵列特征完成均匀排布，精准控制每个孔位的孔径与间距，还原挤压过程中汁液分离的结构功能，筒体出料端的成型口根据挤压出料的形态需求做了收敛式结构设计，保证物料挤出时的成型效果。上部进料斗采用薄壁旋转特征构建，做了大口径敞口、向下收窄的过渡结构，方便物料投入同时能够顺畅将物料导入挤压腔内部。手动驱动部分的摇臂结构采用拉伸与倒角特征构建，握持手柄做了符合人体工学的圆柱造型，摇臂与螺杆的连接位置设计了方形传动榫结构，保证手摇动力能够稳定传递到挤压螺杆，避免传动打滑。装置的固定夹持结构采用C型夹结构建模，夹身设置了锁紧螺杆与吊环式旋拧结构，可通过旋拧操作将整个装置稳固夹持在桌面边缘，保证使用过程中装置不会移位晃动。材质渲染阶段针对不同部件做了差异化材质赋予：进料斗、筒体出料端、手柄端盖采用亮面红色食品级塑料材质，调整材质的漫反射与高光参数，还原硬质塑料的光滑质感；摇臂、夹持支架、锁紧螺杆采用哑光灰色金属材质，添加细微的磨砂纹理与金属反光属性，还原铸铁或镀锌金属件的真实质感；握持手柄采用白色防滑塑料材质，适当降低高光强度模拟磨砂防滑表面的触感；挤压筒体的透明段采用半透明食品级塑料材质，调整透明度与折射参数，能够隐约看到内部螺杆的结构，还原透明视窗的视觉效果。整体装配过程严格按照实际装配逻辑添加配合约束，保证摇臂转动时可顺畅带动螺杆旋转，各部件之间无结构干涉，夹持结构的活动行程符合实际使用的调节范围，完整复现了手动挤压装置的全部功能结构，可用于结构展示、工作原理演示以及后续的优化改型设计参考。
