亚当斯运动学连杆机构仿真分析模型

　　这套连杆机构的仿真模型，核心是用于验证多铰接点往复运动结构的动力学响应特性，在各类需要实现定轨迹往复摆动、抬升动作的工业设备中都有广泛的适配场景，比如轻工生产线的间歇拨料机构、小型物料的抬升分料工位、教学实验台的运动原理演示单元，都能看到这类结构的衍生设计。从结构组成来看，整套机构采用三角框架式的支撑底座，底座上开设三处方形镂空结构，在保证整体支撑刚度的前提下，尽可能降低了结构自重，同时镂空位置也可作为安装走线、附属检测元件的预留空间，底座底部为平直安装面，可直接通过螺栓固定在设备安装平台上，安装边界的孔位可根据实际工位的安装需求做适配调整，不会影响核心运动副的运动精度。核心运动链采用多段铰接式连杆设计，从上至下共设置四处转动副，

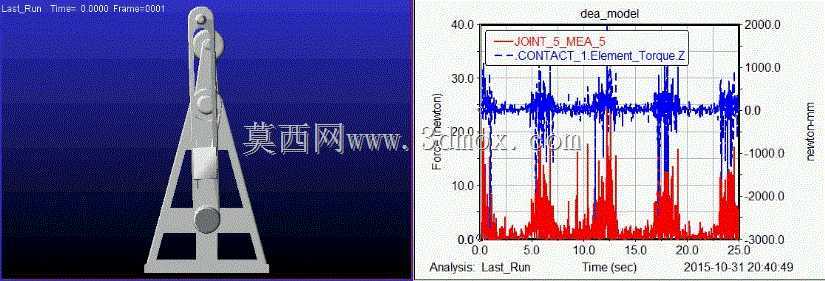

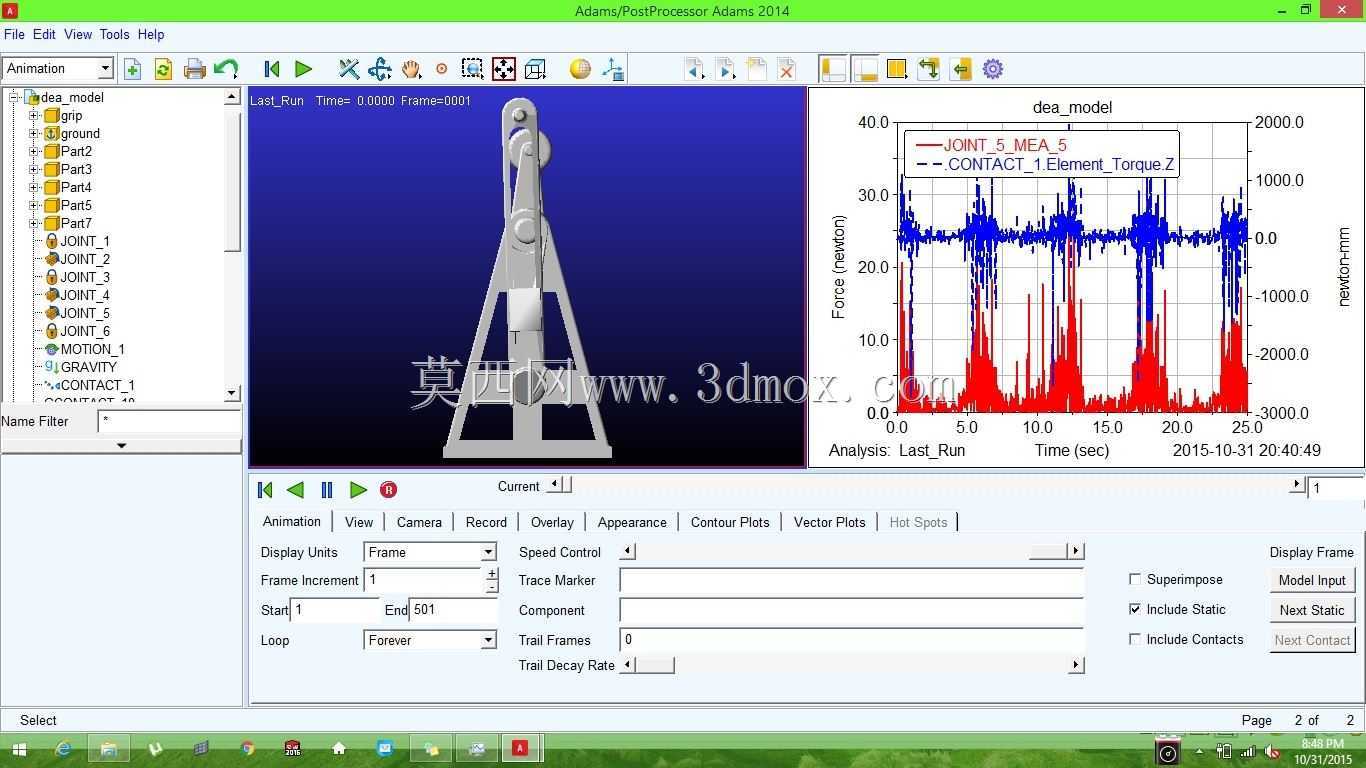

　　每处转动副都预留了标准的轴销安装间隙，在实际加工装配时，可根据负载等级选配不同公差等级的轴套与销轴，降低铰接位置的磨损速率。最上端的铰接点作为动力输入端，可连接曲柄摇杆或者直线驱动元件，将输入的旋转运动或者直线往复运动，通过连杆的传动转化为下端执行端的定角度往复摆动，运动过程中各连杆之间无运动干涉，铰接点的运动轨迹经过反复校核，不会出现死点位置导致的卡滞问题。在仿真分析层面，模型已经完成了运动副约束、接触参数的预设，可直接输出不同输入转速下各铰接点的受力曲线、接触位置的扭矩变化数据，从附带的响应曲线可以看到，机构在连续往复运动过程中，铰接点的受力峰值出现在运动方向切换的瞬间，接触扭矩的波动范围与输入转速、负载大小直接相关，

　　设计人员可基于仿真得到的受力数据，对连杆的截面尺寸、铰接轴的直径做针对性的强度校核，避免实际运行过程中出现连杆变形、铰接轴断裂的问题。从设计思路来看，这套结构没有采用复杂的凸轮或者齿轮传动结构，全部通过低副铰接实现运动传递，加工难度低，后期维护成本也更低，所有连杆的外形都采用等截面的直板结构，不需要复杂的曲面加工，普通的铣削、线切割设备就能完成零件加工，适合小批量的设备改造、教学实验场景使用。在实际选型适配时，需要注意安装平面的平面度误差不能超过0.1mm每米，否则会导致铰接轴出现附加弯矩，加速运动副的磨损；如果用于有防尘、防水要求的工位，可在各铰接点位置加装密封端盖，在铰接轴的配合位置填充润滑脂，延长机构的维护周期。

　　另外这套机构的执行端可根据实际使用需求加装不同的功能附件，比如加装拨杆就可以实现物料的分料动作，加装压头就可以实现小行程的冲压动作，加装吸盘就可以实现小型工件的抬升转移，结构的拓展性较强，不需要对核心连杆结构做大幅修改就能适配不同的工位需求。在建模过程中，所有运动副的铰接点都做了参数化设置，设计人员可根据实际需要的执行端行程、摆动角度，调整各段连杆的长度参数，软件会自动更新运动轨迹与受力仿真结果，大幅缩短方案迭代的时间，不需要反复制作物理样机做测试，就能提前验证结构的运动合理性，排查潜在的运动干涉、受力过载问题。
