游梁式抽油机瞬态结构分析仿真模型

　　本次呈现的是游梁式抽油机的瞬态结构仿真分析模型，这类设备是陆上油田采油作业的核心地面装置，承担着将井下原油举升至地面的关键功能，在常规稀油开采、稠油冷采区块都有极高的装机占比，是油田生产环节不可或缺的地面动力传递设备。模型完整还原了抽油机的立式塔架支撑结构、顶部游梁回转机构、中部传动连接段以及底部安装基座的全部几何特征，没有对受力关键部位做简化处理，能够完整复现设备在实际冲次运行过程中的载荷传递路径。从结构设计逻辑来看，该模型采用桁架式塔架作为主体支撑，这种结构形式在保证整体抗弯抗扭刚度的前提下，能够有效降低设备自身重量，减少钢材耗材用量，同时桁架的镂空结构可以降低野外大风环境下的风载受力面积，提升设备在野外露天工况下的抗风稳定性，

　　适配西北、东北等多风油田区块的安装使用需求。底部安装基座采用宽边支撑结构，安装时需要匹配预制的混凝土基础，基座的连接孔位按照常规抽油机的安装地脚尺寸设计，能够直接适配现有油田井场的基础安装边界，不需要对现有井场做大规模改造，降低设备更换的施工成本。在功能特性层面，模型完整还原了抽油机上下往复运动的运动学关系，顶部的回转轮通过连杆结构带动游梁做周期性摆动，将回转运动转化为抽油杆的上下直线往复运动，整个运动副的连接位置都按照实际铰接间隙做了等效处理，仿真过程中能够准确捕捉铰接位置的接触应力变化，避免刚体假设带来的仿真结果偏差。瞬态结构分析的设置完全匹配实际采油工况的载荷特征，将抽油杆的柱载荷、原油流动的粘滞阻力、

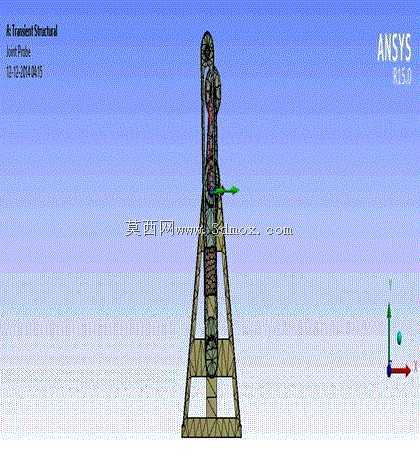

　　换向过程的惯性载荷都做了等效加载，能够输出设备在一个完整冲次周期内的总变形量分布、应力集中位置、各节点的位移时程曲线，这些数据可以直接用于设备的结构优化、疲劳寿命校核，帮助设计人员识别结构薄弱环节，比如塔架与游梁连接的变径位置、底部基座的连接焊缝位置，都是实际运行过程中容易出现疲劳开裂的部位，仿真结果能够直观呈现这些位置的应力变化幅值，为结构加强提供量化依据。从安装边界尺寸来看，模型的整体高度、底部基座的跨距、顶部游梁的摆动半径都按照常规10型抽油机的实际尺寸等比例建模，设备安装时需要保证井口中心与游梁的回转中心在同一铅垂线上，横向安装偏差不能超过行业规范要求的范围，否则会造成抽油杆偏磨，缩短检泵周期。

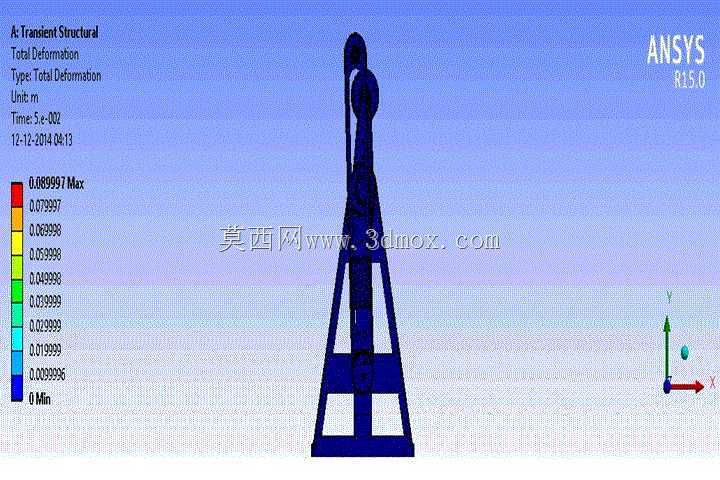

　　塔架的侧面预留了检修爬梯的安装位置，运维人员可以通过爬梯到达顶部回转机构位置做日常润滑、检修作业，模型中也预留了爬梯的连接接口，方便后续做运维配套结构的扩展设计。在实际工程应用中，这类仿真模型可以在产品设计阶段替代部分物理样机试验，缩短研发周期，降低试验成本，尤其是针对不同冲次、不同悬点载荷下的结构响应，只需要调整仿真载荷参数就能快速得到结果，不需要反复制作物理样机做台架试验。同时模型的变形云图能够直观展示设备运行过程中的最大变形位置，从仿真结果可以看到最大变形出现在游梁的前端悬点位置，变形量处于材料的弹性变形范围内，不会影响设备的正常运行，也不会造成运动干涉，这也验证了现有结构的刚度满足设计要求。塔架部分的变形从顶部到底部呈现梯度递减的分布规律，符合悬臂支撑结构的受力变形特征，说明桁架的杆件截面选型、斜撑的布置角度是合理的，能够有效传递竖向载荷与水平方向的交变载荷。
