轴类零件扭转试验仿真分析结构

　　在机械传动系统的零部件可靠性验证环节，轴类构件的抗扭性能是决定整套设备运行寿命的核心指标之一，这类扭转试验的仿真结构，主要用于实验室阶段对轴件受扭载荷下的形变规律、应力分布趋势进行前置预判，替代部分物理破坏性试验，缩短零部件研发的验证周期。从实际工程应用场景来看，这类仿真结构广泛覆盖传动轴、扭力杆、连接芯轴等各类受扭回转零件的性能校验环节，不管是工程机械的传动输出轴，还是精密设备的扭力传递构件，在正式投产前都需要通过这类扭转分析确认结构的抗扭冗余量，避免实际运行中出现扭转变形超限、疲劳断裂等失效问题。

　　从结构设计思路来看，该仿真模型完全还原了受扭轴件的实际装夹边界，两端的夹持段完全匹配物理试验台的夹具装夹尺寸，夹持段做了等效应变约束处理，模拟试验过程中夹具对轴端的完全固定效果，中间的测试段为等直径光轴结构，没有额外的台阶、键槽等应力集中结构，能够精准获取均质轴段在纯扭载荷下的变形梯度数据，排除局部结构突变对测试结果的干扰。模型的网格划分做了针对性的梯度处理，夹持段网格尺寸稍大以降低计算量，中间测试段网格做加密处理，保证变形数据的计算精度，能够捕捉到毫米级的微小扭转变形量。

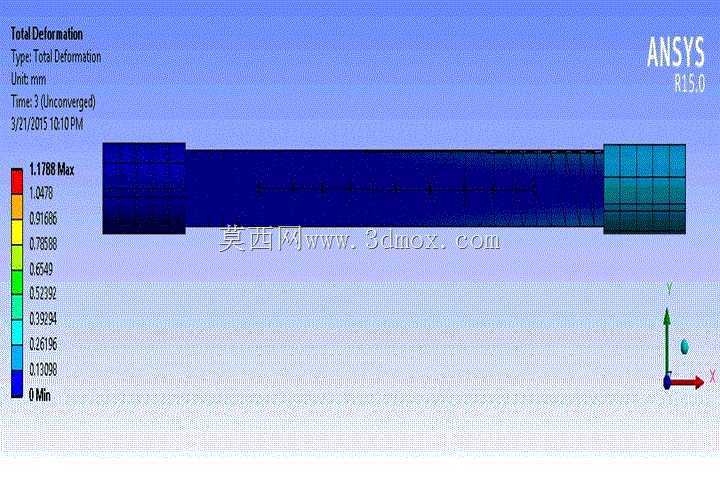

　　从功能特性层面，该仿真结构可以输出受扭过程中全轴段的总变形分布云图，直观展示不同轴段位置的变形量差值，同时可以提取任意截面的切应力数据，匹配材料的抗扭强度阈值判断结构的安全系数。和物理扭转试验相比，仿真结构可以灵活调整扭矩载荷大小、材料属性参数，快速获取不同工况下的轴件响应数据，不需要反复加工物理试样、装夹调试试验设备，能够在设计阶段快速迭代轴件的直径、长度参数，找到满足抗扭要求的最小截面尺寸，兼顾结构强度和轻量化需求。

　　在安装边界的匹配上，模型两端的夹持段长度、截面尺寸完全适配主流扭转试验台的夹具装夹范围，仿真过程中施加的约束条件和实际试验台的装夹约束保持一致，固定端约束全部平动和转动自由度，加载端施加绕轴线的纯扭矩载荷，保证仿真结果和物理试验数据的对标一致性。仿真输出的变形数据可以直接指导物理试验的测点布置，提前预判最大变形出现的轴段位置，在物理试验时对应位置粘贴应变片，提升试验数据采集的有效性。

　　这类扭转仿真结构的核心价值，在于打通了设计阶段和试验验证阶段的数据链路，设计人员可以在三维建模完成后直接导入仿真环境完成抗扭性能校验，不需要等到物理样机加工完成后再发现结构强度不足的问题，大幅降低研发过程中的返工成本。对于小直径的精密传动芯轴来说，纯扭载荷下的微变形量直接影响传动精度，通过这类仿真分析可以精准控制轴件的扭转变形量在允许公差范围内，保证精密传动系统的运行精度；对于大扭矩的重载传动轴来说，仿真可以提前发现应力集中的薄弱位置，在设计阶段做圆角过渡、局部强化处理，提升轴件的重载抗扭能力，避免实际运行中出现断轴故障。
