带有限元变形分析的半球形件冲压模具结构

　　这套冲模结构针对薄壁半球形曲面件的冲压成型需求设计，主要应用于五金制品、家电配件、小型压力容器封头类零件的批量冲压生产场景，适配常规开式机械压力机的安装工位，可完成0.5-3mm厚度冷轧钢板、铝板的拉延成型作业，成型后零件曲面轮廓度可控制在0.2mm以内，无需额外修型即可满足后续焊接、装配的尺寸要求。

　　从实际生产用途来看，该结构解决了常规半球形件冲压过程中易出现的侧壁起皱、底部拉裂的常见问题，上下模合模行程内设置了压边限位结构，可在凸模接触料片前完成坯料边缘的压紧固定，避免料片在拉延过程中出现径向窜动。凸模采用整体半球形成型面，表面粗糙度设计为Ra0.8，减少成型过程中料片与模面的摩擦阻力，降低拉裂风险；凹模对应设置匹配的半球形型腔，型腔边缘做R5圆角过渡，避免料片拉延时被锐边剪切损伤。

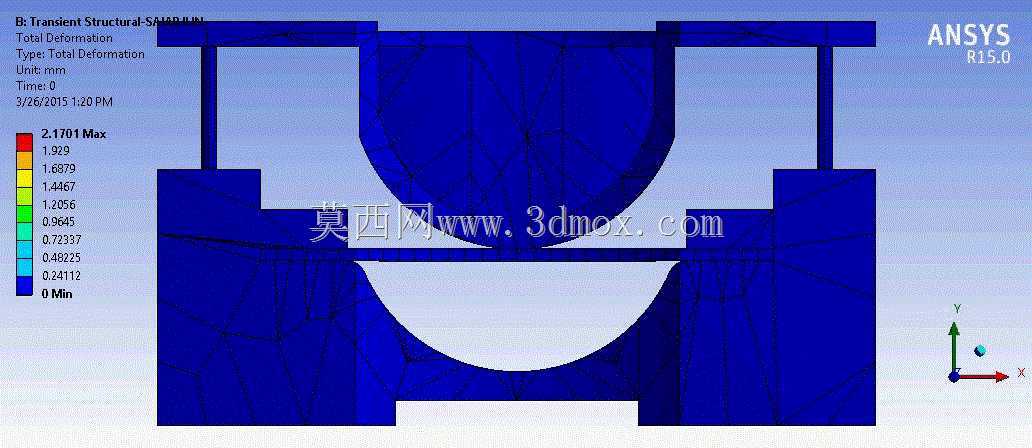

　　设计过程中同步完成了结构受力的变形校核，通过有限元分析获取合模受力状态下的模体变形分布数据，从分析结果可以看到，模体最大变形量出现在凸模根部与上模座连接位置，变形量控制在2.2mm以内，远小于模体的刚度设计阈值，可保证连续冲压过程中模面不会出现过量变形导致的零件尺寸超差。上下模的导向采用两侧独立导柱结构，导柱与导套的配合间隙设计为H7/h6，合模过程中可自动校正上下模的同轴度误差，避免出现啃模、偏载的问题。

　　安装边界方面，上模座设置标准的模柄安装孔，可直接适配压力机滑块的模柄夹持工位，无需额外制作连接法兰；下模座设置对称分布的U型安装槽，可适配不同吨位压力机工作台的T型槽间距，安装时通过T型螺栓即可完成快速固定，模座总闭合高度可通过调整上模座的垫板厚度进行适配，适配160-250吨开式压力机的闭合高度调节范围。

　　结构细节上，压边圈采用独立的弹性顶料结构，成型完成后可通过弹性元件的回弹力将成型后的零件从凹模内顶出，避免零件卡滞在型腔内，配套的卸料螺钉设置限位台阶，可限制压边圈的最大顶出行程，防止压边圈脱出模体。模体的成型面采用整体淬火处理，硬度达到HRC58-62，可承受连续冲压过程中的摩擦损耗，单次修模后的使用寿命可达到10万冲次以上，满足中小批量零件的生产需求。

　　针对半球形件拉延过程中的材料流动特性，该结构在压边圈上设置了间断式拉延筋，可根据料片的材质、厚度调整拉延筋的高度，控制不同位置的材料流入速度，避免半球面不同位置的材料流动速率差异导致的局部壁厚减薄超标，成型后零件的最小壁厚可控制在原材料厚度的90%以上，满足结构件的强度要求。模体的非成型面做减重槽设计，在保证整体刚度的前提下降低模体总重量，减少安装搬运过程中的劳动强度，同时降低压力机的负载损耗。
