多工位冲孔模具结构设计与受力分析

　　这套多冲孔模具主要应用于金属板材连续冲裁加工场景，适配中小型冲压设备的安装接口，可在单次冲压行程内完成板件上多个不同位置孔位的同步冲裁作业，替代传统单孔逐次冲压的低效加工模式，在五金零部件、家电钣金、小型结构件量产线中应用广泛。从结构受力分析结果来看，设计阶段针对冲头受力、模架形变做了针对性优化，核心冲裁组件采用分体式装配结构，不同工位的冲头可根据磨损情况单独更换，无需整体拆卸模架，大幅降低产线换模与维护的停机时长。模具的下模座设置了统一的定位基准槽，可适配不同宽度的条料送料机构，送料导向间隙控制在0.02mm范围内，避免送料偏移导致的孔位超差问题。上模的弹性卸料组件采用均匀排布的弹簧载荷分配设计，

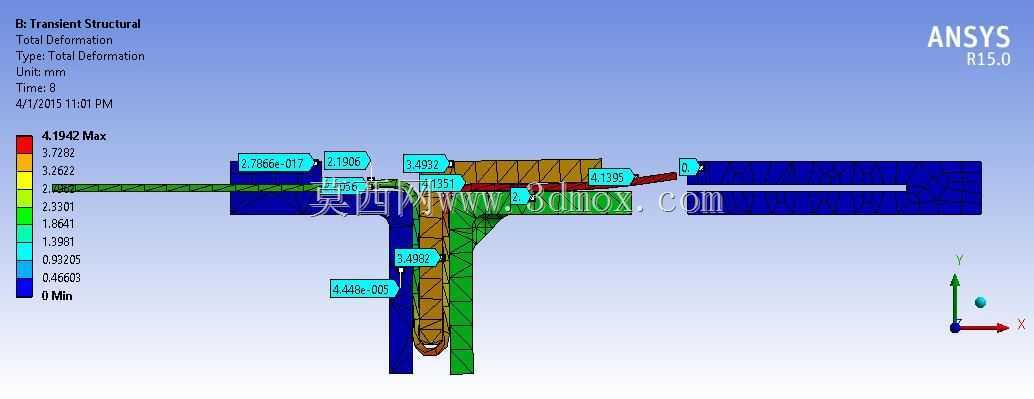

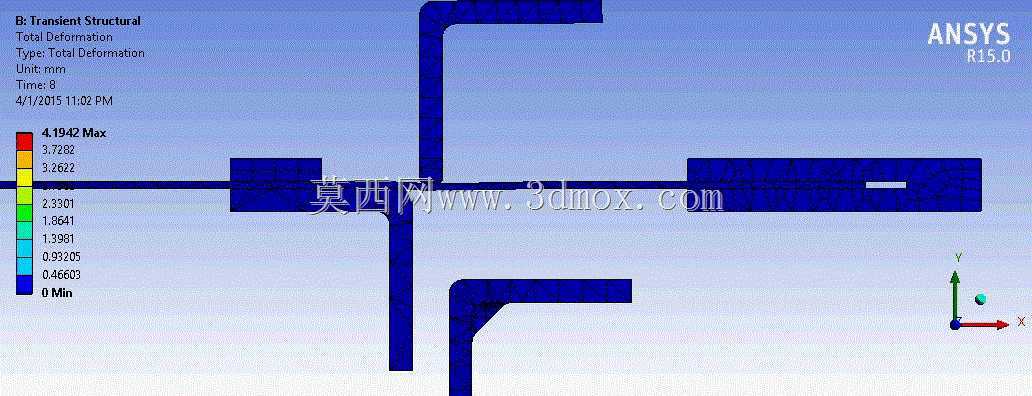

　　冲裁完成后卸料力可均匀作用在板件表面，防止板件翘曲变形，保证冲孔断面的平整度。从有限元形变分析结果可以看到，模具在最大冲裁力工况下，核心受力区域的最大形变量控制在0.2mm以内，远低于常规冲压模具的形变允许阈值，模架的L型支撑结构做了加强筋补强设计，抵消冲裁过程中的侧向分力，避免长期冲裁作业后模架出现偏移错位。各冲头的安装位置预留了0.5mm的位置调整余量，可根据实际加工板件的孔位公差要求做微幅校准，适配不同精度等级的加工需求。模具的安装边界完全适配常规开式压力机的滑块安装槽与工作台T型槽尺寸，无需额外制作转接安装板，上模模柄采用标准直径规格，可直接与压力机滑块锁紧固定，下模座的安装孔位采用长圆孔设计，

　　允许安装时做前后方向的位置微调，保证上下模的对中精度。在排料设计上，各冲孔工位的落料孔做了扩口导流设计，冲裁产生的废料可顺着落料孔直接滑入设备下方的废料收集槽，不会在模腔内堆积造成闷模、啃模等故障。卸料板与冲头的配合间隙根据加工板厚做了匹配设计，既可以对冲头起到导向保护作用，又不会因为间隙过小造成冲头磨损加快。导柱导套组件采用对角排布方式，合模过程中导向精度稳定，即使承受偏载冲裁力也不会出现卡滞现象。整套模具的结构设计充分考虑了量产加工中的实际工况，从受力形变、装配维护、安装适配、故障预防等多个维度做了优化，可满足长期连续冲压作业的稳定性要求，孔位加工的位置精度可稳定达到IT8级以上，适配多数常规钣金冲孔件的加工精度要求。
