小型四旋翼飞行载具结构设计方案

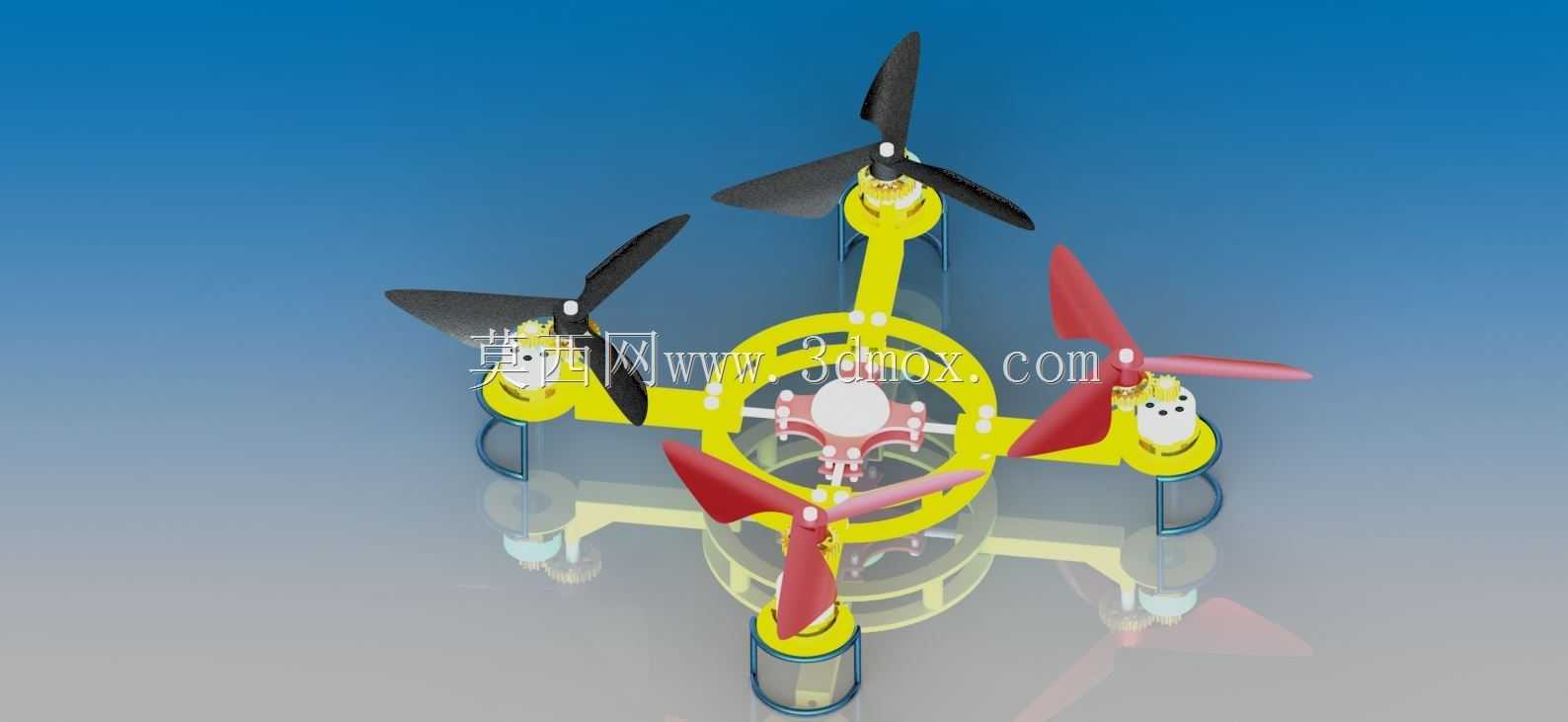

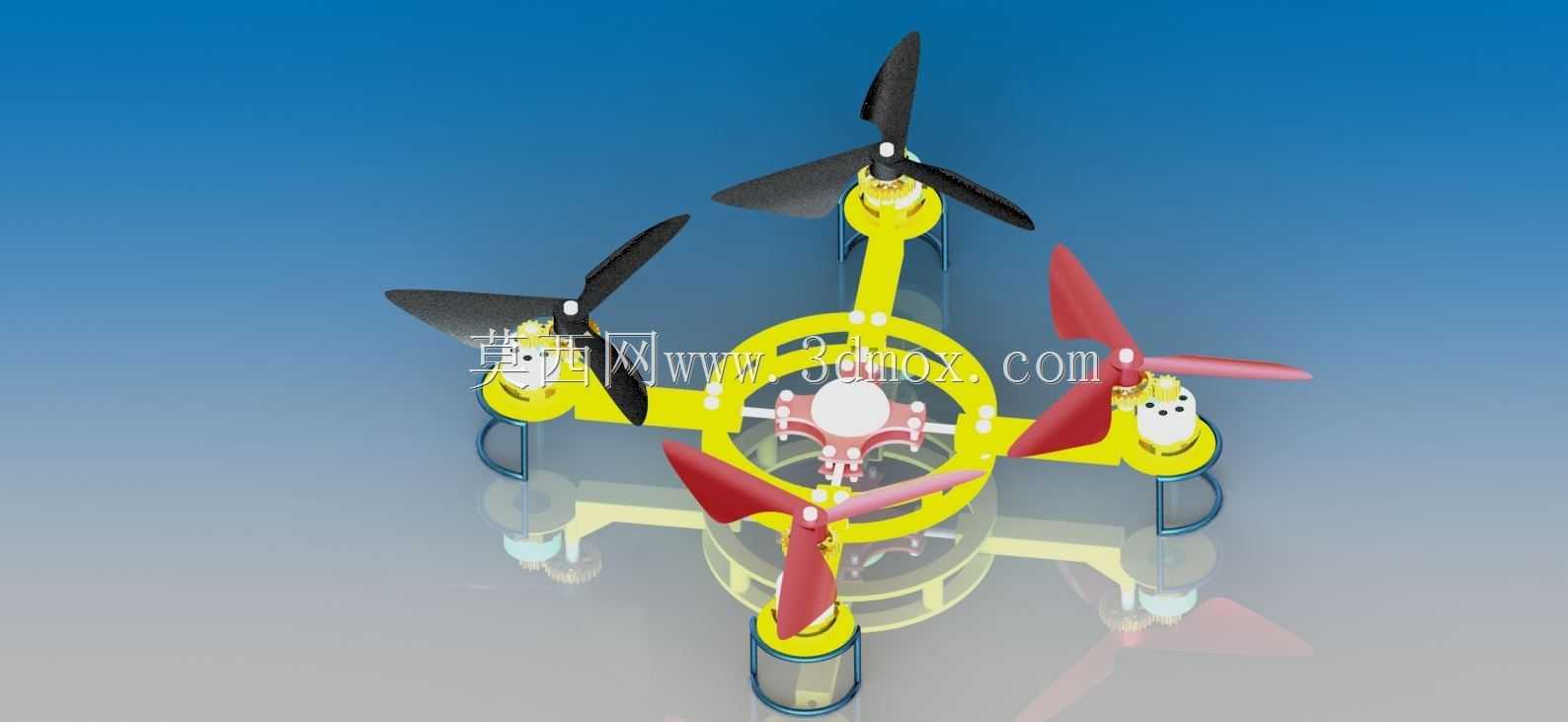

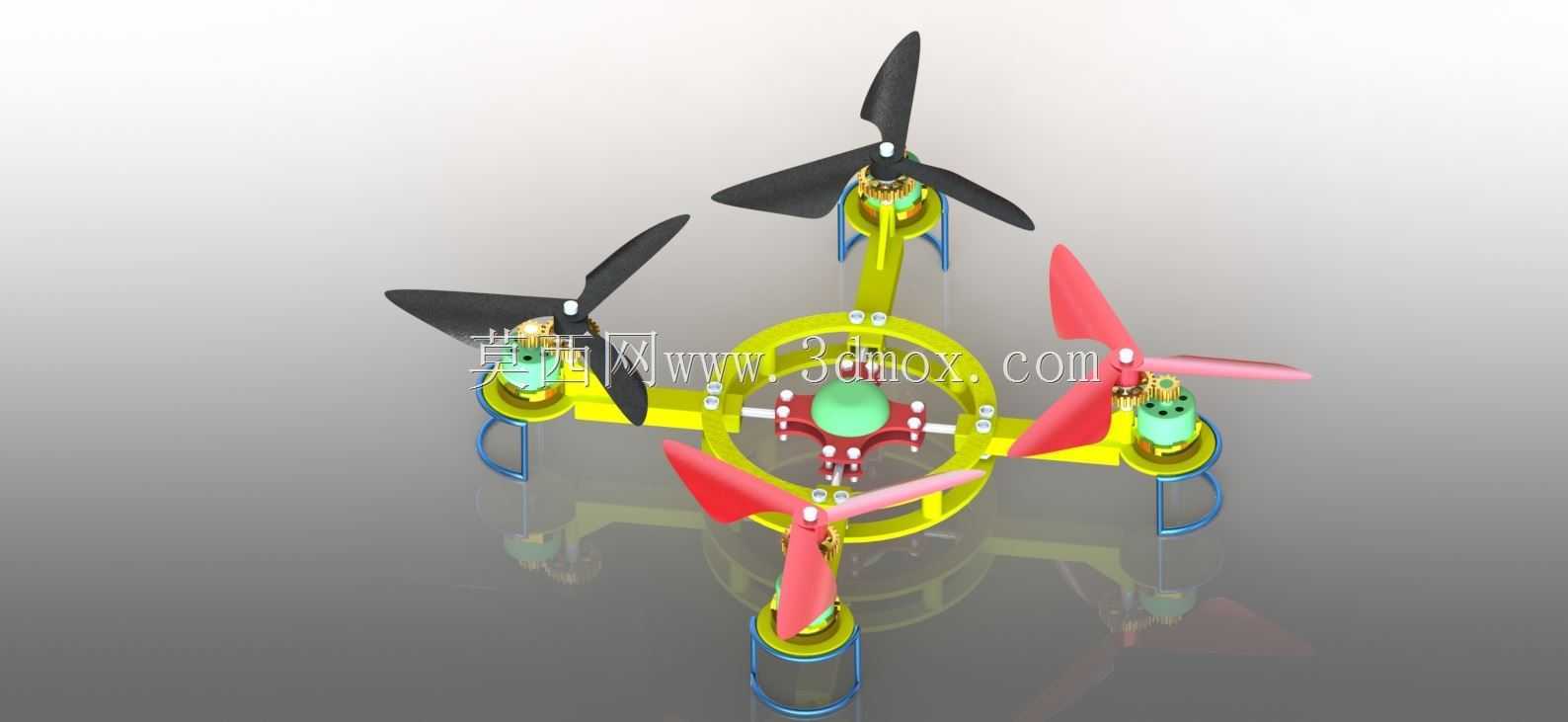

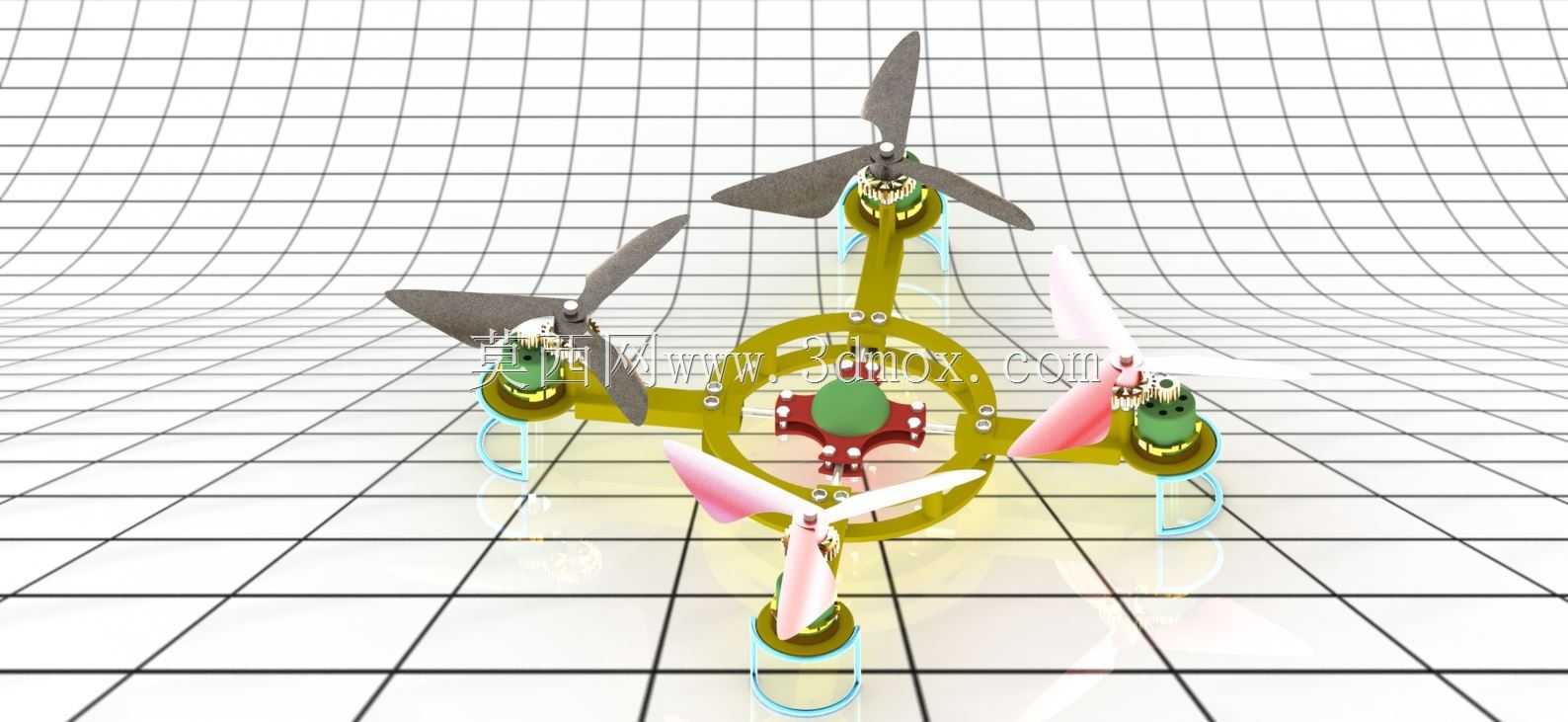

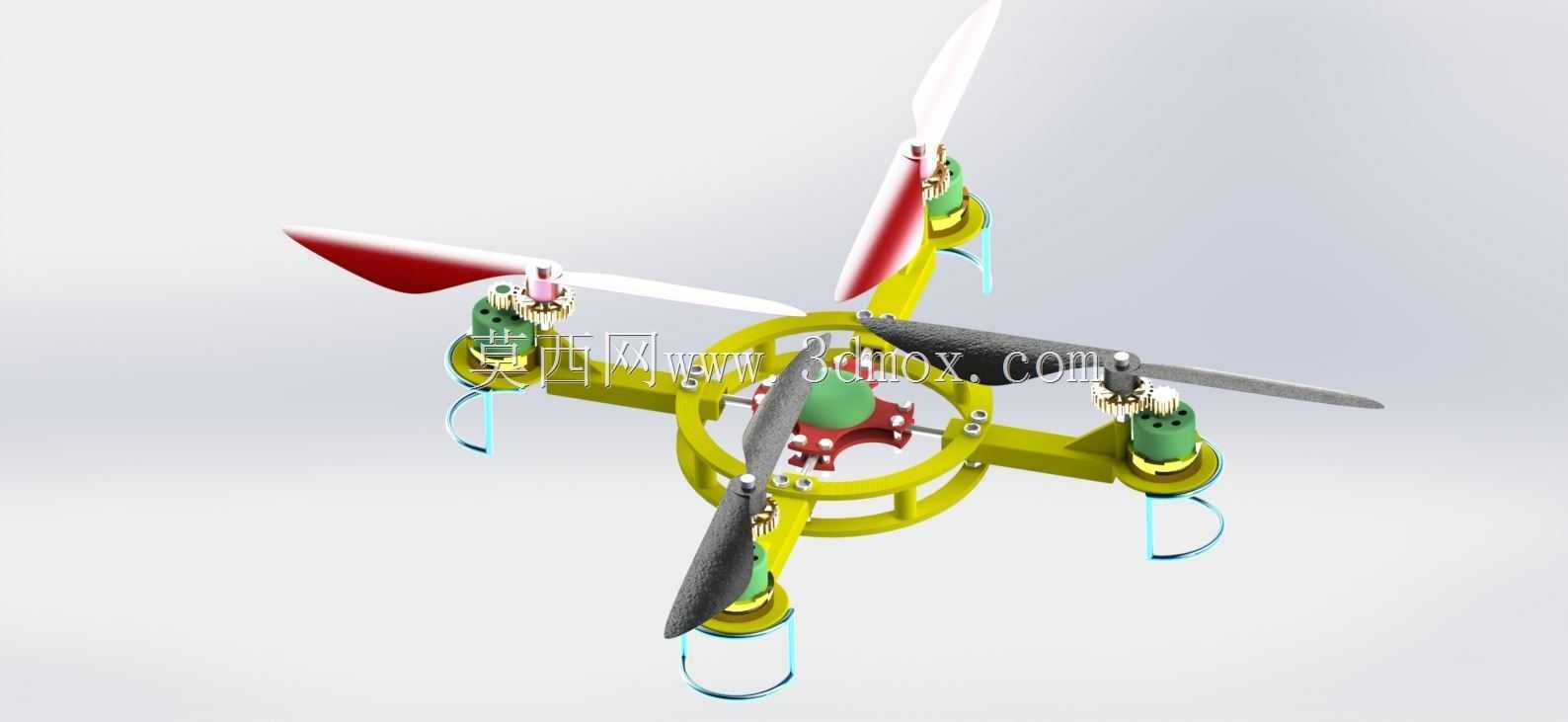

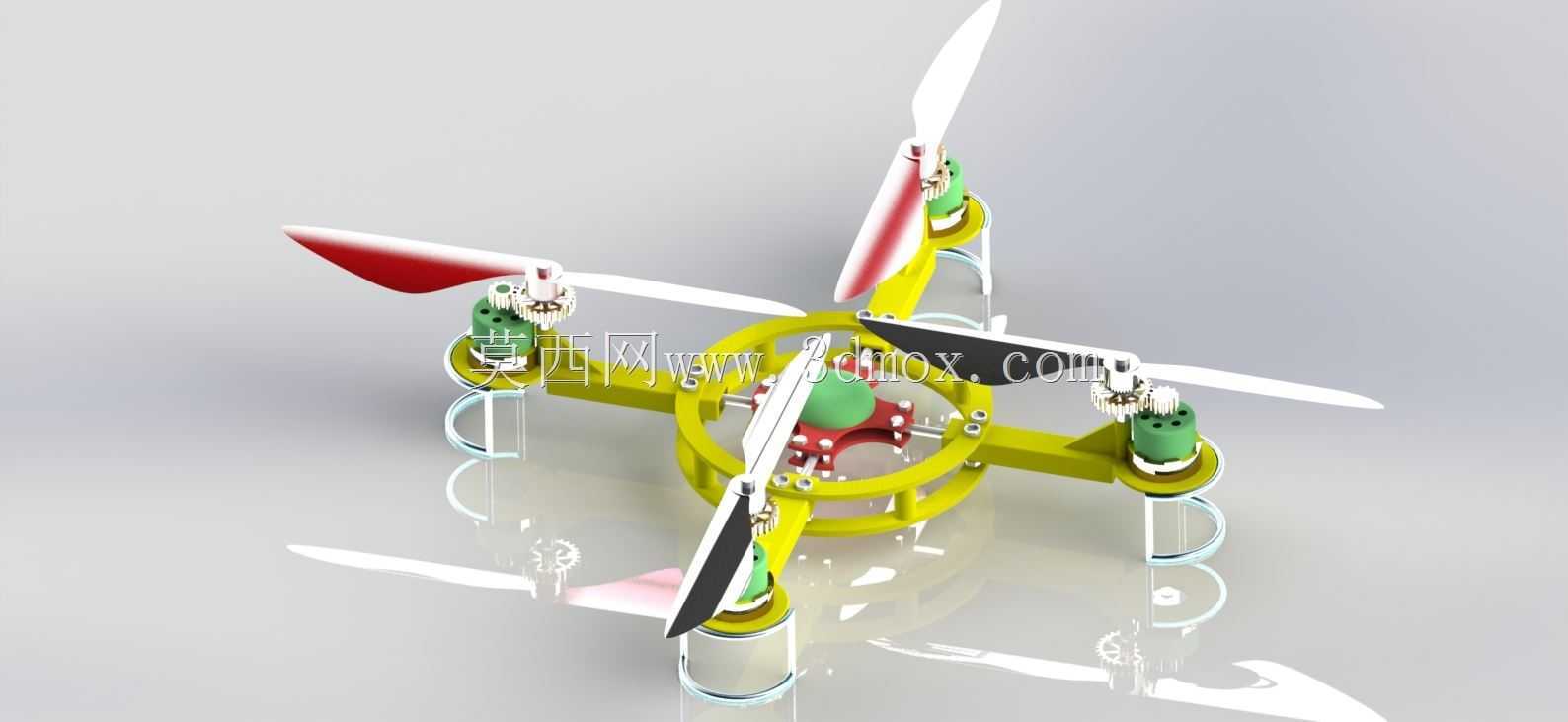

　　这套四旋翼结构的设计，最初是面向室内外短距巡检、轻载航拍这类对起降场地要求低的作业场景做的适配，没有照搬消费级无人机的一体化注塑外壳思路，核心机架采用环形中心盘加辐射式机臂的布局，首先考虑的是作业过程中的抗磕碰性能——日常巡检时难免碰到树枝、墙面这类障碍物，环形中心盘能把核心的飞控、电池安装位整个兜在内部，辐射出去的机臂就算发生轻微形变，也不会直接挤压中心的电子元器件，比常见的X型直连机臂结构抗冲击冗余度高不少。

　　从安装边界来看，中心环形盘的内径预留了标准飞控板与2S-3S锂电池的安装空间，四个机臂的末端安装座统一适配常用的22系列无刷电机，安装孔位做了通用化处理，不用额外做转接件就能直接固定电机，机臂长度经过测算，搭配8寸螺旋桨的时候，相邻两个旋翼的旋转平面不会出现重叠，也不会因为间距过大导致机架整体转动惯量超标，影响飞行姿态的响应速度。每个机臂与中心盘的连接位置都做了加强筋结构，不是简单的直角对接，能降低飞行过程中机臂产生的谐振，避免谐振传递到飞控的陀螺仪模块导致姿态解算偏差。

　　旋翼部分的设计没有做固定的桨夹锁死结构，而是预留了快拆桨座的安装位，作业现场如果出现桨叶破损，不用拆整个电机就能快速更换桨叶，四个机臂下方都预留了小型脚架的安装孔位，脚架高度刚好让桨叶旋转平面离地面有足够的安全距离，在不平整的场地起降时，不会出现桨叶刮蹭地面的情况，同时脚架的安装位置避开了中心盘下方的载荷挂载位，不会影响下方挂载小型摄像头、采样模块这类作业载荷。

　　实际作业场景里，这类结构的四旋翼不需要专门的收纳箱，机臂如果采用碳纤维管材搭配3D打印接头的方案，整体重量能控制在很轻的范围，单人就能携带完成外场作业，中心盘上方预留了GPS模块的安装凸台，位置刚好在整个机架的中心正上方，不会被电机、电调的电磁信号干扰，下方的挂载位能兼容常见的运动相机、小型气体检测模块，适配环保巡检、电力线路通道巡查、厂区安防巡逻这类不同的作业需求。

　　设计过程中特意把电调的安装位做在了机臂靠近中心盘的位置，而不是直接贴在电机座旁边，一方面能让整机的重心更靠近中心，降低姿态调整时的动力损耗，另一方面也能远离电机工作时产生的高温，避免电调因为长时间高温出现性能衰减，所有的走线槽都沿着机臂内侧做了隐藏式设计，不会有导线外露被桨叶打到的风险，也能降低飞行过程中的风阻。从尺寸参数上看，整个机架对角电机轴的间距控制在350毫米以内，属于小型四旋翼的尺寸范畴，既能保证足够的桨盘面积提供升力，搭载500克以内的作业载荷时留空时间能满足常规作业需求，又不会因为尺寸过大导致在狭窄空间（比如厂房内部、林间通道）飞行时转向困难。

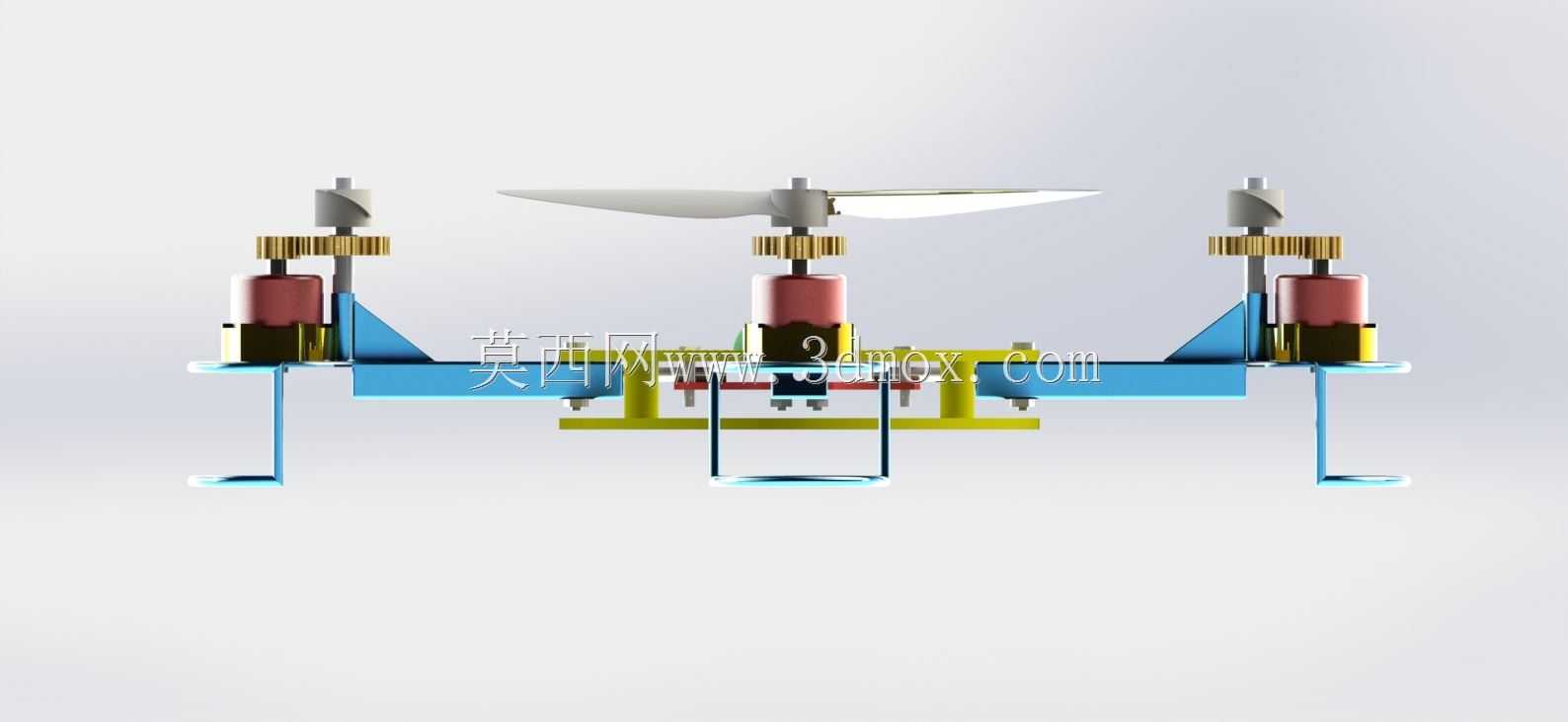

　　这套结构没有做多余的装饰性设计，所有的结构特征都是围绕作业可靠性、维护便捷性来做的，比如中心盘的电池安装位做了绑带穿孔与防滑胶垫预留，不用定制专用的电池固定座，就能适配不同容量的标准锂电池，机臂与中心盘的连接采用快拆螺丝固定，长途运输时可以快速拆开机臂缩小收纳体积，到作业现场后不用复杂调试就能快速组装起飞，对于经常需要转场的作业场景来说，这类结构的实用性远高于一体化成型的消费级无人机机架。另外，旋翼的旋转平面与中心盘的高度差也做了反复校核，既保证桨叶下方有足够的气流通道，不会因为机架遮挡气流导致升力损失，也不会让整机重心过高，导致飞行过程中出现姿态不稳的情况，脚架的触地位置做了加宽处理，在稍微倾斜的地面起降时也不容易侧翻。
