夹爪式压碎作业执行构件结构设计

　　这款压碎作业执行构件，主要面向小尺寸脆性物料的压碎处理场景，常见于实验室样本制备、小批量硬质物料破碎、工业边角料回收预处理等工况，作为直接接触物料并施加压碎力的末端执行部件，其结构可靠性直接决定压碎作业的成品率与作业效率。从结构布局来看，构件采用环形抱合夹爪作为物料接触端，环形内圈可适配直径在一定范围内的圆柱状、块状脆性物料，夹爪后侧通过三角加强筋结构与中部框架连接，框架后侧延伸出圆柱形安装杆，用于和动力输出端完成对接固定。设计阶段优先考虑了受力传递路径的合理性，夹爪承受的物料反作用力会通过加强筋均匀分散到中部框架的各个支撑梁上，避免局部应力集中导致的构件变形或断裂，中部框架采用镂空式方框结构，

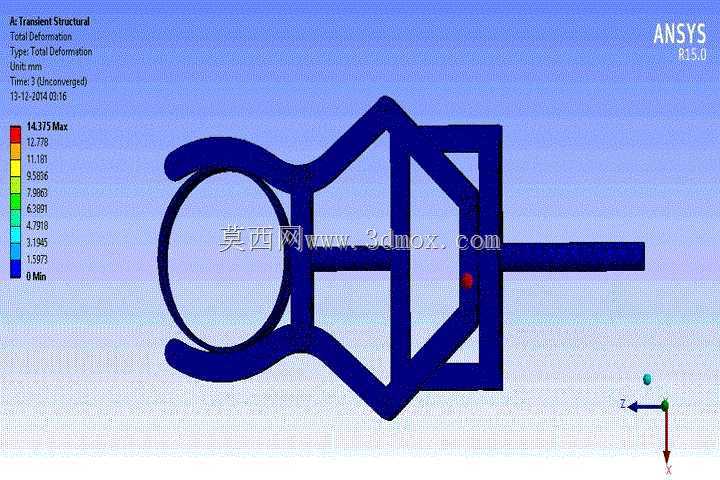

　　在保证整体结构刚度的前提下尽可能降低构件自重，减少动力端的负载损耗。从安装边界来看，后侧安装杆的直径与长度匹配常规直线往复动力部件的输出轴接口，安装时无需额外定制转接件，可直接通过键连接或顶丝固定完成装配，夹爪开合的极限位置经过校核，不会在作业过程中与周边的防护结构、送料部件产生运动干涉。针对压碎作业过程中的受力特性，设计时对夹爪的刃口角度做了针对性优化，既保证刃口可以对脆性物料形成足够的局部压强以触发碎裂，又避免刃口过于尖锐导致的过快磨损，夹爪与框架的连接位置做了圆弧过渡处理，消除应力集中点，延长构件的疲劳使用寿命。从形变控制角度，构件在额定压碎力作用下的最大形变位置出现在夹爪最外端，形变量控制在不影响物料夹持精度的范围内，

　　中部框架与安装杆的形变量极小，可保证动力输出的同轴度，避免作业过程中出现偏载导致的动力部件损坏。实际应用中，这款构件可搭配气动、液压或电动直线动力单元使用，适配不同压碎力需求的作业场景，针对不同硬度的物料，仅需调整动力端的输出力参数即可适配，无需更换执行构件。结构上没有复杂的曲面或特殊加工特征，常规的铣削、线切割工艺即可完成加工，加工成本可控，后期维护时若夹爪出现磨损，可仅更换夹爪部分，无需整体替换构件，降低运维成本。在物料适配性上，环形夹爪的内圈可根据待处理物料的常见尺寸做对应调整，针对不规则形状的物料，可在夹爪内圈增加防滑衬层，提升夹持稳定性，避免压碎过程中物料滑脱。作业过程中，构件的受力方向始终沿安装杆的轴向传递，

　　不会产生额外的径向力矩，可有效保护后端动力部件的轴承与密封结构，降低动力端的故障概率。针对长时间连续作业的工况，构件的材料可选用合金结构钢并做表面淬火处理，提升表面耐磨性与整体结构强度，若用于有防腐蚀要求的作业场景，也可更换为不锈钢材质加工，无需调整整体结构尺寸。
