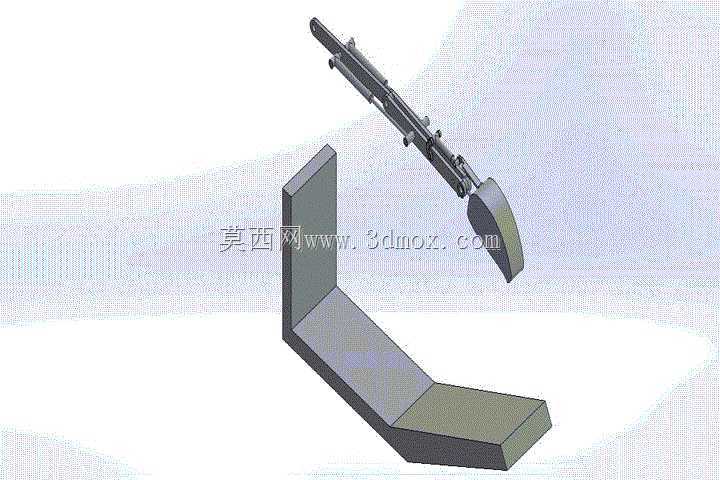

带L型定位支座的伸缩式机械执行臂结构

　　这套伸缩式机械执行臂搭配L型定位支座的结构，常见于小行程精准位移类的工装工位中，在电子元器件引脚弯折、小型零件压装定位、轻载物料定点移送这类需要末端执行件做直线往复动作的场景里适配性极强。不同于大负载工业机械臂的多关节构型，该结构采用单轴直线伸缩的运动逻辑，整体运动路径可控性更高，在行程固定、动作重复度高的工位上，能省去多轴联动的复杂轨迹调试环节，部署成本更低，动作响应的一致性也更有保障。

　　从功能特性来看，执行臂的杆身采用分段嵌套的伸缩设计，每段杆身的配合面都做了等直径公差匹配，伸缩过程中不会出现径向窜动，末端的勺状执行头可以根据实际工位需求更换为压头、夹爪、吸盘等不同功能的末端件，适配不同的作业需求。配套的L型定位支座采用直角折弯式的一体构型，两个垂直的安装面分别承担执行臂固定和工位基准定位的作用，水平段的底面可以直接固定在工装台的T型槽或者安装基板上，垂直段的立面用于锁紧伸缩臂的固定端，安装时可以通过打表测量两个安装面的平面度与垂直度，保证执行臂的伸缩方向和作业基准面保持预设的角度，避免动作过程中出现偏载卡滞。

　　设计思路上，这套结构优先考虑了小空间内的安装适配性，伸缩臂完全收回时整体长度较短，不会占用过多的工位上方空间，伸出时的有效行程可以覆盖常规小型零件的作业范围，杆身上设置的多组锁紧环结构，可以在伸缩行程内的任意位置锁定臂长，适配不同作业距离的需求。执行臂的固定端和L型支座的连接位置采用抱箍式锁紧结构，松开锁紧件时可以调整臂身的俯仰角度，调整到位后锁紧即可固定姿态，不需要额外加工复杂的角度调节结构，降低了加工和装配的难度。

　　从安装边界来看，L型支座的水平安装段预留了两组长条形安装孔，孔位的间距适配常规工装基板的孔距标准，安装时可以在长孔范围内微调支座的水平位置，补偿安装面的加工误差。执行臂的杆身外径统一，配套的导向套、密封件都可以选用标准件，后期维护更换时不需要单独定制非标配件。末端执行头的连接位置采用小直径圆柱配合定位，配合面的公差控制在小间隙配合范围内，更换末端件时不需要额外做对位调整，拆装效率更高。

　　实际应用中，这类结构常被集成在小型装配工装、检测工位的辅助定位机构中，比如在信用卡卡片的生产流程里，这类执行臂可以配合检测工位完成卡片的定点推送、位置校正动作，依靠稳定的直线伸缩动作保证每次卡片的到位精度一致，避免因为位置偏差导致检测或者印刷工序出现不良品。结构整体的受力路径经过优化，伸缩过程中臂身的受力沿着杆身轴线传递到L型支座的垂直安装面，再通过水平段的安装螺栓分散到安装基板上，不会出现额外的倾覆力矩，长时间往复动作也不会出现支座变形或者臂身下垂的问题。杆身的伸缩阻尼经过匹配设计，空载状态下伸缩动作顺畅，带轻载时也不会出现爬行现象，动作过程的速度稳定性可以满足常规工位的作业节拍要求，不需要额外加装阻尼缓冲件就能避免末端到位时的冲击问题。
