搭载大功率动力单元的竞速卡丁车结构

　　这套卡丁车动力总成结构，核心围绕场地竞速场景下的动力输出特性做匹配设计，日常应用覆盖户外休闲卡丁车场、青少年卡丁车培训、民间竞速赛事等多个场景，区别于普通民用休闲卡丁车的低功率配置，这套动力单元的输出扭矩覆盖区间更宽，能满足连续弯道出弯时的动力响应需求，也能适配直线段的加速性能要求。从实际使用维度看，这套结构在做整车动力学匹配时，首先考虑了卡丁车无悬架、车架直接承载的特性，动力输出端的安装点位完全贴合钢管车架的焊接基准，安装支座的受力方向经过多轮载荷校核，避免急加速、紧急制动时的安装位应力集中导致的车架变形。动力单元与后轮驱动轴的连接位，预留了不同传动比链轮的安装空间，运维人员可以根据不同场地的弯道密度、直道长度，

　　快速更换传动链轮调整终传比，不需要改动主安装位的结构，大幅降低场地运维的调整成本。设计过程中，动力单元的外围附件布局完全避让开了驾驶员的腿部操作空间，油门拉线、制动管路的走向沿着车架主梁排布，固定卡扣的间距控制在150毫米以内，避免剧烈驾驶过程中管线晃动干涉转向操作。动力单元的散热结构朝向车辆行驶的正迎风面，不需要额外加装电子散热风扇，依靠车辆行驶过程中的迎面气流就能满足持续高负荷运转的散热需求，简化了整车电气系统的复杂度，也降低了户外使用时的电气故障概率。从安装边界尺寸来看，动力单元的整体宽度控制在280毫米以内，刚好适配卡丁车车架中部的安装舱空间，左右两侧与车架侧边防撞钢管的间隙保留了30毫米的缓冲距离，即便发生侧面碰撞，

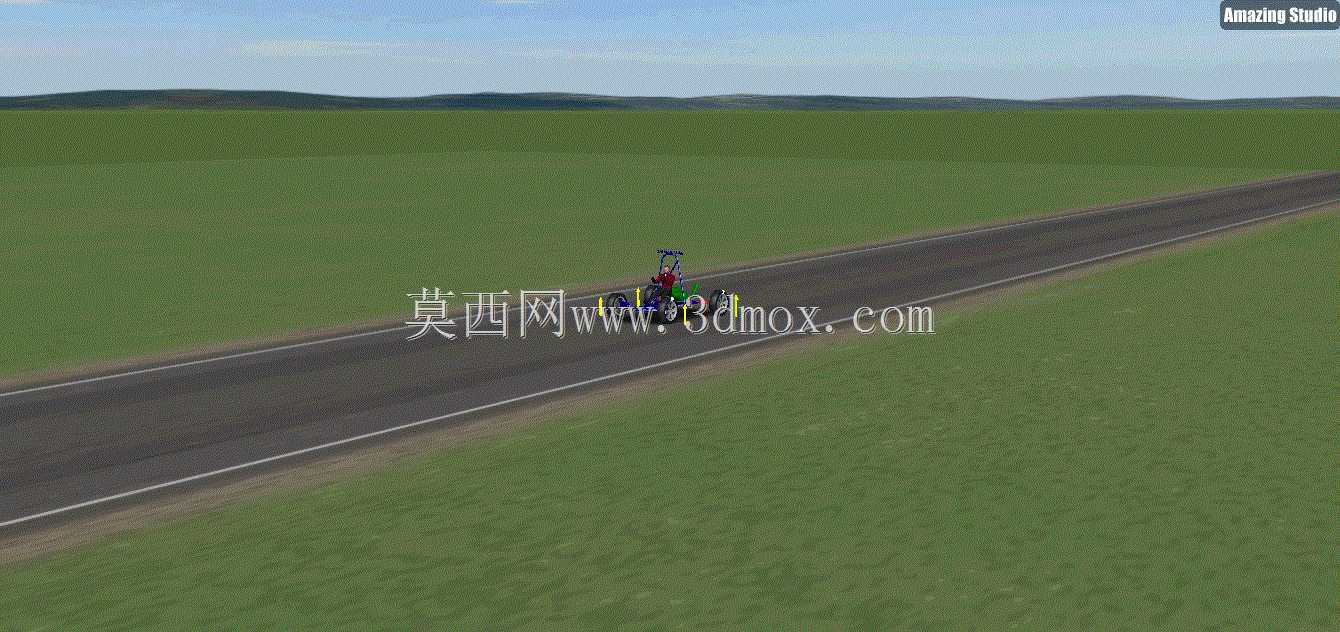

　　防撞管变形也不会直接挤压到动力本体，避免碰撞后出现燃油泄漏、动力部件卡滞的二次风险。动力输出轴的中心高度与后轮驱动轴的中心高度差控制在合理范围内，传动链条的张紧行程预留了25毫米的调节量，能适配链条磨损后的张紧调整，不需要频繁截取链条。做整车动力学仿真验证时，这套动力的输出特性曲线与卡丁车的整车质量做了匹配，整车整备质量控制在120公斤左右时，动力输出的轮上扭矩能让车辆在3.2秒内完成0到60公里每小时的加速，同时在弯道持续给油的工况下，动力输出的平顺性足够，不会出现扭矩突增导致的后轮打滑失控，适配入门级竞速培训的驾驶容错需求。燃油箱的安装位设置在动力单元的上方靠后位置，利用重力给油，省去了燃油泵的结构，油箱的容积为5升，

　　能满足连续2小时的场地竞速行驶需求，油箱盖的位置避开了驾驶员的身体接触范围，加注燃油时不需要挪动驾驶员坐姿就能完成操作。排气系统的走向沿着车架右侧向后延伸，排气出口朝向车辆侧后方，避免排气热浪直接吹向驾驶员身体，也防止排气高温烘烤到后轮胎面，降低轮胎异常磨损的风险。点火系统的高压部件做了防水绝缘处理，能适配雨天户外场地的行驶需求，高压线路的接头全部采用卡扣式防水接插件，日常清洗车辆时可以直接用高压水枪冲洗动力舱周边，不会出现点火系统漏电熄火的问题。油门执行机构采用拉线式直连结构，油门踏板的行程与节气门开度的对应关系做了线性匹配，踏板初段20%行程对应节气门30%以内的开度，方便驾驶员在弯道内精准控制动力输出，后段行程的开度变化更直接，满足直线段的全油门加速需求。制动系统的安装支架与动力单元的壳体做了集成设计，不需要额外在车架上焊接制动安装座，减少了车架的焊接工序，也保证了制动盘与动力输出轴的同轴度，降低制动过程中的抖动问题。
