内燃机进排气控制用发动机气门结构

　　在往复式内燃机的配气机构中，气门是直接决定气缸进排气效率、密封性能与整机动力输出稳定性的核心执行零件，其工作状态直接关联发动机的燃烧效率、排放水平与运行可靠性。日常工况下，气门需要在凸轮轴驱动下按照预设配气相位做高频往复直线运动，配合气门弹簧实现落座密封，精准控制进气冲程新鲜充量的进入量与排气冲程燃烧废气的排出时机，是四冲程发动机完成工作循环不可或缺的关键部件。

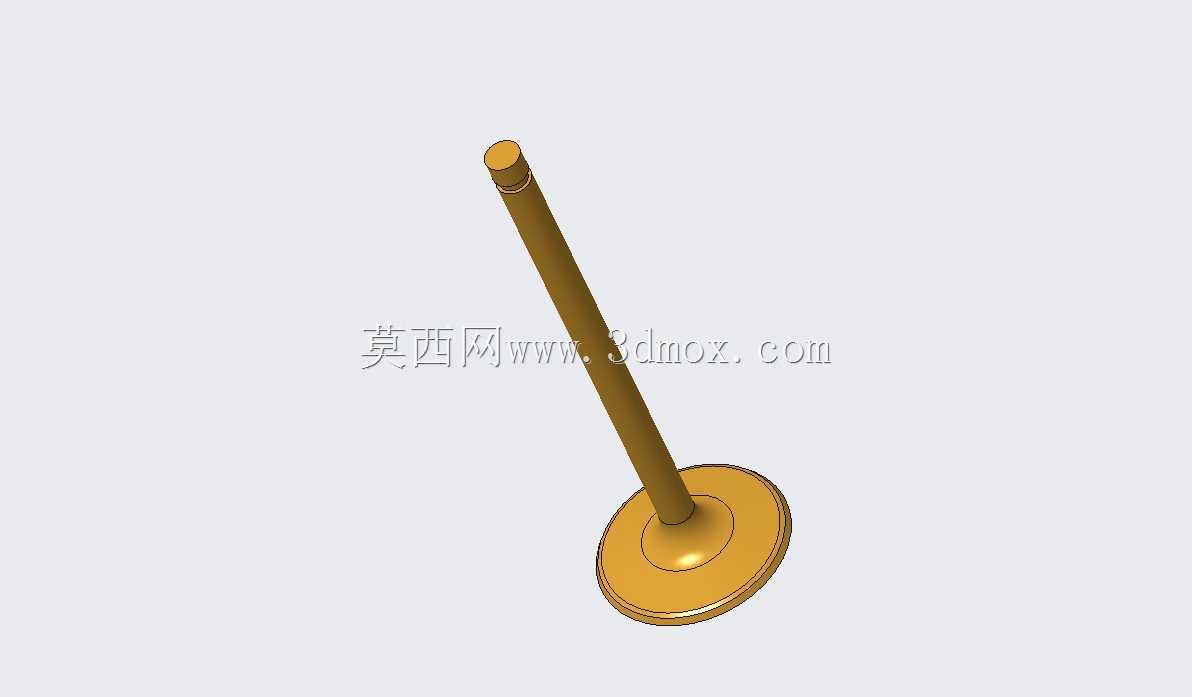

　　从结构设计逻辑来看，该气门采用一体式锻造成型的盘杆结构，整体分为头部密封盘与杆身导向段两个核心功能区。头部的锥形密封面采用与气门座圈匹配的锥角设计，落座时可通过锥面的线接触实现燃烧室的高压密封，避免压缩与做功冲程出现燃气泄漏，保证气缸压缩压力满足设计要求；盘部边缘做了圆滑过渡处理，既可以降低进排气过程中的气流阻力，提升充量系数，也能减少高温燃气冲刷带来的局部热应力集中，避免长期工作出现盘部烧蚀、开裂等失效问题。杆身部分采用等直径圆柱设计，与气缸盖上的气门导管形成高精度间隙配合，既为气门的往复运动提供精准导向，保证气门每次落座都能与座圈精准贴合，也能通过导管将杆身积累的热量传递到气缸盖冷却水套，实现工作过程中的散热。杆身顶端做了淬火硬化处理，可承受凸轮轴或摇臂传递的周期性冲击载荷，避免长期撞击出现顶端凹陷、磨损量超标的问题，保证配气相位的准确性不会因零件磨损出现偏移。

　　从安装边界与尺寸匹配角度来说，气门的盘部直径需要根据发动机的排量、气门数量、进排气道设计流量做针对性匹配，进气门通常采用更大的盘径以降低进气阻力，提升充气效率，排气门则会选用耐高温性能更好的材料，承受更高的排气温度冲击。杆身直径与长度需要匹配对应机型的气门导管尺寸、气门弹簧安装空间与凸轮轴型线升程，预留足够的往复运动行程，避免活塞运动到上止点时与气门头部发生碰撞，同时也要保证气门最大升程时不会脱离导管的导向范围，避免出现运动卡滞。安装时，杆身端部需要通过气门锁片与气门弹簧座固定，配合气门弹簧提供的复位力，保证气门在凸轮轴驱动下能够按照设计型线完成开启与落座动作，不会出现高速工况下的气门飞脱、落座反跳等异常问题。

　　在实际应用场景中，这类气门广泛适配车用汽油机、柴油机、小型通用内燃机、工程机械动力单元等各类往复式内燃机，不同使用场景下的气门会针对性调整材料与表面处理工艺，比如高负荷柴油机的排气门会采用镍基合金材料提升高温强度，汽油机进气门会采用氮化处理提升杆身耐磨性能。建模过程中需要重点保证密封锥面的角度公差、杆身的圆柱度、盘部与杆身的同轴度，这些形位公差会直接影响气门的密封性能与运动平顺性，若同轴度超差，会导致气门落座时出现偏磨，短期内就会出现密封失效、气缸压力不足的问题；杆身的表面粗糙度也需要控制在合理范围，既保证与导管之间的润滑存油空间，也避免摩擦阻力过大导致气门卡滞。此外，气门头部的过渡圆角、杆身与头部连接的圆弧过渡也需要做精细化处理，这些位置是应力集中的高发区域，若过渡圆角设计过小，长期高频往复运动下容易出现疲劳断裂，造成发动机顶缸等严重故障。
