钳位咬合结构等效应力仿真分析模型

项目分类:通用机械零部件 发布时间:2021-11-27 ID:418586
  • 钳位咬合结构等效应力仿真分析模型
  • 钳位咬合结构等效应力仿真分析模型
  • 钳位咬合结构等效应力仿真分析模型
  • 钳位咬合结构等效应力仿真分析模型

  在工装夹具、快拆连接结构的实际工程应用中,钳位结构是依靠齿形咬合实现载荷传递、位置锁止的核心功能部件,这类结构广泛出现在快换工装、管线抱箍、重载卡扣、机床夹具的锁止单元中,其受力后的应力分布直接决定了整套锁止机构的承载上限、抗疲劳寿命以及使用过程中的可靠性,一旦齿根位置出现应力集中超出材料屈服强度,就会出现齿形压溃、咬合滑脱甚至结构断裂的失效问题,给现场生产带来安全隐患。

  本次分析的钳位结构采用对称式双侧齿形咬合设计,两个带锯齿形咬合面的块体通过中间的楔形压块实现预紧加载,咬合面的齿形采用梯形齿轮廓,齿顶角、齿根圆角均按照常规工装夹具的通用设计参数取值,中间楔形压块的楔角匹配摩擦自锁角度范围,确保加载后不会出现自行松脱的问题。结构的安装边界需要匹配对应安装基座的开孔尺寸,块体中部的贯通安装孔用于穿装定位销轴,实现两个钳位块的旋转支点定位,销轴孔与咬合齿面的位置度公差需要控制在0.05mm以内,避免装配后出现齿面偏载,导致局部应力过高。

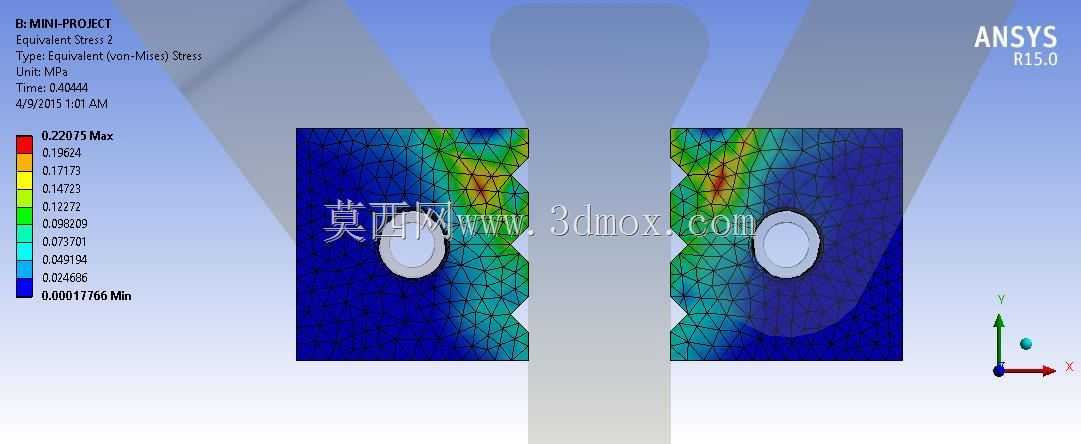

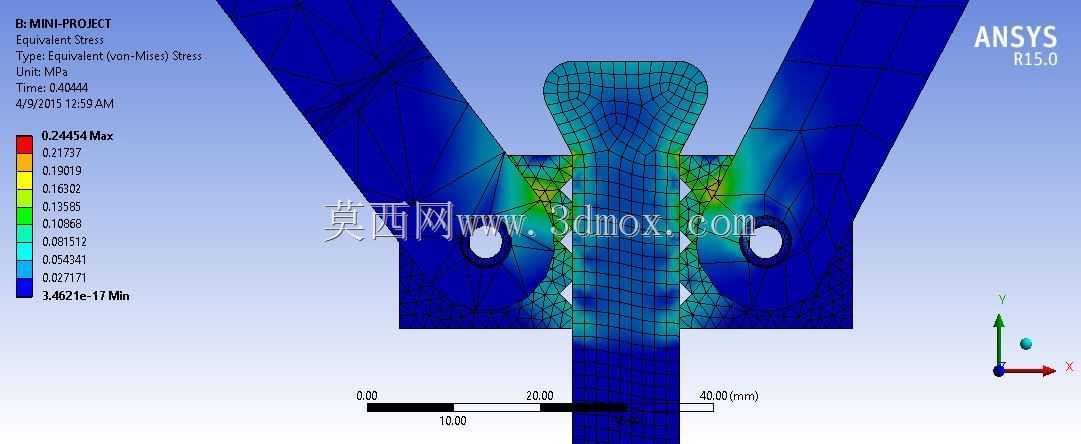

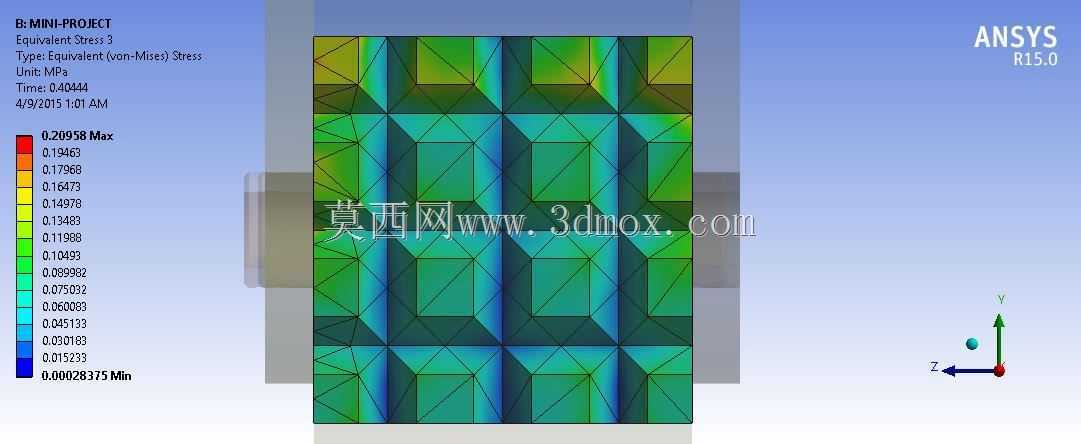

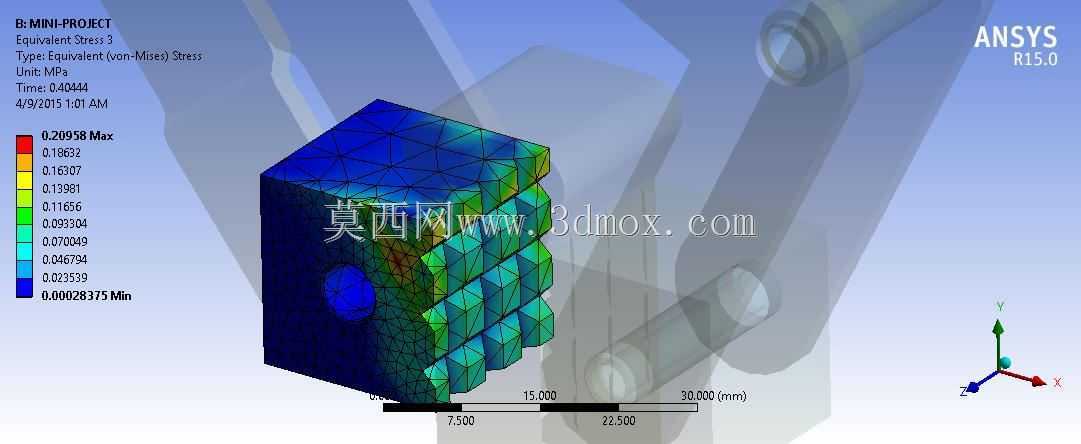

  从仿真的应力云图可以直观看到,结构的高应力区域集中在咬合齿的齿根位置,以及楔形压块与钳位块接触的边缘区域,这和实际工程中钳位结构的失效位置完全吻合——齿根位置是截面突变处,在咬合载荷作用下会产生明显的应力集中,而接触边缘因为接触压力的边缘效应,也会出现局部应力峰值。在设计优化过程中,首先需要针对齿根位置做圆角过渡处理,避免直角锐边造成的应力集中,圆角半径的取值需要结合齿距大小匹配,通常取齿距的1/8到1/6即可在不影响咬合精度的前提下有效降低应力峰值;其次需要控制楔形压块的表面粗糙度,降低接触摩擦系数的离散性,避免因为局部摩擦过大导致接触应力分布不均。

  在实际选型应用中,这类钳位结构的承载能力不能单纯按照材料的抗拉强度做平面剪切计算,必须结合有限元仿真的应力结果,取材料屈服强度的1/3到1/4作为许用应力,预留足够的安全系数,尤其是在承受交变载荷的工况下,还要结合应力结果做疲劳寿命校核,避免循环载荷下齿根位置萌生疲劳裂纹。结构的外形尺寸需要根据实际安装空间做适配调整,咬合齿的数量需要根据总载荷大小匹配,单齿承载的接触应力不能超过材料的接触疲劳强度,否则会出现齿面点蚀、磨损加剧的问题,大幅缩短结构的维护周期。

  建模过程中需要重点关注齿形轮廓的连续性,尤其是齿根圆角与齿面的相切过渡,不能出现建模导致的尖角、碎面问题,否则仿真计算时会在这些几何缺陷位置出现虚假的应力奇异点,误导分析结果;接触对的设置需要覆盖所有咬合齿面、楔形块与钳位块的接触面,接触算法采用增广拉格朗日法更适合这类带摩擦的接触问题,能够更精准地计算接触压力的分布规律。网格划分时需要对齿根、接触边缘位置做局部网格加密,单元尺寸控制在齿根圆角半径的1/3左右,确保应力计算结果的收敛性,远离应力集中区域的位置可以适当放大网格尺寸,平衡计算精度与求解效率。

  在现场装配环节,需要控制楔形压块的压入行程,既保证足够的预紧力实现可靠锁止,又不能因为压入过量导致齿根应力超出材料屈服极限,出现塑性变形后无法拆卸的问题;同时两个钳位块的咬合面需要保证完全贴合,避免单侧齿面受力,导致实际承载能力远低于设计值。对于有防腐要求的户外使用场景,还需要在仿真时考虑材料腐蚀后的厚度折减,对应调整结构的尺寸参数,保证全生命周期内的结构强度满足使用要求。
