齿轮箱铝合金端盖密封连接结构

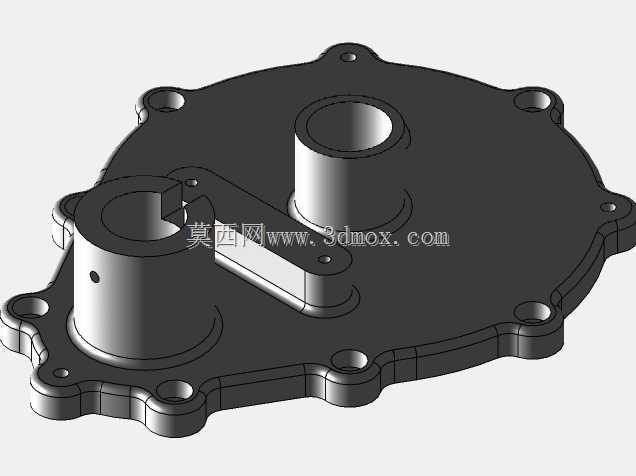

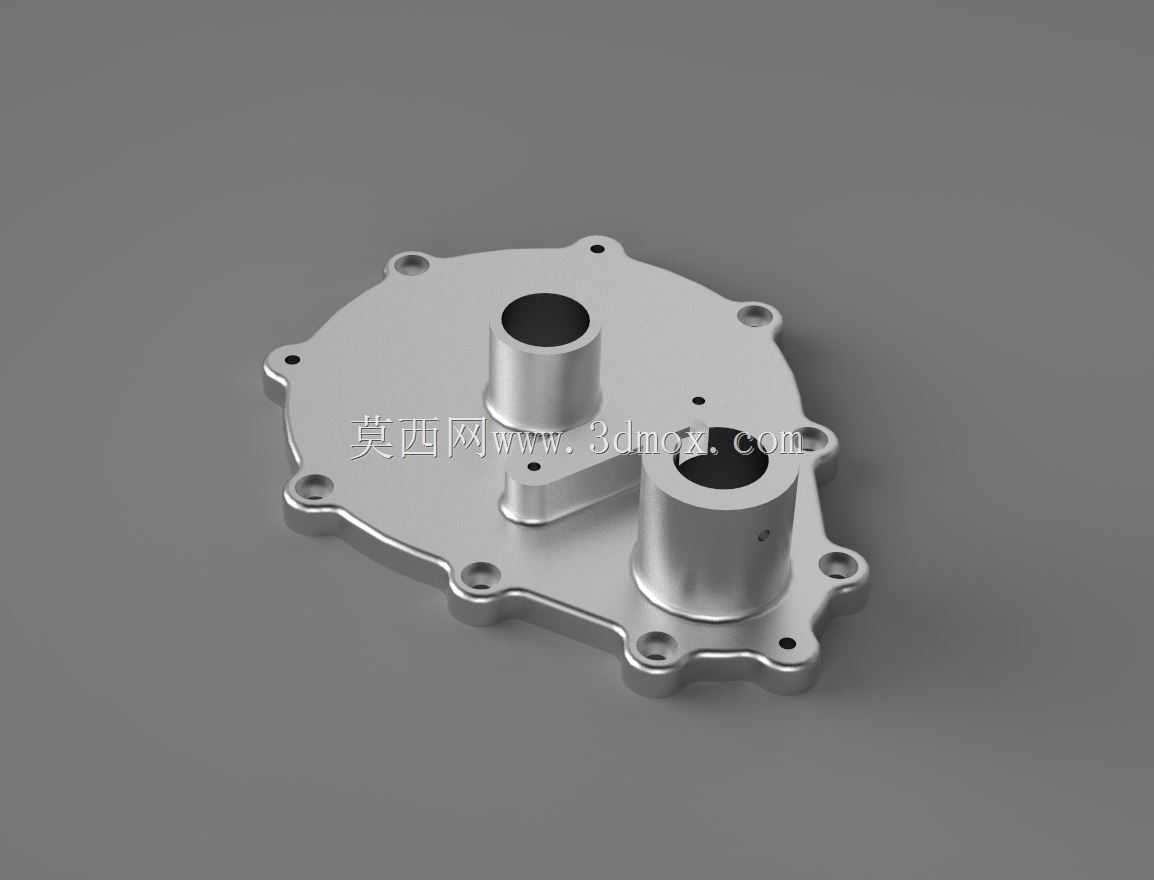

　　这款齿轮箱端盖是传动系统箱体组件的核心密封与支撑构件，主要应用在中小功率闭式齿轮传动箱的输出侧或中间轴轴端位置，常见于农用机械、小型工程机械、轻工自动化设备的减速箱单元上，承担箱体腔室密封、轴系径向定位辅助、外部杂质阻隔以及内部润滑油防泄漏的多重作用。从结构设计来看，端盖主体采用压铸铝合金成型的薄壳法兰式结构，整体轮廓随齿轮箱腔体的安装面做随形设计，并非规则圆形，法兰边缘均匀分布8处带沉台的安装通孔，孔位位置完全匹配箱体端面的预制螺纹孔，安装时螺栓穿过沉孔后可将螺栓头完全埋入沉台内，避免端盖外表面出现凸起结构，减少设备运行过程中与周边管线、防护构件的干涉风险。端盖主体上设置两处凸起的轴套座结构，

　　高度根据对应轴系的伸出长度做差异化设计，较高的轴套座对应齿轮箱的动力输出轴位置，内孔预留了骨架油封的安装台阶，装配时油封压入内孔后与伸出轴的轴颈形成过盈配合，可有效阻挡箱体内齿轮润滑油沿轴向外溢，同时阻挡外部粉尘、切削液等杂质进入箱体内部破坏齿轮啮合面；较矮的轴套座对应中间惰轮轴的轴端位置，内孔设置定位止口，与惰轮轴的轴端配合后可限制轴系的轴向窜动量，避免齿轮啮合过程中出现轴向错位引发的偏磨、打齿问题。设计过程中，法兰面与箱体贴合的一侧预制了0.2mm深度的密封胶槽，装配时在槽内填充液态密封胶或加装定制形状的橡胶密封垫，可完全填充法兰面与箱体端面的微观间隙，杜绝结合面的渗油问题，密封胶槽的走向完全避开安装孔位，

　　避免螺栓压紧过程中密封胶被挤压进入螺栓孔影响连接强度。两处轴套座与法兰主体的连接位置做了R3的圆角过渡，避免压铸成型过程中出现应力集中导致的冷隔、裂纹缺陷，同时提升构件的整体抗振性能，应对齿轮箱运行过程中齿轮啮合产生的持续振动载荷，避免长期运行后连接位置出现疲劳断裂。从安装边界来看，端盖法兰面的最大外轮廓尺寸适配对应型号齿轮箱的端面安装位，安装后外边缘与箱体外壁齐平，不会额外增加齿轮箱的整体外形尺寸，轴套座的外圆直径预留了足够的扳手操作空间，装配油封时可使用专用套筒直接压入，不会与周边结构产生干涉；端盖的整体厚度控制在合理范围内，在保证结构强度的前提下尽可能降低构件重量，符合轻量化传动组件的设计要求。实际应用中，

　　这类端盖的密封性能直接影响齿轮箱的运行寿命，设计时针对轴套座内孔的同轴度做了严格公差约束，两处轴套座的内孔轴线平行度公差控制在0.02mm以内，与箱体装配后可保证轴系的同轴度要求，避免油封出现偏磨导致的早期泄漏；法兰面的平面度公差控制在0.05mm以内，保证螺栓压紧后整个结合面的压力均匀分布，不会出现局部间隙引发的渗油问题。不同于通用的圆形端盖，这款随形设计的端盖充分利用了箱体端面的安装空间，在有限的结构尺寸内同时满足两根轴的穿出与密封需求，减少了箱体端面的加工工序，无需在箱体上加工两处独立的端盖安装位，降低了箱体的加工成本与装配复杂度，非常适合批量生产的中小型齿轮箱产品使用。
