奥德尔B牌等距结构机械拼接构件

项目分类:通用机械零部件 发布时间:2021-11-27 ID:418767
  • 奥德尔B牌等距结构机械拼接构件
  • 奥德尔B牌等距结构机械拼接构件

  在工装夹具定位、非标设备拼接工位以及小型模块化机械的装配环节,这类等距结构构件的使用频率一直不低,很多一线装配钳工在搭建设备快速换型的定位结构时,都会优先选用同系列的等距块来做基准铺垫,避免反复打表校准的繁琐工序。这类构件的核心设计逻辑,是通过统一的等距公差控制,让不同拼接位置的块体可以实现无间隙互换,不需要针对单一部件做单独修配,这一点在多工位并行装配的生产线上优势格外明显——某条工位的定位块出现磨损时,直接从备件库调取同规格构件替换即可,不需要停机等待配做加工,能把设备停线的时间压缩到最低。

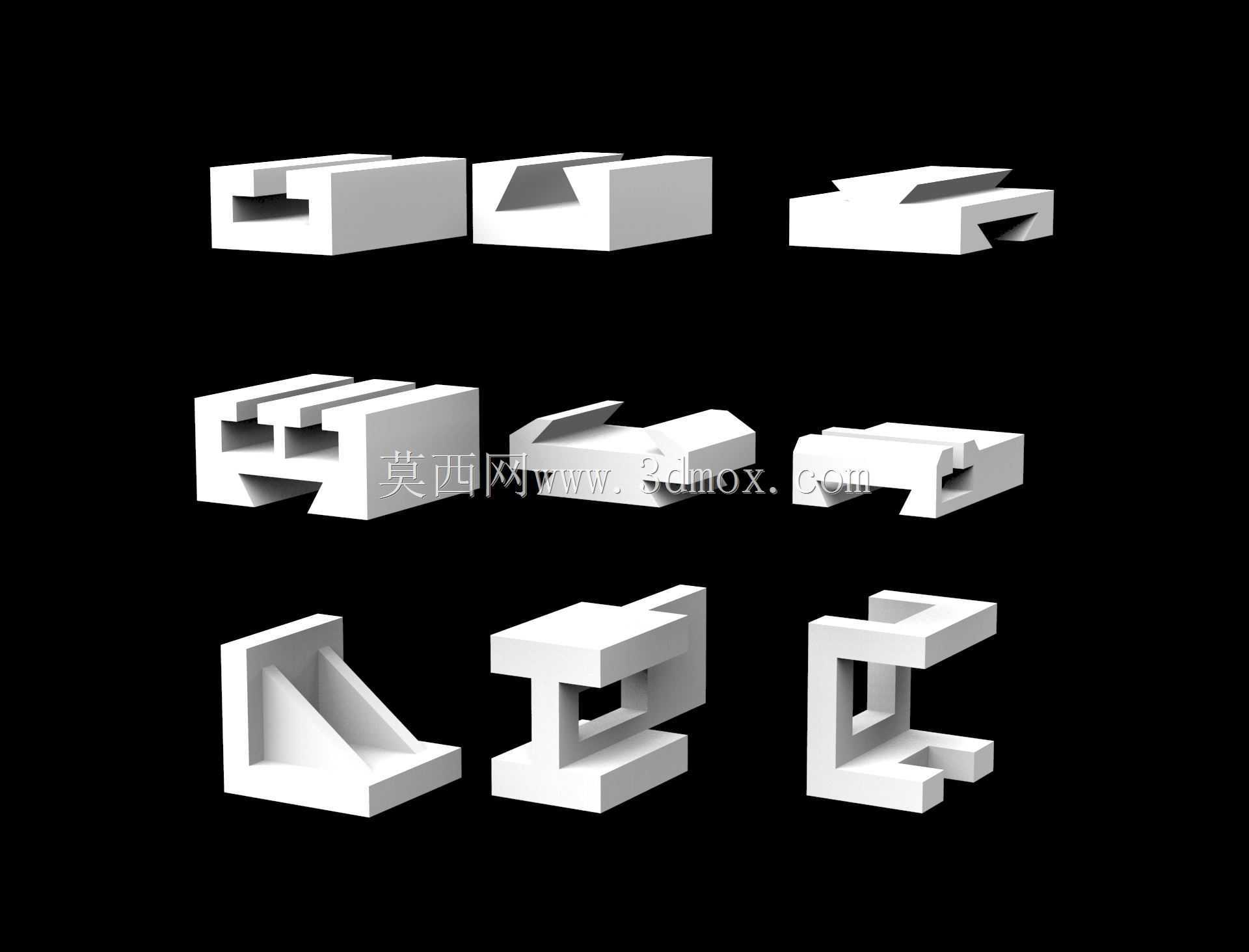

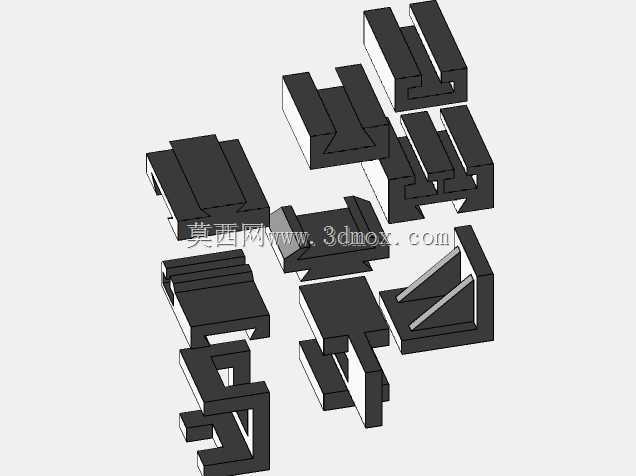

  从结构形态来看,这组构件一共包含九种不同的槽口构型,分别对应不同的卡接需求:有的构件做了单侧通槽设计,适合用在型材的端部限位场景,槽口的侧壁做了0.2mm的拔模斜度,既方便装配时的快速导入,又能保证卡紧后不会出现横向窜动;有的构件做了双侧错位槽,专门用于两根垂直排布的型材十字交叉位置的连接,槽口的深度刚好匹配常用型材的壁厚,安装后构件表面和型材表面可以保持齐平,不会突出额外的安装凸台,给后续外围护板的安装留出平整的基准面;还有的构件集成了三角加强筋结构,这类构件一般用在承受垂直载荷的支撑位置,加强筋的厚度和主体壁厚保持一致,避免注塑或者铣削加工时出现壁厚不均导致的变形,筋板的转角位置全部做了R2的圆角过渡,既可以减少应力集中,也能避免加工时刀具在转角处出现过切。

  做这类构件的三维建模时,首先要锁定的是所有构件的统一安装基准面,所有槽口的定位尺寸都要从这个基准面开始标注,保证同系列构件叠装时,基准面可以完全贴合,不会出现累计公差偏移。槽口的配合公差一般选H7/g6的间隙配合,这个公差区间既不会因为间隙过大导致装配后晃动,也不会因为间隙过小出现卡滞,在车间有少量浮尘或者切削液残留的工况下,依然能顺利完成拆装。构件的外形尺寸全部遵循等距设计原则,所有块体的基础宽度、高度尺寸保持一致,只有槽口的位置和形态根据功能做区分,这样在做模块化拼接时,不管怎么组合排布,整体的外轮廓都能保持规整,不会出现局部突出的结构,方便整个模块的整体吊装和移位。

  从安装边界来看,这类构件的固定方式一般分为两种:一种是在构件的沉头孔位置穿入内六角螺丝,直接锁固在设备的基础安装板上,沉头孔的深度刚好能把螺丝头完全埋入构件内部,不会突出表面影响其他部件的安装;另一种是通过侧面的顶丝孔,把构件锁紧在穿过槽口的型材上,这种固定方式不需要在型材上额外打孔,适合需要经常调整位置的导向工位。在实际选型时,需要注意构件的槽口方向和设备的受力方向保持匹配,比如承受纵向冲击力的位置,要选用带加强筋的支撑型构件,不能用单侧开槽的薄型构件,避免长期受冲击出现槽口开裂;如果是用在食品加工或者有腐蚀的工况下,还要对应更换同尺寸的不锈钢或者工程塑料材质构件,这组三维模型的参数化特征做的比较完整,更换材质时只需要调整对应的材料密度参数,不需要重新修改结构尺寸,能直接导出到工程图模块做生产图纸。

  很多刚入行的结构设计人员做这类拼接构件时,容易忽略槽口边缘的去毛刺倒角,实际上所有外露的槽口棱边都要做0.3mm的倒角处理,一方面是避免装配时划伤操作人员的手部,另一方面也能减少构件之间卡接时的棱角磕碰,延长构件的使用寿命。另外,这组构件的底部都做了0.1mm的凹入设计,只有四周的边框和安装面接触,这样即使安装板表面有少量的凸起或者焊渣,也不会影响构件的安装平整度,不需要每次安装前都反复打磨安装面,这也是这类工业级拼接构件和普通3D打印玩具块的核心区别——所有的细节设计都是围绕车间实际装配的便利性和长期使用的可靠性展开,没有多余的装饰性结构,每一处几何特征都有对应的工程用途。
