奥德尔机械制图教学用等距几何块组

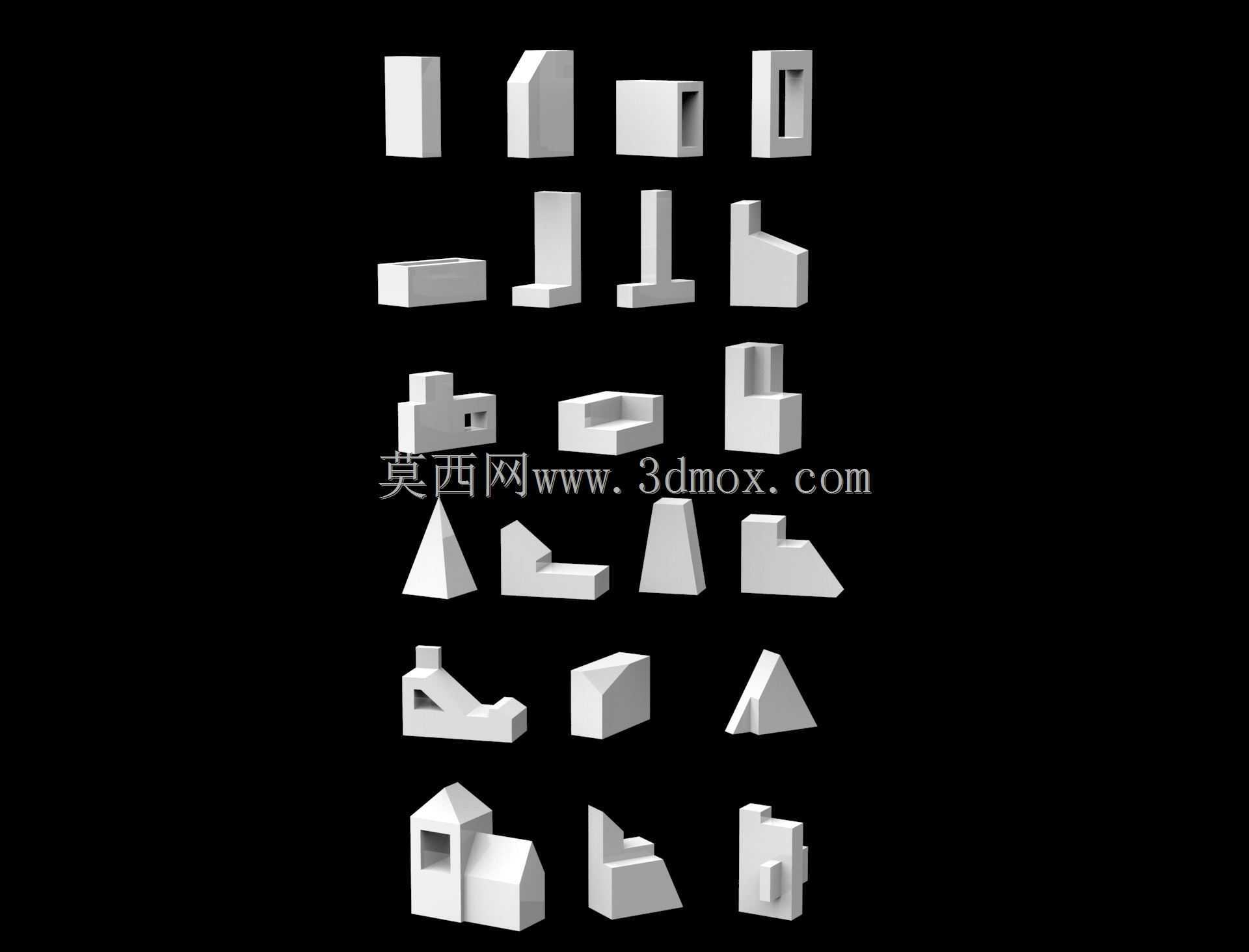

　　这套几何块组主要面向机械制图课程的识图训练场景，是工程图学教学环节中用来建立空间投影对应关系的实体参照载体，在职业院校机械类专业的制图实训、企业新入职技术人员的识图能力考核环节都有广泛应用。整套块组覆盖了从基础平面立体到切割、叠加类组合体的全部典型形态，每一块的形态都对应工程制图教材中A板等距投影练习的标准形体，学习者可以通过对照实体观察不同角度的等距投影效果，快速建立二维视图与三维实体之间的映射逻辑，解决初学阶段“看图画不出实体、看实体想不出视图”的普遍痛点。

　　从功能设计上看，整套块组没有多余的装饰结构，每一个几何块的棱边、端面都做了规整的平直处理，所有切割面、叠加面的位置都严格对应投影练习中的尺寸关系，不存在随意的倒角、圆角等非练习必要结构，避免额外结构干扰学习者对核心投影关系的判断。不同块体的形态区分度足够高，从最基础的长方体、三棱锥等基本几何体，到单斜面切割的棱柱、双切割面的组合块，再到多形体叠加的带孔、带槽结构块，难度梯度循序渐进，完全匹配制图教学从基础到进阶的训练节奏，既可以单独拿出单个块体做基础投影练习，也可以将多个块体组合摆放，做组合体的识图、补线、补视图训练。

　　设计这套块组的时候，核心思路是完全贴合机械制图的投影规律，每一个块体的长、宽、高三个方向的尺寸比例都严格遵循等距轴测图的绘制规范，所有的切割位置、槽孔深度都对应教材习题中的标准尺寸，保证实体摆放后绘制出的等距图与习题要求完全一致。块体的外形尺寸统一控制在方便手持观察的范围，单块最大边长不超过120mm，最小的结构棱边不小于10mm，既不会因为尺寸太小导致细微结构观察不清，也不会因为尺寸过大占用过多实训桌面空间，摆放时的边界间距预留了足够的操作空间，多个块体并排摆放时不会出现互相遮挡观察视线的问题，不管是教师在讲台做演示，还是学生分组在实训台对照练习，都能清晰看到每个块体的各个棱面投影关系。

　　在实际实训应用中，这套块组可以配合绘图纸、绘图板完成手绘等距图练习，也可以作为三维建模的基础练习素材，让初学者通过测绘每个块体的尺寸，完成从实体测量到三维建模再到导出工程图的全流程训练，打通识图、绘图、建模三个环节的能力链路。块体的所有端面都做了轻微的去毛刺处理，日常实训搬运、拿取过程中不会划伤手部，实体表面做了哑光处理，避免灯光反射产生的高光干扰对棱边、轮廓的观察，不管是在自然光环境还是教室荧光灯环境下，都能清晰分辨每个面的轮廓边界。针对不同难度的训练需求，这套块组可以灵活拆分使用，入门阶段只用基础几何体练习基本视图的投影对应，进阶阶段使用带切割、带槽孔的块体练习截交线、相贯线的投影判断，综合训练阶段可以随机抽取多个块体自由组合摆放，自行设定尺寸比例完成组合体的全流程制图练习，适配不同学习阶段的训练要求。
