装配式重载支撑后支座安装结构

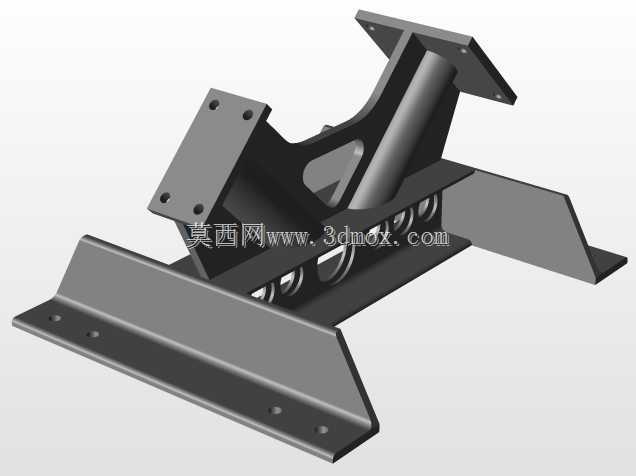

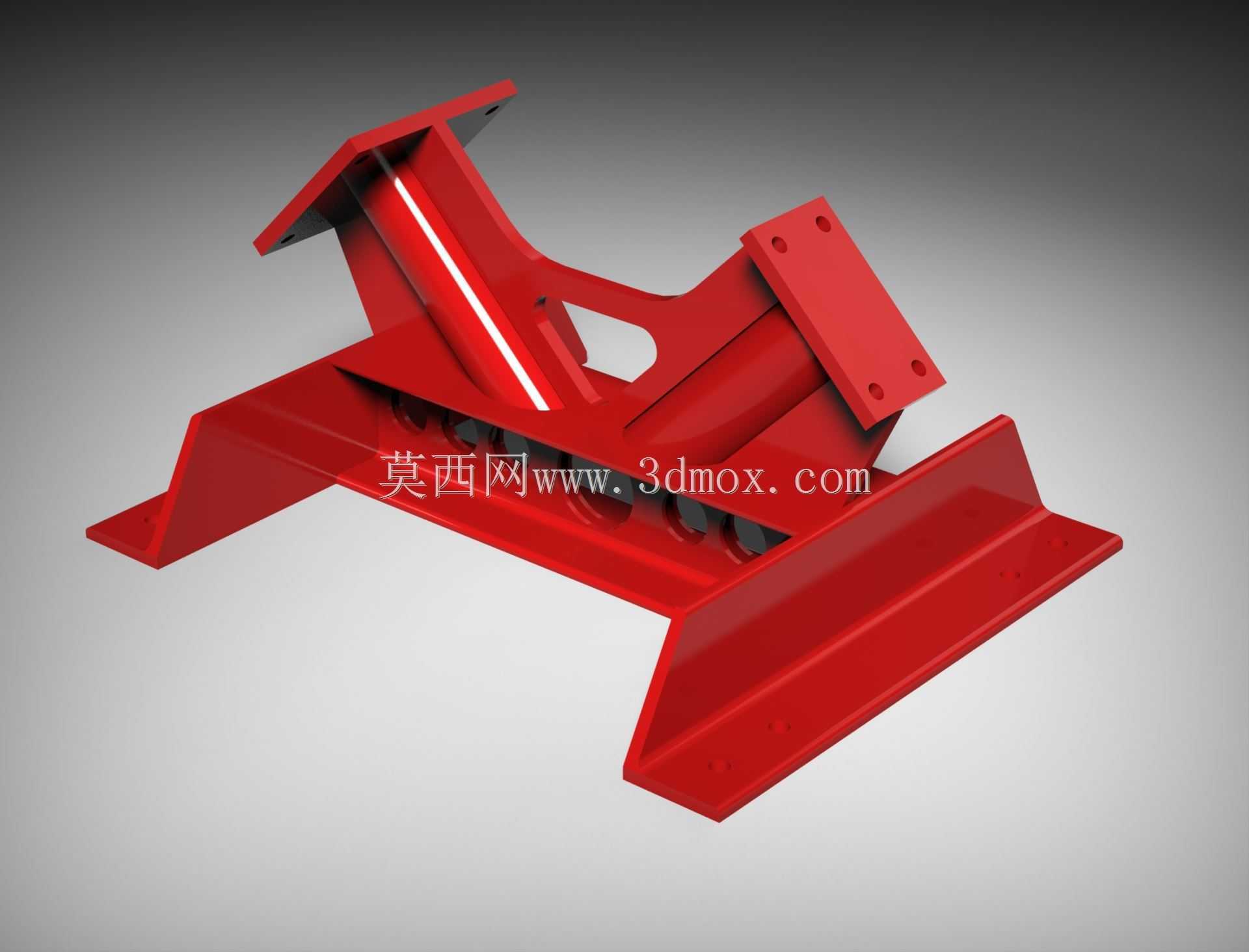

　　这类装配式后支座总成，多应用在重型输送线、工程设备机架、大型工装平台的末端支撑点位，承担设备主体与基础安装面之间的载荷传递、位置限位以及安装误差补偿作用，区别于焊接式固定支座，其装配式结构可在现场安装时根据实际基础平整度做微量调整，降低基础施工的精度要求，同时在设备维护移位时可快速拆解重复利用，减少现场焊接动火作业的需求。从结构设计逻辑来看，整个支座采用多块板材组焊后整体加工的工艺路线，底部为双侧外翻的翼缘安装板，翼缘上预留的安装孔位按照标准螺栓间距排布，可适配常见的预埋螺栓、膨胀螺栓安装工况，翼缘的外翻设计一方面增大了支座与基础面的接触面积，降低单位面积的压应力，避免基础混凝土局部受压破损，

　　另一方面可在安装时通过在翼缘下方加装调整垫片，实现支座高度、水平度的微调，适配不同的安装基面误差。中部的承力主体采用箱型斜撑结构，斜向的主承力板沿载荷传递方向布置，将上部承载点的垂直载荷、水平冲击载荷均匀分散到底部的双侧翼缘上，斜撑板上开设的工艺减重孔并非单纯为了减少材料用量，其开孔位置经过应力校核，避开了主应力传递路径，在保证整体结构刚度、强度满足重载工况要求的前提下，降低支座自身重量，同时方便现场安装时的吊装、穿管布线作业。上部的两个安装端面分别设置了带螺栓孔的安装法兰，其中一个端面为水平布置，用于对接设备主体的底部安装面，另一个为垂直布置的法兰面，可对接侧向的限位构件或者辅助支撑臂，两个安装面在组焊完成后统一进行铣削加工，

　　保证端面的平面度以及与安装基准的形位公差，避免安装时出现螺栓别劲、结合面贴合不严的问题。在安装边界方面，这类支座的底部翼缘总宽度需要匹配设备机架的底部跨距，保证支撑点的受力点落在设备主体的载荷作用线上，避免产生附加的倾覆力矩，安装时需要注意翼缘下方的垫片需要满铺在螺栓孔周边，禁止采用局部点垫的方式，防止翼缘受载后产生局部变形；上部法兰的螺栓孔位采用对称排布设计，可适配正反两个方向的安装需求，减少现场安装的对位难度。实际应用中，这类支座常被用在带式输送机的尾部张紧装置支撑、大型振动设备的末端隔振支撑、重型货架的端部立柱底座等场景，其结构设计充分考虑了现场安装的容错性，所有的安装孔均采用略大于标准螺栓直径的通孔设计，

　　允许安装时存在±2mm的位置偏差，降低现场安装的对位难度，同时整体结构的棱角处均做了倒角处理，避免安装搬运过程中划伤施工人员，焊缝处采用连续角焊缝设计，焊后做去应力处理，避免长期受载后焊缝出现应力开裂的问题。不同于铸造支座的壁厚不均、易产生铸造缺陷的问题，这种板材组焊式的支座整体材质均匀，各部位的强度一致性更好，可在-20℃到60℃的常规工业环境下长期稳定工作，承受的静载能力可根据板材厚度调整，常规工况下采用Q235板材制作的该类支座，单组可承受数十吨的垂直静载荷，同时可承受一定程度的侧向冲击载荷，满足多数工业重载场景的支撑需求。在建模过程中，这类构件需要重点关注各安装面的形位公差要求，以及焊缝的预留尺寸，避免实际生产时出现组焊干涉、安装孔位错位的问题，同时需要核算不同工况下的结构变形量，保证支座受载后的变形量在设备允许的精度范围内，不会因为支撑变形导致设备运行出现卡滞、精度超差的问题。
