带全锁式制动结构125mm万向脚轮结构

　　在工业生产、仓储物流、商用设备配套场景中，移动支撑部件的可靠性直接决定了整机设备的移动便捷性与停靠安全性，这款带全锁式制动结构的125mm万向脚轮，正是针对中载移动工况开发的支撑移动部件，适配各类需要频繁移位、停靠后需保持绝对固定的设备安装需求。从实际应用场景来看，这类脚轮常见于中型工业设备机柜、移动工作台、仓储周转推车、商用医疗辅助设备、车间工位器具的底部支撑，单轮额定负载能力达到150kg，四只配套使用时可满足总重600kg以内的设备移动需求，适配绝大多数中载移动设备的选型要求。

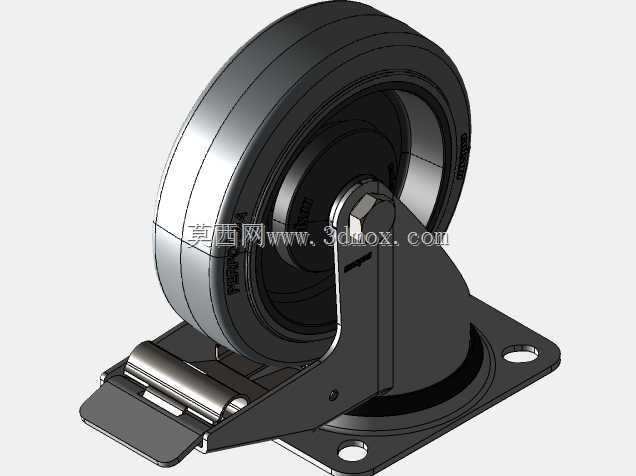

　　这款脚轮采用万向旋转支架搭配全锁定制动器的结构设计，支架部分采用厚钢板冲压成型后做表面防锈处理，旋转部位内置精密滚珠回转支承，保证转向动作顺滑无卡滞，即使在设备满载状态下，也能轻松推动设备完成转向移位，不会出现转向卡顿、偏载卡滞的问题。全锁式制动器的设计是这款脚轮的核心功能点，和仅能锁止车轮转动的普通刹车脚轮不同，这套制动结构触发后，会同时锁止车轮的转动自由度与支架的回转自由度，也就是说刹车踩下后，脚轮既不会发生滚动，也不会出现万向支架随意转向的问题，设备停靠在有轻微坡度的地面、或者受到外力碰撞时，不会出现移位、溜动、转向偏移的情况，停靠稳定性远高于普通单刹车脚轮，尤其适合需要精准停靠位置的工位设备、以及对停靠安全性要求较高的场景使用。

　　车轮部分采用COLSON GREY材质的滚轮，轮面硬度适中，既具备足够的承重能力与抗磨损性能，滚动过程中不会对环氧地坪、瓷砖地面、实木地面造成划伤，同时滚动阻力小，推动时噪音低，即使在室内商用场景使用也不会产生过大的噪音干扰。轮体内部采用精密滚珠轴承作为转动支撑，轮轴与支架之间采用防松铆接结构，长期使用不会出现轮轴松脱、轮体晃动的问题，轮面的圆弧型面设计，让脚轮在越过小型地面障碍、地面接缝时能更顺滑过渡，减少颠簸震动对上部设备的影响。

　　从安装边界与尺寸参数来看，这款脚轮的轮径为125mm，安装底板采用标准四孔方形法兰结构，安装孔位的间距、孔径都符合行业通用脚轮安装尺寸规范，不需要额外做安装位的定制修改，就能直接替换同规格的其他标准脚轮，设备选型适配性很强。安装时需要注意，底板与设备安装面之间要保证贴合平整，固定螺栓要加装防松垫圈，避免设备长期移动震动导致螺栓松动；制动踏板的触发位置在脚轮前进方向的侧前方，踩踏行程设计符合人体工程学，不需要过大的踩踏力就能完成刹车锁止与解锁操作，日常使用操作便捷。

　　从三维建模的设计思路来看，建模过程中首先要保证回转支承的旋转自由度与实际结构一致，支架的折弯角度、加强筋位置都要完全匹配实物的受力结构，避免建模时出现结构干涉，尤其是制动机构的锁止卡位部分，要准确还原锁止状态下卡舌与轮体齿槽、支架回转齿圈的配合位置，保证虚拟装配时制动动作的逻辑与实物一致。轮体的曲面建模要还原轮面的弧度与侧面的加强结构，安装底板的孔位坐标要严格按照实际安装尺寸标注，方便后续选型人员直接提取安装尺寸做设备底座的开孔设计。建模时还要注意各部件的装配间隙，比如轮体与支架之间的转动间隙、制动踏板与支架之间的活动间隙，都要符合实际五金冲压件的装配公差要求，避免模型出现部件干涉、无法完成虚拟动作仿真的问题。

　　在实际选型使用时，这类脚轮的适配场景需要结合地面条件调整，如果是在有较多铁屑、杂物的机加工车间使用，需要定期清理轮面与支架缝隙内的杂物，避免杂物卡入轴承或者制动结构内，影响转动与刹车性能；如果是在有腐蚀性介质的化工场景使用，需要选择同结构的不锈钢支架版本，避免支架锈蚀导致转动卡滞。这款脚轮的全锁结构设计，很好地平衡了移动灵活性与停靠安全性，在中载移动设备的支撑部件选型中，是兼顾可靠性与通用性的选择，对应的三维模型完整还原了所有结构细节，可直接用于设备的整机装配仿真、安装位干涉检查、以及后续的工程出图参考。
