200mm负载型旋转支架脚轮结构设计

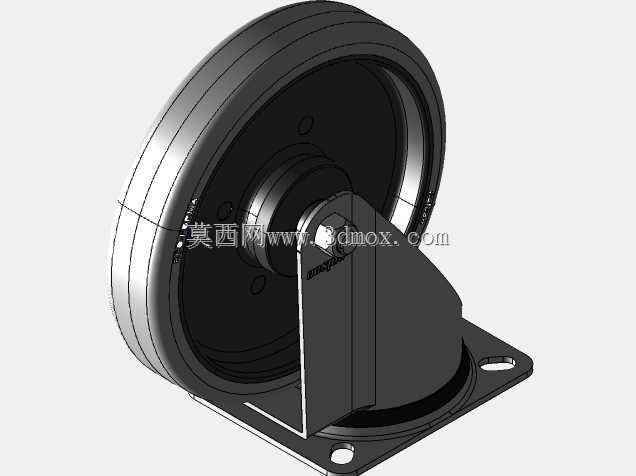

　　在工业物流周转、生产设备移动、重型工装移位的场景中，脚轮作为直接接触地面的承载移动部件，其结构可靠性直接决定了整套移动机构的使用体验与寿命。这款200mm规格的旋转叉脚轮，针对225kg级的单轮负载需求做了全链路的结构适配，从轮体材质选型到旋转支架的力学结构，再到安装接口的尺寸匹配，都围绕中重型移动场景的实际痛点做了针对性优化。

　　先从实际使用场景来看，这类脚轮常被用在车间重型工具车、自动化设备移动底座、仓储周转台车、中型工业设备的移动支撑位，日常使用中不仅要承受垂直方向的静载与动载冲击，还要应对地面不平整带来的偏载、转向时的水平扭力，以及频繁启停带来的制动载荷。设计时首先敲定的是轮体规格，200mm的轮径选择并非随意设定：轮径过小会导致越障能力不足，车间地面常见的焊缝凸起、地坪缝隙、小颗粒杂物都可能造成卡滞；轮径过大则会抬升设备整体安装高度，带来重心升高、安装空间冗余的问题，200mm的尺寸刚好平衡了越障性能与安装高度的矛盾，适配绝大多数工业移动设备的底部安装空间预留。

　　轮体采用COLSON ECOFORMA材质配方，这类材质的轮面硬度兼顾了滚动阻力与地面保护性，在环氧地坪、水泥地面、钢板地面等常见工业地面上滚动时，不会像硬质尼龙轮那样产生过大的行走噪音，也不会像软质橡胶轮那样在重载下出现过大的滚动形变，长期使用后轮面的偏磨量能控制在较低水平。轮体内部的轴承位做了同轴度公差约束，保证轮体转动时无径向窜动，避免长期偏载导致的轮体轴承过早损坏。

　　上部的旋转叉结构是这款脚轮的核心承载部件，支架采用厚钢板冲压成型后做焊接加固，旋转中心的主轴承位做了加厚处理，转向时的回转间隙控制在合理范围，既不会因为间隙过小导致转向卡滞，也不会因为间隙过大造成设备移动时的方向晃动。拨叉式的旋转接头设计，让转向时的力传导更直接，当设备需要调整行进方向时，支架可以围绕垂直旋转轴顺畅回转，不会出现转向迟滞的问题。安装法兰采用方形四孔固定结构，四个安装孔的孔位间距遵循行业通用的安装尺寸标准，用户在替换同规格脚轮时不需要重新在设备底座打孔，直接适配原有安装位即可，法兰盘的厚度经过力学校核，在满负载状态下不会出现法兰变形、安装孔撕裂的问题。

　　集成的制动器结构可以在设备停靠时锁定轮体转动，避免设备在有坡度的地面出现滑移，制动拨片的操作力经过优化，操作人员用脚就可以轻松完成制动与释放的操作，不需要弯腰手动操作，适配车间作业的操作习惯。制动器的摩擦片位置对准轮面的制动接触面，制动时摩擦片与轮面紧密贴合，不会出现锁止打滑的情况，长期使用后摩擦片的磨损量也在可接受范围内，不需要频繁更换制动配件。

　　从安装边界来看，这款脚轮的整体安装高度、旋转半径都做了尺寸收敛，当支架旋转到任意角度时，轮体与支架都不会超出安装法兰的外廓边界太多，用户在设计设备底座时，只需要按照给出的安装预留尺寸做空间避让，就不会出现脚轮旋转时与设备底部其他结构干涉的问题。轮面的圆弧型轮廓设计，让脚轮在小幅倾斜的地面上也能保持轮面与地面的充分接触，避免出现单点接触导致的轮体局部过载。在做三维建模时，所有的配合面都按照实际加工公差做了间隙预留，旋转部位的配合间隙、轮体与支架的间隙、制动部件的活动间隙都符合实际装配要求，模型可以直接用于设备整体的装配干涉检查、运动仿真验证，也可以作为脚轮选型时的尺寸参考依据，帮助结构工程师在设计阶段就准确预判安装空间、负载匹配度的问题，减少后期样机试制时的选型错误。
