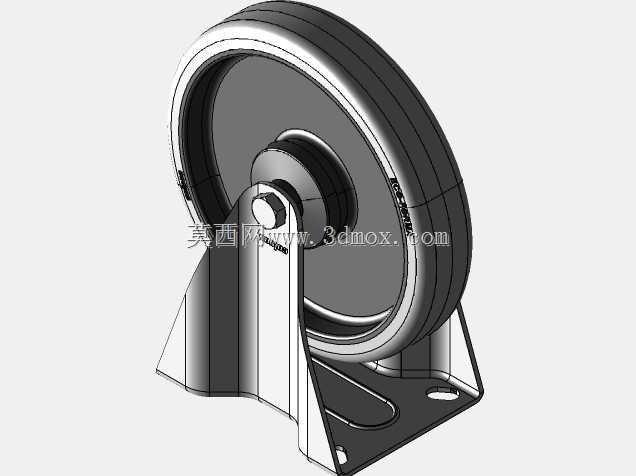

200mm负载型固定拨叉工业脚轮结构

　　在仓储物流、车间转运、工业设备配套场景中，脚轮作为直接接触地面的承载行走部件，其结构可靠性直接决定了整台设备或转运载具的移动顺畅度与长期使用稳定性，这款200mm规格的固定拨叉脚轮，就是针对中载工况下的定向移动需求开发的配套部件。不同于万向脚轮需要兼顾转向自由度与结构强度的平衡设计，固定拨叉结构的脚轮天生具备更高的抗侧向冲击能力，在需要直线长距离转运、设备定点排布后仅做小范围位置调整的场景下，固定结构的轮架不会因为频繁转向带来连接部位的磨损松旷，长期使用的维护成本更低。

　　这款脚轮的轮体采用COLSON ECOFORMA系列的弹性轮面材质，轮面宽度经过针对性加宽，在225kg额定负载下，轮面与地面的接触压强被控制在合理区间，既不会在环氧地坪、水磨石车间地面留下压痕，也能在小碎石、金属切屑散落的车间地面保持足够的抓地力，避免重载下出现打滑问题。轮体中心的轴承部位采用双滚珠轴承结构，转动阻力小，即使在满载状态下，单人推动配套载具也不需要施加过大的推力，适配手动叉车、移动工作台、中型仓储货架、车间周转料架等多种设备的移动需求。

　　从设计思路来看，这款固定拨叉脚轮的轮架采用一体冲压成型的加厚钢板结构，拨叉部位的弯折处做了加强筋过渡处理，避免重载下轮架出现开口变形、轮体偏摆的问题。顶部的安装底板采用长方形四孔安装布局，安装孔位做了长圆孔设计，允许安装时存在小范围的位置偏差，降低配套设备底板的加工精度要求，现场安装时不需要反复对位调整，能有效提升装配效率。安装底板与拨叉主体之间采用焊接连接，焊缝位置做了打磨处理，避免应力集中，在承受冲击载荷时焊缝部位不会出现开裂问题。

　　尺寸边界方面，这款脚轮的轮体直径为200mm，轮体总宽度约50mm，安装底板的长宽尺寸适配市面上多数中型工业设备的脚轮安装位，安装完成后整体高度控制在合理范围，不会过多抬升设备的整体重心，避免设备移动时出现重心过高侧翻的风险。轮架的拨叉内侧与轮体侧面预留了足够的间隙，即使轮面缠绕上包装带、纤维碎屑等杂物，也不会出现卡滞停转的问题，日常维护只需要定期清理轮面缠绕的杂物即可，不需要复杂的拆解保养。

　　这款脚轮还预留了制动器安装位，可根据使用需求搭配对应规格的刹车结构，踩下刹车后可以同时锁止轮体转动，在设备需要定点停放时，能避免设备受外力出现滑移，适配有固定工位作业需求的设备配套场景。在实际选型过程中，需要注意固定脚轮的安装布局，通常会与同规格的万向脚轮搭配使用，一般采用两个固定轮加两个万向轮的布局方式，固定轮安装在推行方向的后侧，万向轮安装在前侧，既可以保证直线推行时的方向稳定性，也能兼顾转向的灵活性。

　　从结构建模的角度来看，这款脚轮的建模过程需要重点关注轮架的冲压折弯特征还原，轮面的防滑纹理细节，以及轴承部位的配合间隙预留，安装孔位的尺寸公差需要控制在合理范围，保证模型导入装配环境后可以直接完成虚拟装配，不需要额外调整尺寸。轮体与轮架之间的转动副需要按照实际装配关系定义，在做设备整体的运动仿真时，可以真实模拟脚轮的转动状态，验证设备移动过程中是否会出现轮体与设备底板干涉的问题。对于做仓储设备、物流载具设计的工程师来说，这类标准化的工业脚轮模型可以直接调用，不需要从零开始建模，能大幅缩短设备开发的周期，同时也能保证选型的脚轮与设计结构的匹配度，避免出现安装位不匹配的问题。

　　在实际工况使用中，这类固定拨叉脚轮的适用场景非常广泛，除了手动叉车的配套使用外，还可以用在中型设备的移动机座、生产线旁的移动工具柜、仓储区域的移动登高梯、车间的废料转运箱等设备上，其225kg的单轮负载能力，四个脚轮搭配使用时可以承载接近800kg的总重量，完全覆盖多数中载工业场景的使用需求。轮面的材质具备一定的耐油、耐弱酸弱碱特性，在机加工车间、仓储物流仓库、装配生产线等不同环境下都能保持稳定的性能，不会因为接触少量的切削液、润滑油出现轮面腐蚀老化的问题，使用寿命相比普通的塑料轮面脚轮有明显提升。
