160mm承载型旋转主脚轮结构设计

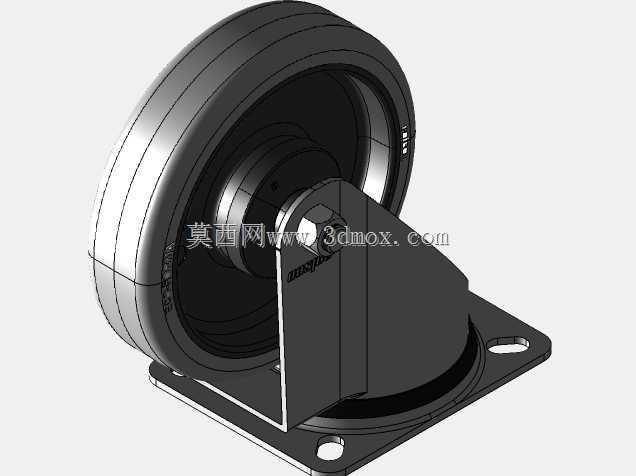

　　在工业物流转运、车间工位设备移位、商用重型货架移动、自动化线边周转台车的应用场景里，脚轮作为直接接触地面的承载行走部件，其结构可靠性直接决定了整套移动载体的使用体验与寿命。这款160mm规格的旋转主脚轮，针对200kg级单点承载需求做了全链路的结构适配，从轮体材质选型到旋转支架的力学结构，再到安装法兰的边界设计，都贴合工业场景下的实际使用痛点。

　　轮体部分采用高弹性耐磨橡塑材质，轮面做了微弧面设计，接触地面时的压强分布更均匀，在环氧地坪、水泥地面、钢板地面等常见工业地面上滚动时，不会出现局部应力集中导致的轮面过早磨损，同时橡塑材质的阻尼特性可以过滤地面微小凸起带来的振动，避免转运过程中设备上的精密元器件受冲击损坏。轮芯部分采用刚性支撑结构，和中心转轴的配合面做了公差适配，既保证转动时的同轴度，又预留了合理的间隙避免热胀冷缩导致的卡滞。

　　旋转叉部分是这款脚轮的核心承载结构，采用厚钢板冲压成型后做焊接加固，叉臂的弯折角度经过力学仿真优化，在承受额定200kg载荷时，叉臂根部的应力集中区域远低于材料屈服强度，长期重载使用不会出现叉臂变形、开焊的问题。旋转机构内置了推力轴承与径向轴承的组合结构，推力轴承承担垂直方向的载荷，径向轴承抵消转向时的侧向力，即使在满载状态下，操作人员也可以用很小的力推动设备完成转向，不会出现转向卡滞、扭动费力的情况。顶部的安装法兰采用方形四孔设计，孔位间距符合通用工业脚轮的安装尺寸标准，不需要额外做安装板的适配改造，直接可以替换同规格的常规脚轮，法兰盘和旋转主体的连接部分做了加强筋结构，避免侧向冲击时法兰和旋转座连接处断裂。

　　在实际选型使用时，需要注意安装面的平面度公差，如果安装面存在翘曲，会导致四个脚轮的受力不均，单个脚轮承受的载荷超过额定值，长期使用会加速旋转结构的磨损。这款脚轮的旋转半径经过优化，在设备底部安装时，不会和设备底部的其他结构件发生运动干涉，转向时轮体可以360度自由旋转，没有死角。轮体的直径选择160mm是经过场景适配的，相比小直径脚轮，它可以轻松越过车间地面常见的5mm以内的缝隙、台阶凸起，不会出现卡轮导致的设备倾翻风险；相比更大直径的脚轮，它的安装高度更低，可以降低整套设备的重心，提升移动时的稳定性，同时不会过多占用设备底部的安装空间。

　　针对需要驻车定位的使用场景，这款脚轮的结构预留了制动器的安装位置，配套的制动器可以同时锁定轮体转动和旋转叉的转向，踩下制动踏板后，脚轮既不能滚动也不能转向，保证设备在固定工位时不会出现滑移、移位的情况，在有坡度的地面上使用时也能提供足够的制动力矩。制动器的操作踏板做了防滑设计，操作人员穿着劳保鞋也可以轻松踩下或者释放，不需要弯腰操作，提升使用的便捷性。

　　建模过程中，所有配合面的公差都按照机械加工的常规公差等级设定，旋转部分的间隙、轮体和叉臂的间隙都符合实际装配要求，不存在干涉问题，结构工程师在做设备整体设计时，可以直接调取这个模型装配到设备底部，不需要再对脚轮的安装边界、运动包络做二次校核，可以大幅缩短设计阶段的选型建模周期。整个结构没有冗余的设计部件，所有零件都承担对应的力学或功能作用，兼顾了承载能力、转动灵活性和安装通用性，适合各类中型移动设备、周转工装、货架平台的行走部件选型参考。
