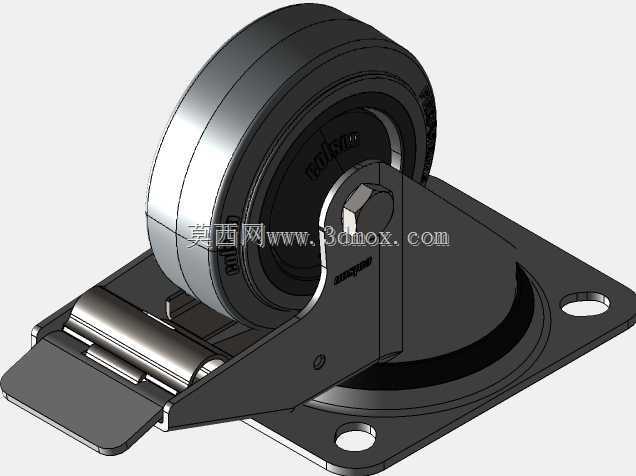

带全锁式制动结构80mm万向脚轮结构

　　这款带全锁功能的万向脚轮，是工业移动载具、设备机架移位场景里非常常用的行走支撑部件，日常在车间周转车、轻型设备机架、商用展示柜、医疗辅助推车这类需要频繁移位又要求驻停稳定的设备上，都能见到同结构产品的应用。很多结构工程师在做移动类设备选型时，往往会忽略脚轮的制动匹配性，要么选了仅能锁止滚轮转动的边刹款，移位后支架还能自由回转，设备受侧向力时容易出现偏移错位；要么选了制动结构突出量过大的款式，安装后超出设备底板边界，在狭窄通道通行时容易磕碰剐蹭，这款全锁结构的脚轮恰好能规避这类常见的选型问题。

　　从功能特性来看，这款脚轮的全锁制动结构可以同时实现两个维度的锁止：踩下制动踏板后，制动块会紧密抵靠滚轮的轮面，限制滚轮绕轮轴的转动，同时结构上的锁止凸台会卡入回转支架的定位槽内，限制整个轮架绕安装底板中心轴的水平回转，双重锁止下，设备驻停后不会出现滚轮滑动、支架自转的问题，哪怕是在有轻微坡度的车间地面，或是设备受侧向推力的工况下，也能保持稳定的驻停状态，不会出现溜动移位的情况。滚轮采用的是灰色高弹性轮面材质，滚动过程中对地面涂层的损伤很小，推行时的噪音也比硬质尼龙轮低很多，适合对噪音控制有要求的车间、商用场景使用，单轮额定负载能力可以覆盖多数轻型到中型移动设备的承重需求，常规四轮配置下，整车载荷冗余足够应对日常周转的负载波动。

　　从设计思路上拆解这款脚轮的结构，能看到很多细节是围绕长期使用的可靠性做的优化：回转支架采用加厚钢板冲压成型，轮架的折弯处做了加强筋结构，避免重载时轮架出现变形开裂；轮轴位置采用了铆接加衬套的结构，既保证滚轮转动的顺滑度，也能减少长期转动带来的轴孔磨损，延长使用寿命；制动踏板的踩踏行程做了合理优化，不需要用很大的踩踏力就能触发锁止，踏板表面做了防滑的冲压纹路，操作人员穿劳保鞋踩踏时不容易打滑，解锁时只需要用脚尖挑动踏板尾部即可，操作逻辑符合一线操作人员的使用习惯，不需要额外的操作培训就能上手。安装底板采用方形四孔安装设计，是工业脚轮里通用性极强的安装规格，安装孔的位置、孔径都匹配行业通用的安装尺寸，工程师在做设备底板设计时，不需要额外定制特殊的安装孔位，直接按照通用尺寸预留安装孔即可，后期维护更换时也能快速找到同规格替换件，降低设备的维护成本。

　　从安装边界和尺寸参数来看，这款脚轮的滚轮直径为80mm，属于中型脚轮的尺寸范畴，安装后整体的高度、轮架的回转半径都经过了优化，轮架在360度水平回转时，所有结构都不会超出方形安装底板的外轮廓边界，这一点对设备的紧凑化设计非常重要——很多工程师做设备布局时，往往只计算脚轮静止状态下的外轮廓尺寸，忽略轮架回转时的突出量，导致设备推入工位时，转动的轮架剐蹭到工位旁的管线、相邻设备，这款脚轮的轮廓包络设计就很好地规避了这个问题，不管轮架转到哪个角度，都不会超出安装底板的边界，设备的外轮廓可以完全按照底板尺寸做设计，不需要额外预留轮架转动的避让空间。滚轮的宽度、轮架的侧板厚度都经过了载荷校核，在额定负载下，轮架的变形量控制在极小的范围内，不会因为重载出现轮架蹭轮、转动卡滞的问题。

　　在实际建模选型过程中，结构工程师可以直接参考这个模型的安装尺寸、轮廓包络来做设备底板的设计，不需要反复测绘实物调整尺寸，尤其是制动踏板的踩踏空间预留，模型里已经还原了踏板踩下、抬起两个状态的位置，设计时只需要在踏板下方预留足够的踩踏操作空间，避免设备底板的加强筋、外封板挡住踏板的活动行程，就能保证制动功能正常使用。另外这款脚轮的回转中心和滚轮中心的偏心距也做了合理匹配，推行时的转向手感非常顺滑，不会出现转向卡滞、回正困难的问题，哪怕是重载状态下，单人也能轻松推动设备转向，不会出现转向需要很大推力的情况。很多廉价脚轮为了压缩成本，会把偏心距做的不合理，要么转向过于灵活发飘，要么转向沉重卡滞，这款结构的偏心距经过了多轮实际工况验证，在转向顺滑度和稳定性之间找到了很好的平衡点，适合多数需要频繁移位的轻型工业设备、商用移动设施使用。
