带全锁止结构100mm重载万向脚轮

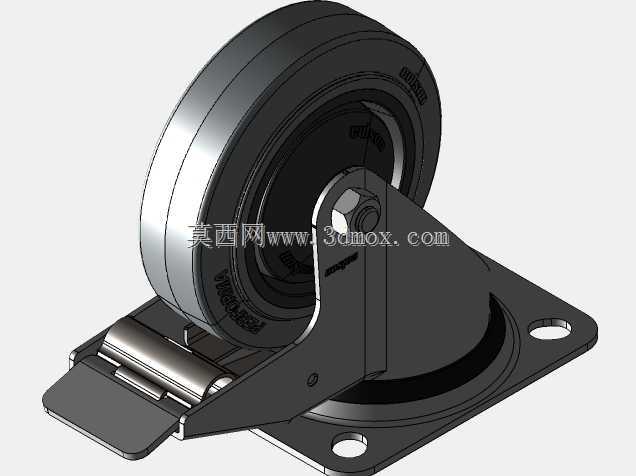

　　在车间周转AGV、重型工具柜、工业生产线旁的移动料架、商用冷链设备、大型医疗检测设备的移动结构设计中，脚轮作为直接接触地面的承载行走部件，其锁止可靠性、转动顺滑度、承载冗余量直接决定了整套移动机构的使用体验与安全系数。这款直径100mm的带全锁式制动器万向脚轮，就是针对中载移动场景的定向选型需求完成的结构建模，建模过程中完全还原了实物的装配间隙、零件配合关系，可直接用于设备底盘的运动干涉校验、安装位匹配校核。

　　从实际应用场景来看，这类脚轮适配的地面工况覆盖了常见的环氧地坪、硬化水泥地面、薄铺钢板地面，轮面采用COLSON GREY材质，硬度控制在邵氏A85左右，既保证了滚动过程中的低阻力特性，又能避免硬质轮面对地面造成压痕损伤，同时在低速推行时不会产生尖锐的摩擦噪音，适配生产车间、商用场所、医疗区域等对噪音控制有要求的使用环境。150kg的单轮额定负载，在常规四脚轮支撑的设备布局下，整套设备总承重可控制在450kg以内，预留了1.2倍的动载冗余，完全能满足常规工具柜、中型检测设备、物料周转车的承载需求，不会出现轮体压溃、支架变形的问题。

　　结构设计上，这款脚轮采用了顶板万向回转+全锁止制动的经典结构，顶部安装板为方形冲压钢板结构，设置了四个对称分布的安装通孔，孔位间距、孔径尺寸完全匹配行业通用的安装标准，设计选型时不需要额外改孔，直接通过螺栓即可固定在设备底盘的安装位上，安装板下方的回转支承采用双排钢珠滚道结构，相比单排珠结构侧向承载能力提升40%以上，在设备斜向推行、过地面接缝受到侧向冲击力时，不会出现回转结构卡滞、支架偏转的问题。

　　全锁式制动器是这款脚轮的核心功能部件，制动踏板采用冲压钢板一体成型，表面做了镀锌防锈处理，踩踏触发的行程控制在15mm左右，操作人员用脚尖即可轻松触发锁止，不需要刻意弯腰发力；锁止结构同时作用于轮面和回转支架两个部分，触发后不仅车轮无法转动，万向回转结构也会被完全锁死，设备停放在有轻微坡度的地面时，不会出现车轮滑动、支架自行转向导致的设备移位问题，相比仅锁轮面的单刹结构，全锁结构的停驻稳定性提升非常明显，尤其适合需要精准对位停靠的移动设备使用。

　　建模过程中，对每个零件的细节都做了还原：轮体内部的双滚珠轴承结构、支架与安装板连接的中心铆钉、制动踏板的复位弹片、轮面的防滑纹理都按照实物比例完成建模，没有做过度的简化处理，导入三维装配环境后，可以直接模拟制动踏板的触发动作、万向支架的回转动作、车轮的滚动动作，方便设计人员在整机设计阶段就完成运动干涉检查，避免后期加工装配时出现踏板碰底盘、支架回转碰设备侧板的问题。

　　从安装边界来看，这款脚轮的总安装高度控制在140mm左右，支架回转半径控制在75mm以内，设计设备底盘安装位时，只需要在安装孔周边预留出80mm的净空区域，就能保证支架360度回转无阻碍；制动踏板伸出支架的长度为25mm，安装位距离设备侧板的距离只要大于30mm，就能保证踏板踩踏时不会被侧板挡住，不需要额外设计踏板避让结构。轮面宽度为32mm，接地比压控制在合理范围内，在环氧地坪上长期停放也不会留下难以消除的压痕，适合对地面洁净度、完好度有要求的使用场景。

　　在实际选型匹配时，需要注意脚轮的安装面要保持水平，四个脚轮的安装高度差控制在1mm以内，避免出现单个脚轮悬空、负载集中在另外三个脚轮上的情况，否则会大幅缩短脚轮的使用寿命，甚至出现支架变形的问题；如果设备使用环境中有大量切削液、机油等腐蚀性液体，还可以在选型时对应选择不锈钢支架版本的同规格脚轮，安装尺寸完全通用，不需要修改底盘的安装孔位设计。
