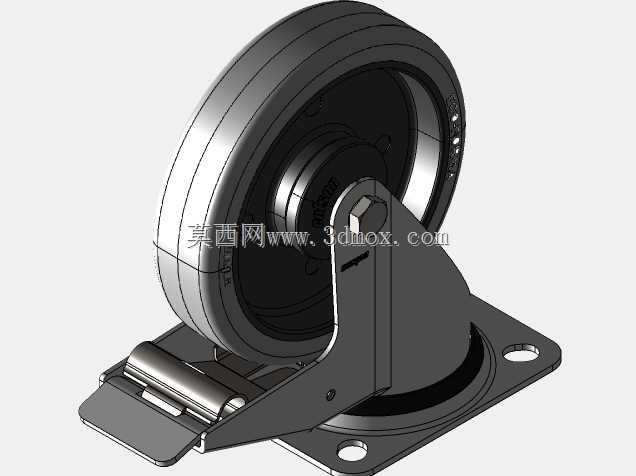

带全锁式制动结构125mm万向脚轮

　　在工业生产场景中，脚轮是各类移动设备、工装台车、仓储货架、周转器具实现灵活移位的核心支撑部件，这款带全锁式制动器的125mm规格脚轮，针对需要频繁移位同时要求停靠后绝对稳定的工况做了针对性结构优化。日常车间作业里，普通无制动脚轮停靠在存在坡度的环氧地坪、钢板地面时，容易受外力碰撞、设备振动影响出现滑移，而仅带轮面锁止的脚轮，又会因为转向结构可自由转动，出现停靠后设备方向偏移、甚至带动整体移位的问题，全锁结构的设计，就是同时锁定轮体转动与支架转向自由度，停靠后无论受水平哪个方向的外力，脚轮都不会出现位移或转向偏转，完全满足精密设备旁工装、重型周转车、工位器具的停靠稳定性要求。

　　从结构设计逻辑来看，这款脚轮采用顶板回转安装结构，顶部安装板预留两个对称的螺栓固定孔，适配市面上绝大多数标准脚轮安装位，安装时不需要额外做安装面的二次加工，直接通过螺栓锁紧即可完成固定，回转支承部分采用内置钢球的回转结构，转向时阻力小，即使在满载状态下，操作人员也能轻松推动设备转向，不会出现转向卡滞、需要额外撬动才能调整方向的情况。轮体部分采用高弹性耐磨材质，滚动时能有效吸收地面微小凸起带来的振动，在车间常见的环氧地坪、水泥地面、钢板地面上滚动时噪音低，不会对地面造成硬划伤，轮面宽度经过载荷匹配计算，125mm直径的轮体在越过车间常见的电缆沟盖板缝隙、地面伸缩缝、小尺寸金属切屑堆积区域时，不会出现卡轮、颠簸跳变的情况，通行顺畅度远优于小直径脚轮。

　　全锁制动结构采用脚踏式触发设计，制动拨叉采用高强度冲压钢板成型，表面做防锈处理，长期在车间多油污、多粉尘的环境下使用也不会出现锈蚀卡滞，操作人员不需要弯腰，用脚踩下制动踏板即可同时触发轮面锁止与转向锁止，解锁时只需要用脚向上挑动踏板即可恢复脚轮的转动与转向功能，操作便捷性符合车间作业的人机工程要求，不需要操作人员额外俯身操作，降低频繁启停移位时的操作负担。拨叉与轮体的接触位置做了防滑齿形设计，锁止后齿形结构会卡入轮体的定位槽内，即使在满载150kg的状态下，也不会出现锁止打滑、制动失效的问题，回转部分的锁止结构会卡入顶板的定位卡槽内，彻底锁死转向自由度，避免停靠后支架自行转动。

　　从安装边界尺寸来看，这款脚轮的安装孔距、整体安装高度、轮体回转半径都经过精准校核，设计移动设备底座时，只需要按照对应安装尺寸预留安装孔位，不需要额外预留过大的避让空间，轮体转动时不会与设备底座的型材、支腿结构发生干涉，转向时的最大外伸尺寸也控制在合理范围内，多轮搭配使用时，相邻脚轮之间不会出现运动干涉。在实际选型应用中，这类全锁脚轮常被用在车间内的移动工作台、工具柜、重型周转料架、小型移动设备、质检工位器具上，尤其是在需要精确定位停靠的工位，比如焊接工位旁的物料台车、装配线旁的零件周转车、检测区域的移动检测台架，停靠后锁止全锁结构，就能保证作业过程中台架不会出现移位，不需要额外设置地面挡块、定位销等固定结构，大幅提升工位调整的灵活性。

　　建模过程中，这款脚轮的所有配合尺寸都按照实际工业脚轮的公差标准做了匹配，回转结构的配合间隙、制动结构的触发行程、轮体与支架的间隙都还原了实际产品的装配关系，导入到各类设备总装模型中时，可以直接用于运动仿真、干涉检查，不需要再对脚轮模型做额外的尺寸修正，能有效缩短设备设计阶段的标准件建模周期，帮助结构工程师快速完成移动类设备的底盘布局设计，校核移动过程中的通行能力、停靠稳定性，避免后期样机制作时出现脚轮选型不当、安装干涉、制动性能不足的问题。
