带挂钩式拉伸复位弹簧结构设计

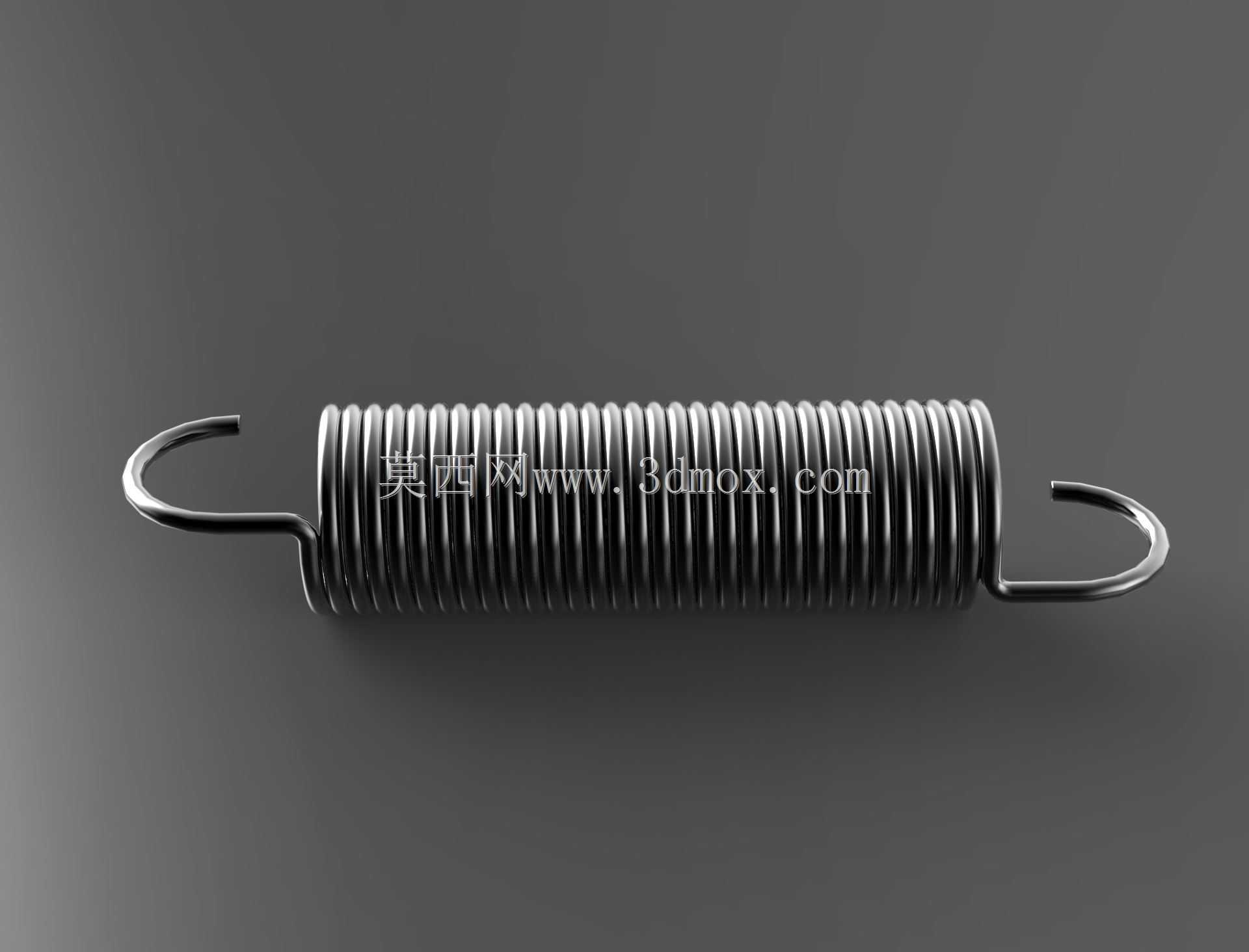

　　在各类需要往复复位、拉力缓冲、载荷传递的机械结构中，拉伸弹簧是应用频次极高的弹性储能元件，本次建模的两端挂钩式拉伸弹簧，覆盖了多数常规工业场景的使用需求，从工装夹具的自动回位、小型自动化设备的张紧结构，到家电、交通工具内部的复位联动机构，都能见到这类结构的身影。不同于压缩弹簧依靠端面承压传递载荷，拉伸弹簧的受力核心在于两端的挂钩结构，建模过程中首先要明确的是挂钩的成型逻辑，常规的半圆钩环采用与弹簧本体同直径簧丝一体弯折成型，弯折处的曲率半径需要控制在簧丝直径的1.2倍以上，避免弯折处应力集中导致的疲劳断裂，这一点在实际选型和建模校验中都需要重点关注，很多新手建模时容易忽略弯折处的圆角过渡，直接做直角弯折，完全不符合实际加工工艺要求，

　　也无法满足实际使用的强度需求。从功能特性来看，这类拉伸弹簧在自由状态下簧圈是紧密贴合的，只有承受超过初始拉力的外载荷时，簧圈才会逐步分离产生弹性变形，初始拉力的大小取决于簧丝卷制时的并圈预紧力，建模时需要将自由状态下的簧圈间隙设置为0，同时在相邻簧圈之间预留0.02mm的工艺间隙，避免三维装配时出现面干涉，也更符合实际成品的尺寸公差。关于安装边界，两端挂钩的开口方向是选型时的核心参数，本次建模采用的是同侧同向挂钩结构，两个挂钩的中心连线与弹簧本体轴线平行，安装时两个挂点的中心距在自由状态下等于弹簧本体长度加上两端挂钩的有效延伸长度，安装预拉量通常设置为弹簧总行程的10%-15%，避免设备运行过程中出现弹簧松脱、载荷失效的问题。

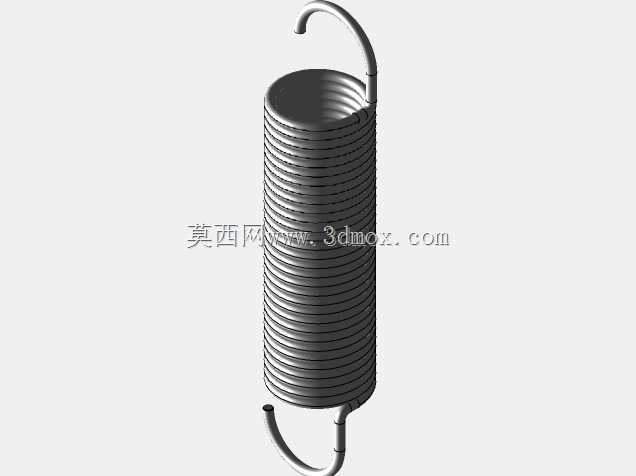

　　簧体部分的建模采用螺旋扫描特征完成，螺旋线的螺距等于簧丝直径，保证自由状态下的并圈要求，扫描截面为圆形簧丝，两端的挂钩部分采用扫描混合特征，从簧体末端的螺旋轨迹平滑过渡到直段挂钩，再弯折成半圆挂环，整个过渡段的曲率连续，没有突变拐点，和实际冷卷弹簧的加工成型轨迹完全一致。在实际设备应用中，这类弹簧常被用于机构的复位动作，比如断路器的分闸复位、柜门的闭合回弹、输送线的张紧轮载荷提供，不同场景下对弹簧的刚度、初始拉力、极限拉伸长度的要求差异较大，建模时保留了簧丝直径、弹簧中径、有效圈数、挂钩长度的参数化驱动接口，设计人员可以根据实际载荷需求快速调整参数，不需要重新绘制特征。需要注意的是，挂钩部分的受力属于悬臂梁受力结构，

　　长期承受交变载荷时，挂钩弯折处是最容易出现断裂失效的位置，所以在建模时特意在弯折处做了应力优化的圆弧过渡，没有采用尖锐的弯折角，同时挂环的内径尺寸按照常用的挂轴直径做了适配，常规M3-M6的挂轴都可以顺利穿入，不会出现安装卡滞的问题。从外形尺寸的适配性来看，这类弹簧的外径尺寸通常比安装槽的内径小2-3mm，预留出弹簧受拉时的径向膨胀空间，很多设计人员在做安装槽设计时容易忽略这一点，按照弹簧自由外径做等尺寸槽腔，实际拉伸时弹簧外径会因为簧丝的扭转变形出现微量增大，很容易出现弹簧与槽壁摩擦卡滞，导致复位失效。另外，弹簧的两端挂钩端面做了倒圆角处理，避免安装和使用过程中锐边划伤操作人员，也能减少挂环与挂轴接触位置的应力集中，延长使用寿命。在做装配校验时，需要模拟弹簧拉伸到最大工作行程时的状态，确认此时簧圈之间的间隙均匀，挂钩的变形量在材料许用应力范围内，不会出现永久塑性变形，本次建模的结构按照常规65Mn弹簧钢的材料属性做了结构校验，有效圈数的设置匹配了常规行程下的刚度需求，既不会因为刚度过大导致操作力过大，也不会因为刚度过小出现复位不到位的问题。
