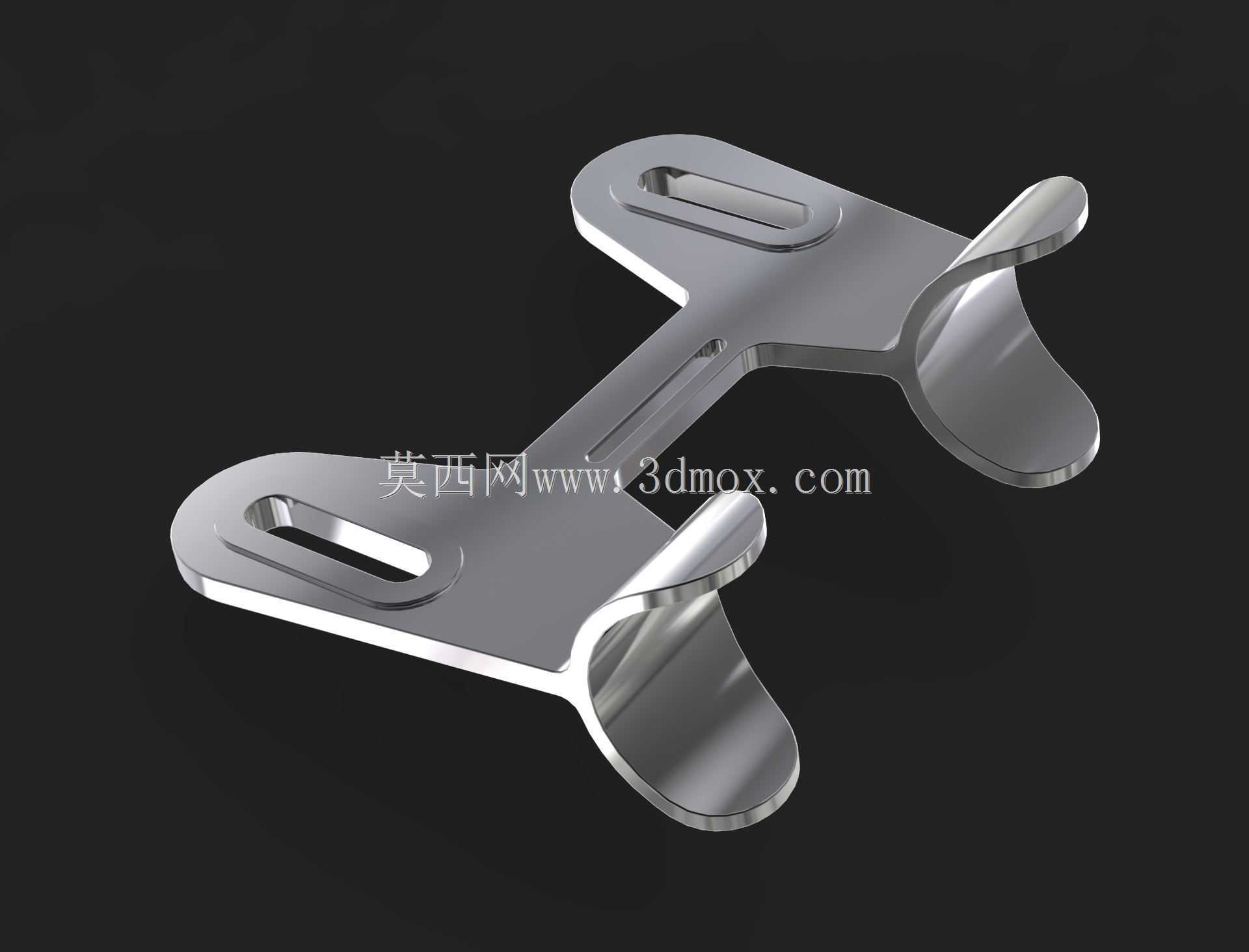

不锈钢冲压成型双托臂泵用固定支架

　　这类双托臂冲压支架主要应用在中小型流体输送泵的安装固定场景，常见于民用供水系统、小型液压动力单元、实验室流体管路、车载小型泵送设备的安装工位，核心作用是承托泵体重量、约束泵体运行时的振动位移，避免泵体与连接管路之间因振动产生硬连接疲劳开裂，同时抵消泵体启动、停转瞬间产生的扭矩反力，保证泵体运行时的同轴度稳定。从结构设计来看，整体采用单块不锈钢板材一体冲压弯折成型，没有额外的焊接拼接点位，避免了焊接区域的应力集中与锈蚀隐患，板材厚度适配常规1.5-2.5mm的冲压工艺区间，既保证足够的结构刚性，又控制整体重量与材料成本。底座部分设置两个平行的长条形安装腰孔，腰孔的长度方向预留了足够的安装调整余量，

　　安装时可以根据现场安装基面的螺孔位置偏差横向调整固定位置，不需要额外扩孔或者重新加工基面，降低现场安装的适配难度，腰孔的宽度适配M6-M8规格的常规安装螺栓，能覆盖绝大多数小型泵体的安装螺栓规格。两个向上弯折的托臂采用圆弧过渡弯折，弯折半径匹配对应泵体的外壳圆柱直径，托臂的内弧面与泵体外壁贴合时能形成足够的接触支撑面积，避免局部压强过大造成泵体外壁压痕或者应力变形，托臂的边缘做了卷边钝化处理，既提升了托臂自身的结构刚度，又避免安装时锐边划伤操作人员或者泵体表面的防护涂层。设计时首先要匹配目标泵体的重心位置，两个托臂的支撑点需要对称分布在泵体重心的两侧，保证泵体安装后重心落在底座安装面的投影范围内，避免运行时产生倾覆力矩；

　　其次要核算冲压弯折的回弹量，不锈钢板材冲压弯折时会存在一定的角度回弹，设计时需要提前预留回弹补偿角度，保证弯折后托臂的内弧面能与泵体外壁完全贴合，不会出现点接触或者间隙过大的问题。安装边界方面，底座的整体宽度控制在80-100mm区间，长度控制在120-150mm区间，安装时需要的基面最小平整区域为100*170mm，两个安装腰孔的中心距范围为60-90mm，适配绝大多数小型泵组的安装空间要求，托臂的支撑高度根据泵体的中心高设计，保证泵体安装后进出水口的轴线与连接管路的轴线保持同轴，避免管路出现强制对接产生的装配应力。这类支架相比传统的铸铁铸造支架，生产效率更高，冲压成型的单件生产节拍仅需数秒，适合大批量规模化生产，

　　同时不锈钢材质的表面不需要额外做喷漆防锈处理，自身的耐腐蚀性能可以适应潮湿、轻度腐蚀的安装环境，比如给排水泵房、户外小型供水设备、食品加工车间的流体输送工位等场景，不需要定期做表面防腐维护。结构上没有多余的冗余设计，一体成型的结构在长期振动工况下不会出现连接松动的问题，相比装配式的组合支架，减少了螺栓连接点位，也就减少了长期运行后螺栓松动导致的支架失效风险。在实际选型适配时，需要先确认被支撑泵体的外壳直径、自身重量、运行时的振动加速度，匹配对应厚度的板材与托臂圆弧尺寸，若泵体运行时振动偏大，可以在托臂与泵体接触的位置加装薄橡胶减震垫，进一步阻隔振动向安装基面传递，同时避免金属之间的硬接触产生摩擦异响。
