轻量化管式摩托车承载车架结构设计

　　日常两轮摩托车的行驶稳定性、载荷承载能力，核心依托车架的结构合理性，这款管式焊接车架作为两轮摩托的核心承载基体，在民用通勤摩托、小型越野改装摩托的开发场景中应用广泛，是连接动力单元、行走系统、操控部件、驾乘附件的核心骨架。从实际装车的功能边界来看，该车架需要为动力总成提供刚性安装点位，前转向立管位置需要适配方向柱的安装角度，预留足够的转向行程空间，避免转向过程中车把、前减震与车架主管发生运动干涉；后段的尾架延伸结构需要为后摇臂、后悬架减震器提供固定铰接位，同时兼顾驾乘人员的乘坐载荷传递，以及后置储物、附属配件的安装支撑。设计阶段优先采用圆管弯折拼焊的结构形式，主管选用大管径薄壁钢管弯折成型，沿着动力单元的外侧轮廓布置走向，

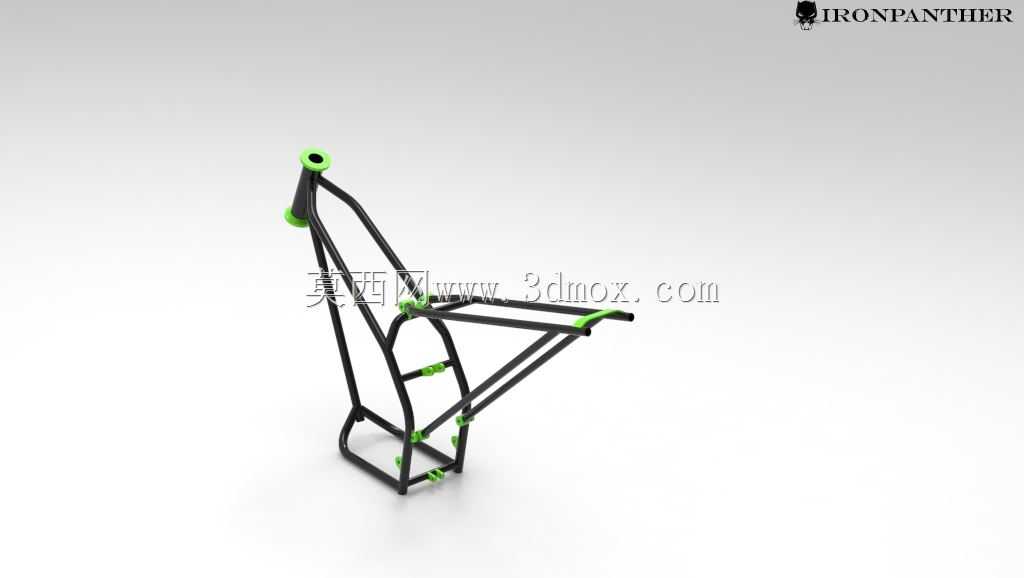

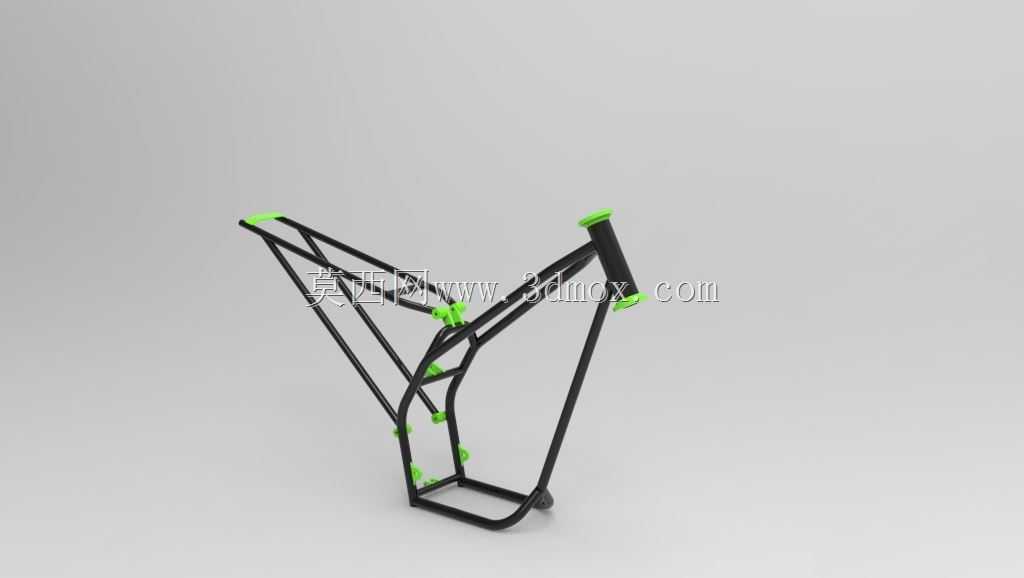

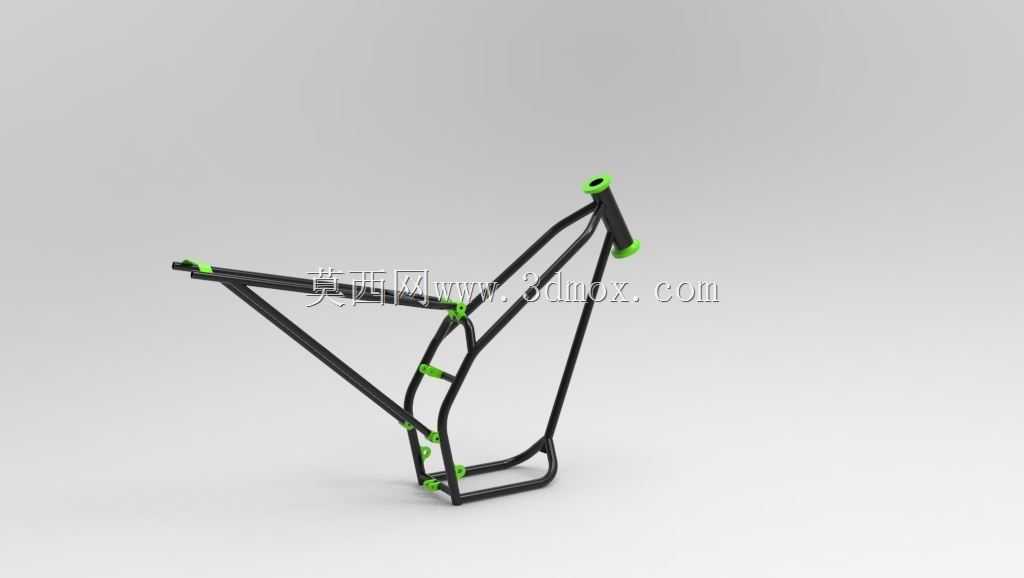

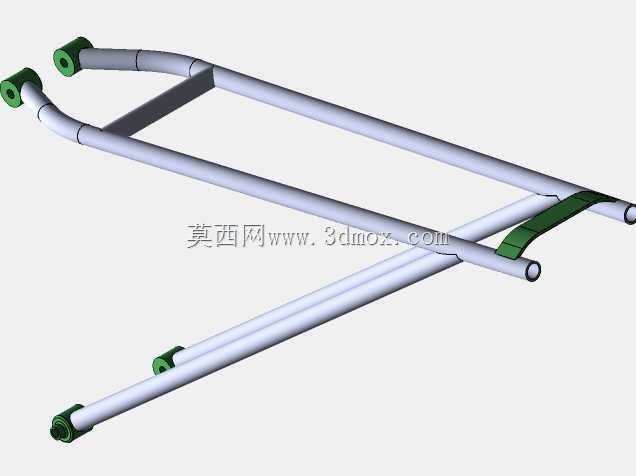

　　既能够避让发动机的安装空间，也能通过连续的管型走向形成闭合的受力环路，在过弯侧向受力、颠簸路面冲击载荷传递时，能够将前轮、后轮传递的冲击应力沿着管梁均匀分散，避免局部应力集中导致的焊缝开裂或者管体变形。车架上的绿色标识点位为标准安装基准位，分别对应发动机悬置点、油箱固定点、蓄电池安装托架位、侧撑与主撑的铰接位、座椅支撑点位，所有安装孔位的同轴度、位置度公差在建模阶段就按照装车工艺要求做了约束，避免后续焊装工序出现累计误差导致配件无法装配。从安装边界尺寸来看，前转向立管的倾角按照常规通勤摩托的拖曳距要求设定，保证低速行驶的转向灵活性与高速行驶的方向稳定性之间的平衡，车架中段的宽度尺寸控制在合理范围，

　　既能够容纳单缸或者小排量双缸发动机的布置，也不会因为宽度过大导致整车横向尺寸超标，影响驾乘人员的腿部放置空间；后段尾架的延伸长度兼顾了后排乘员的乘坐位置与后挡泥板、尾灯的安装空间，管梁的弯折弧度充分避让了后轮的跳动行程，即使后减震压缩到极限行程，后轮也不会与车架本体发生碰撞。在受力设计层面，车架的下管采用双管并行的结构，从转向立管下方向后延伸至发动机底部位置，既能够为发动机底部提供一定的防碰撞防护，也能强化车架前部的抗冲击能力，应对正面碰撞或者路面飞石的冲击；中部的加强斜撑连接主管与下管，形成三角形稳定结构，在车辆急加速、急制动时，能够抵消动力传递与制动力带来的纵向扭矩，避免车架出现纵向的扭转变形。

　　所有管梁的连接位置都预留了焊接坡口的建模余量，焊后不需要做过多的打磨处理就能够达到装配精度要求，附属的小安装支架直接焊接在主管对应的点位上，减少了额外的连接紧固件，既降低了整车重量，也减少了长期使用后连接件松动的风险。燃油箱的安装位布置在车架主管上方的空间，充分利用转向立管与座椅之间的空余区域，蓄电池的安装位设置在车架侧部的托架位置，方便日常检修维护时拆装，不需要大面积拆解外观覆盖件。对于改装场景而言，这款管式车架的管梁走向预留了足够的改装空间，用户可以根据需求调整后减震的安装点位，或者加装副油箱、护杠等附属配件，基础结构的刚性冗余能够满足小幅动力升级后的承载需求，不会因为动力提升导致车架刚性不足出现行驶抖动的问题。建模过程中所有管体的弯折半径都符合常规弯管设备的加工能力，不需要定制特殊的弯管模具就能够实现量产加工，焊接工序可以采用工装夹具定位后批量焊接，生产效率较高，适合中小排量民用摩托的批量生产需求。
