液压系统用阻尼活塞结构设计

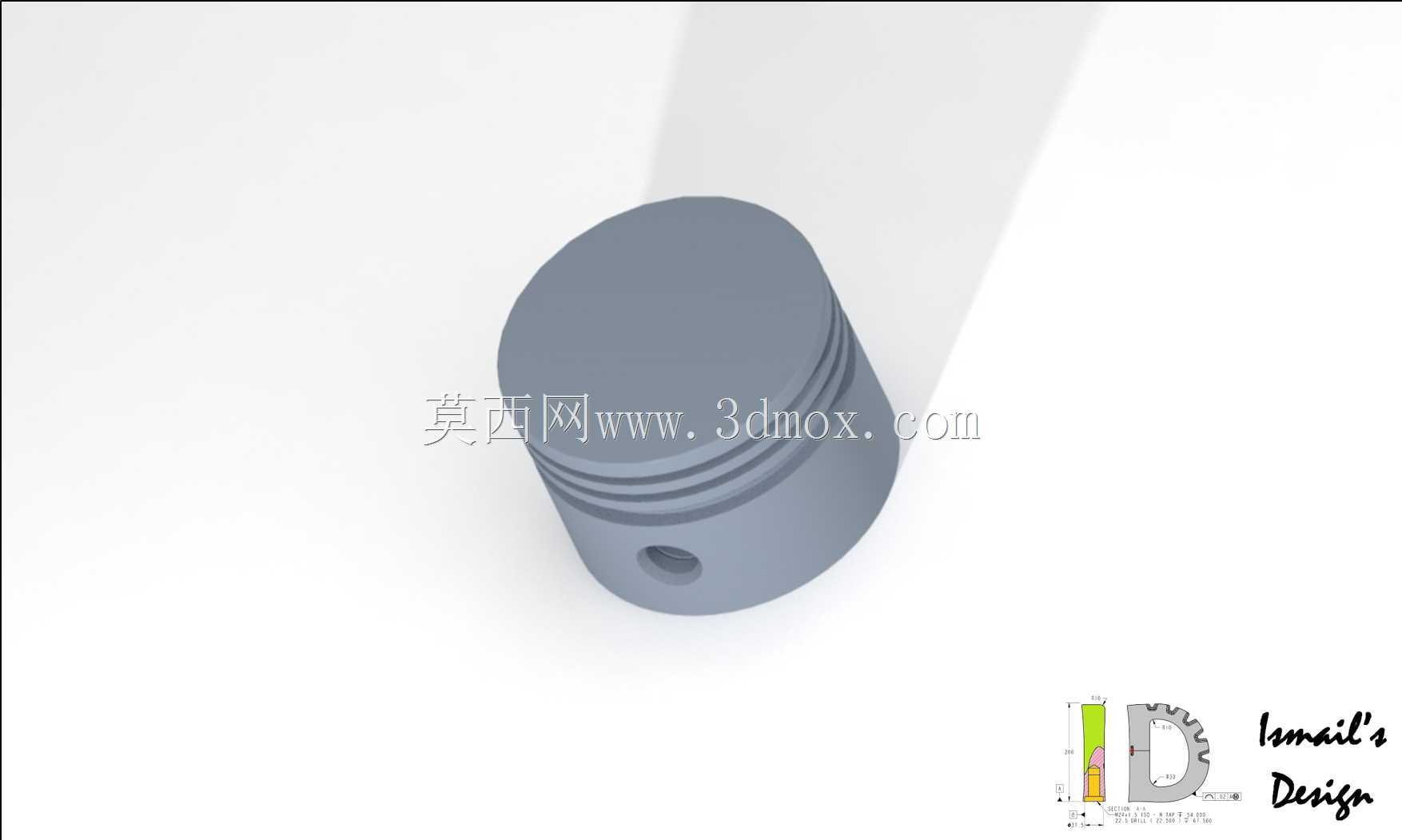

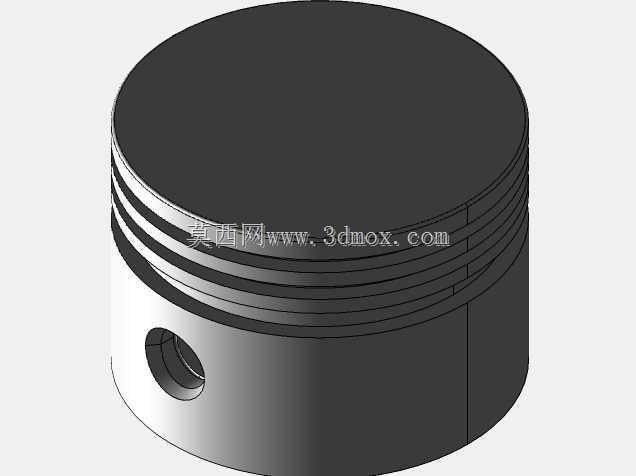

　　在液压传动与控制系统的实际工况中，阻尼活塞是承担压力缓冲、流量调节、负载阻抗匹配的核心功能性零件，广泛应用于工程机械液压回路、机床液压站阻尼阀组、车辆制动阻尼单元、注塑机锁模缓冲机构等场景，其结构合理性直接决定液压系统的压力波动抑制效果、动作平稳性以及元件使用寿命。不同于常规动力传递类活塞，阻尼活塞的核心作用并非传递往复推力，而是通过活塞与腔体内壁的配合间隙、活塞本体上的节流结构，对液压油的流动形成可控阻力，在系统出现压力突变时吸收冲击能量，避免液压冲击造成的管路振裂、阀件卡滞、执行机构爬行等常见故障。从结构设计逻辑来看，该阻尼活塞采用圆柱式主体构型，顶部为平整承压端面，可均匀承接液压油的轴向压力，避免局部应力集中造成的端面变形；

　　柱面开设多道环形密封槽，用于安装弹性密封环，在保证活塞往复运动顺滑性的同时，阻断液压油从活塞与缸筒配合间隙的无控泄漏，确保阻尼力的输出精度稳定可控；活塞下端开设径向贯通小孔，作为固定节流孔使用，液压油可通过该小孔在活塞两侧腔室间形成可控流量的导通，通过调整小孔的孔径、孔道粗糙度，即可匹配不同系统所需的阻尼系数，相比外置式节流阀，集成在活塞上的节流结构可大幅缩小阻尼单元的整体安装体积，减少外接管路的泄漏点。在外形尺寸与安装边界的设计考量上，该活塞的外径公差需严格匹配对应缸筒的H7/g6配合公差带，既不能因间隙过小造成活塞运动卡滞，也不能因间隙过大导致内泄漏超标、阻尼力不足；活塞的轴向长度需满足密封槽的布置空间要求，

　　同时保证活塞在全行程往复运动中不会出现偏磨倾斜，避免密封环偏磨造成的早期失效；径向节流孔的位置需避开活塞的最大应力集中区域，孔口需做倒钝处理，防止液压油长期高速冲刷孔口造成的气蚀磨损，延长零件的服役周期。在实际选型应用中，这类阻尼活塞可根据不同系统的工作压力等级调整材质，中低压系统可采用高强度铝合金加工，降低运动件的整体质量，提升动态响应速度；高压系统则可采用40Cr调质处理后表面镀硬铬，提升柱面的耐磨性与抗冲击能力，密封环的材质也需根据液压油的类型、工作温度区间匹配丁腈橡胶、氟橡胶等不同材质，保证在-20℃到120℃的常规工作温度区间内密封性能稳定。从建模实现的角度，该零件的建模过程需重点关注密封槽的槽宽、槽深尺寸公差，

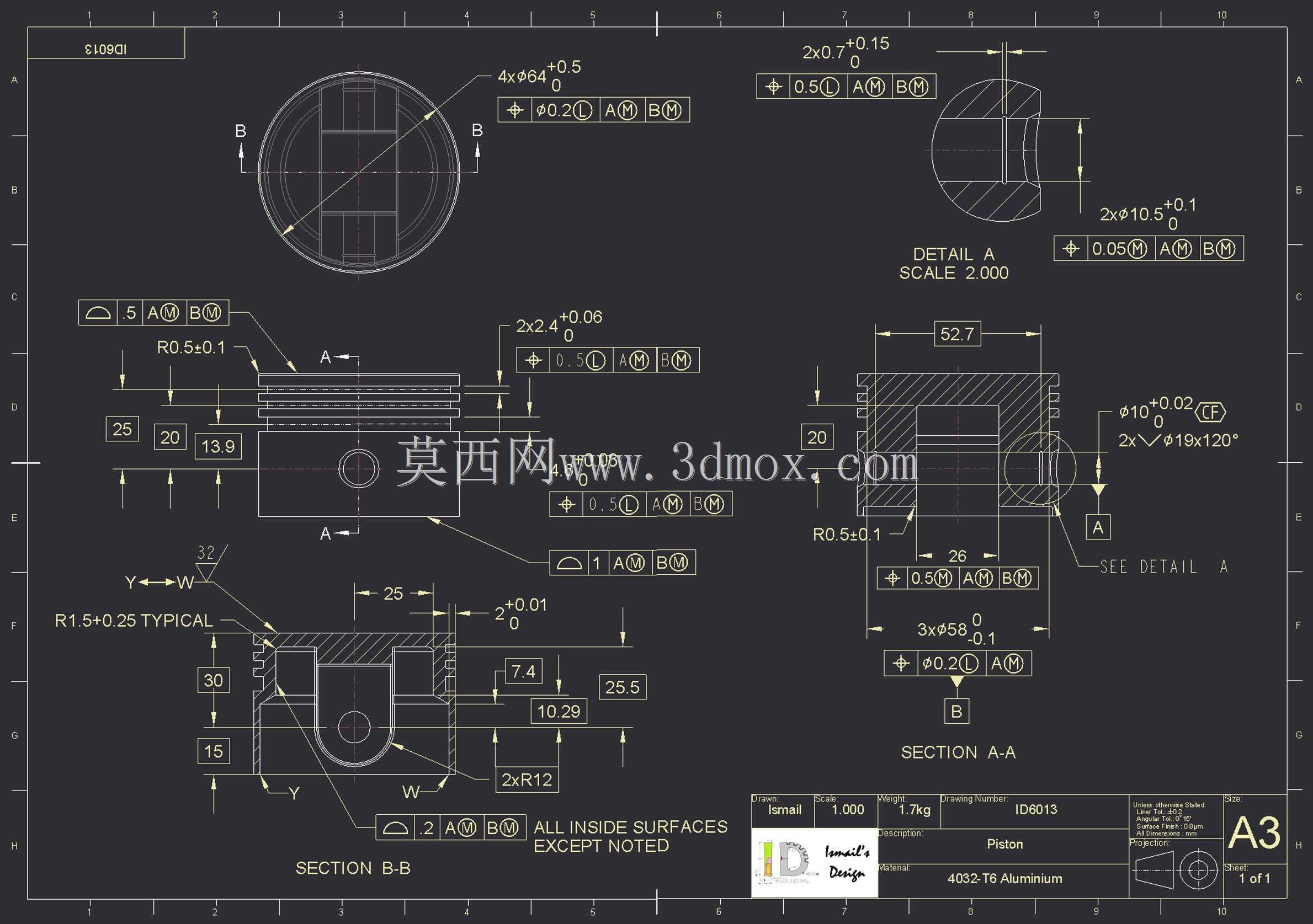

　　以及径向节流孔与活塞轴线的垂直度，若节流孔存在倾斜偏置，会造成液压油流动时的侧向力不平衡，导致活塞往复运动中出现偏磨，因此在三维建模阶段需对配合面的形位公差做明确标注，为后续的数控加工、尺寸检测提供准确的依据。在液压缓冲装置的装配场景中，该阻尼活塞通常与复位弹簧、缸筒、端盖组成独立的阻尼缓冲单元，安装在液压执行元件的行程末端，当执行机构运动到接近行程终点时，活塞率先进入阻尼腔，通过节流作用建立背压，使执行机构平稳减速，避免刚性碰撞造成的设备损伤，相比橡胶缓冲、弹簧缓冲等机械式缓冲结构，液压阻尼活塞的缓冲力可随负载速度自动调整，缓冲过程无反弹，在高速重载的液压工况下具备不可替代的应用优势。
