850冷连轧机轧辊装配组件结构设计

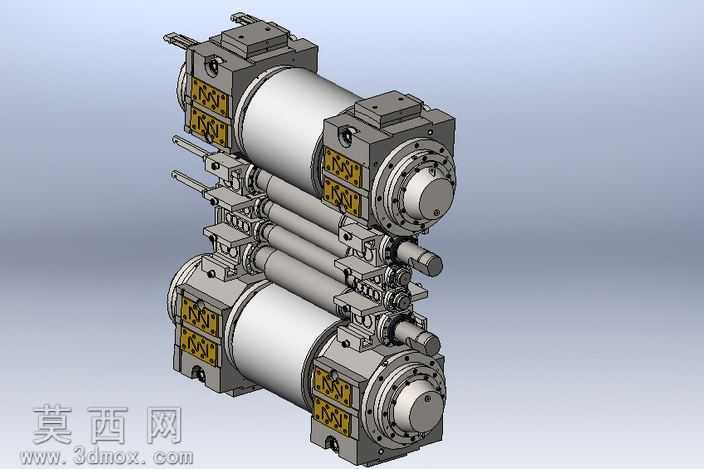

本模型为850冷连轧机核心轧辊装配组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循冶金轧机设备的实际设计规范，对上下对称布置的工作辊、支撑辊、轴承座、传动连接机构、锁紧定位组件等全部零件进行了1:1等比例还原，完整呈现了冷连轧机核心轧制单元的装配关系与结构细节。模型在渲染阶段采用金属质感材质对轧辊辊身、轴承座壳体、传动端法兰等部件进行区分处理，辊身部分赋予高抛光冷轧辊专用金属材质，还原轧辊经过精加工后的高硬度表面质感，轴承座与箱体类零件采用铸铁哑光材质，清晰区分不同功能部件的材质属性，锁紧螺栓、定位销等标准件采用发黑处理的金属材质，传动侧的连接轴、齿轮啮合部位做了细节倒角与纹理处理，提升整体渲染的真实感。结构设计上，模型完整还原了冷连轧机轧辊组件的对称布局逻辑，上下两组轧辊总成通过两侧的轴承座实现定位支撑，轴承座上集成了轧辊间隙调整机构、锁紧固定模块，辊系之间设置了多组导向支撑辊，保证轧制过程中辊系的运行稳定性，传动端预留了与主驱动装置连接的法兰接口，各部件之间的装配间隙、配合关系均按照实际设备的公差要求进行建模约束，可直观展示轧辊组件的装配顺序与运动逻辑。设计过程中重点考虑了冷连轧工况下的辊系受力特点，对支撑辊与工作辊的接触位置、轴承座的承载结构、锁紧机构的受力点位做了结构优化呈现，所有零件的建模均采用实体特征搭建，无破面、缺面等建模缺陷，可直接用于设备结构展示、装配教学、方案评审等场景，能够清晰展现冷连轧机核心轧辊单元的组成结构与工作原理，帮助相关人员快速理解冷连轧设备的核心构造。
