卧式动平衡检测旋转工装设备

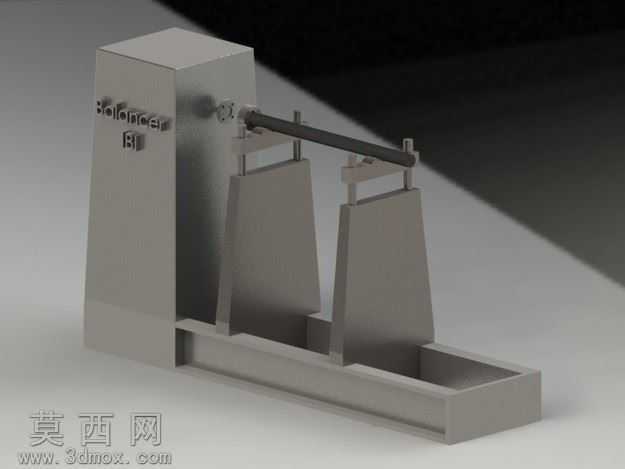

本作品为卧式动平衡检测旋转设备的三维建模成果，建模阶段采用参数化特征建模逻辑，先完成整体布局的基准轴与基准面搭建，以左侧驱动箱体为建模起点，依次构建箱体的外轮廓实体、安装接口、驱动轴伸出端结构，对箱体表面的标识区域做浮雕式特征处理，还原设备的标识细节。支撑结构部分采用双V型支撑座设计，建模时严格匹配支撑座的安装定位尺寸，保证支撑臂的倾斜角度、支撑槽的圆弧半径完全适配待检测轴类工件的装夹需求，底座部分采用一体化长槽式型材结构，建模时预留支撑座的调节安装孔位，还原底座的导轨式调节结构，满足不同长度轴类工件的装夹适配性。渲染阶段采用工业产品级渲染参数，金属结构件统一赋予磨砂银灰色金属材质，调整材质的粗糙度与反射率参数，还原冷轧钢板加工后的哑光金属质感，驱动箱体表面做细微的拉丝纹理处理，增强真实感；待检测的轴类工件赋予亮面金属材质，调整高光参数突出轴类零件的圆柱面反光特性；场景采用柔和的影棚布光方案，主光源从侧上方45度角投射，搭配辅助补光消除结构死角的暗部阴影，添加柔和的地面反射效果，让整体渲染效果贴近工业设备实物的展示质感。结构设计上，该设备以左侧箱体内置的驱动机构为动力输出端，通过夹具连接待检测的旋转工件，双支撑座为工件提供稳定的回转支撑，工件旋转过程中可通过检测模块采集不平衡量数据，底座的长槽结构可实现支撑座的横向位置调节，适配不同长度规格的轴类转子类工件的平衡检测需求，整体结构布局紧凑，传动路径短，装夹操作便捷，建模过程中对各部件的装配间隙做了合理预留，还原真实设备的装配关系，所有活动调节部位的结构都做了可动性的结构还原，能够直观展示设备的装夹调节逻辑与工作运行状态。
