1英寸PVC管道固定抱箍表带结构设计

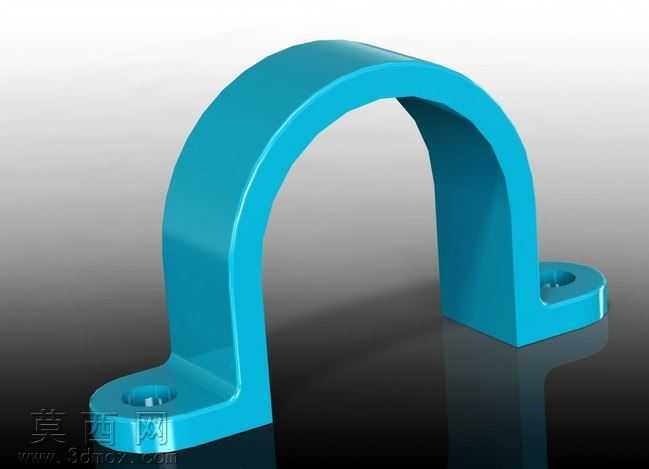

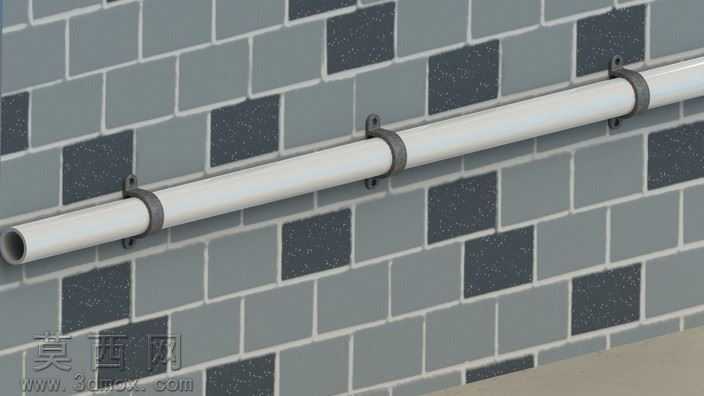

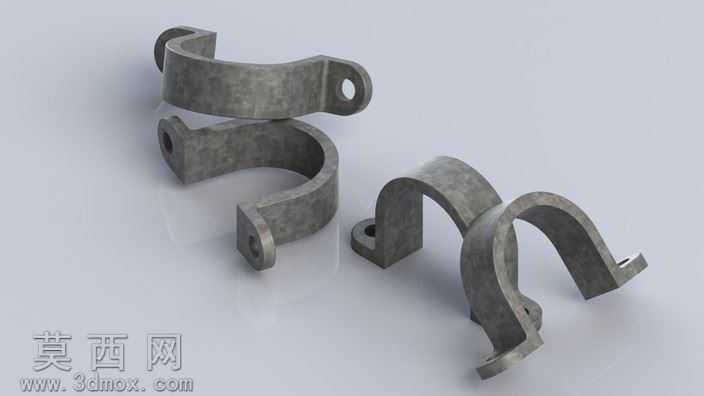

本作品为适配1英寸PVC管道的固定表带式抱箍，采用三维参数化建模方式完成整体结构设计，建模过程中以管道实际外径尺寸为核心基准，先绘制拱形夹持段的截面轮廓，通过拉伸特征生成主体弧形结构，保证弧形内曲面的曲率半径与1英寸PVC管外圆完全匹配，确保安装后夹持面能够与管道外壁充分贴合，避免局部应力集中造成管道变形或夹持松动。两侧安装耳座采用一体化拉伸成型设计，在耳座中心位置通过切除特征生成标准安装通孔，孔位周边做圆角过渡处理，消除直角应力集中点，提升安装耳的结构强度，避免螺丝锁紧时耳座根部出现开裂问题。建模阶段对所有棱边做了统一的圆角倒角处理，既去除加工锐边提升安装操作的安全性，也让整体外观更流畅规整。材质设计上模拟常用的镀锌冲压钢材质效果，渲染时调整金属材质的粗糙度与反光参数，还原哑光金属的真实质感，同时通过环境光遮蔽效果突出结构的立体层次，清晰展现弧形段与耳座的衔接过渡结构。设计思路围绕管道固定的实际使用需求展开，拱形主体的弧度经过反复校核，既保证对管道的环抱包裹范围足够提供充足的抱紧力，又预留了轻微的弹性形变空间，适配管道安装时的微小尺寸公差；两侧平直的安装耳能够完全贴合安装基面，保证螺丝锁紧后受力均匀，不会出现单侧翘起的问题。整体结构无多余冗余特征，符合冲压加工的工艺要求，所有壁厚保持均匀一致，既满足结构强度需求，也兼顾了材料成本控制，可直接用于管道安装场景的安装模拟、工程出图以及加工生产参考。
