紧凑型多人应急机械通风装置结构设计

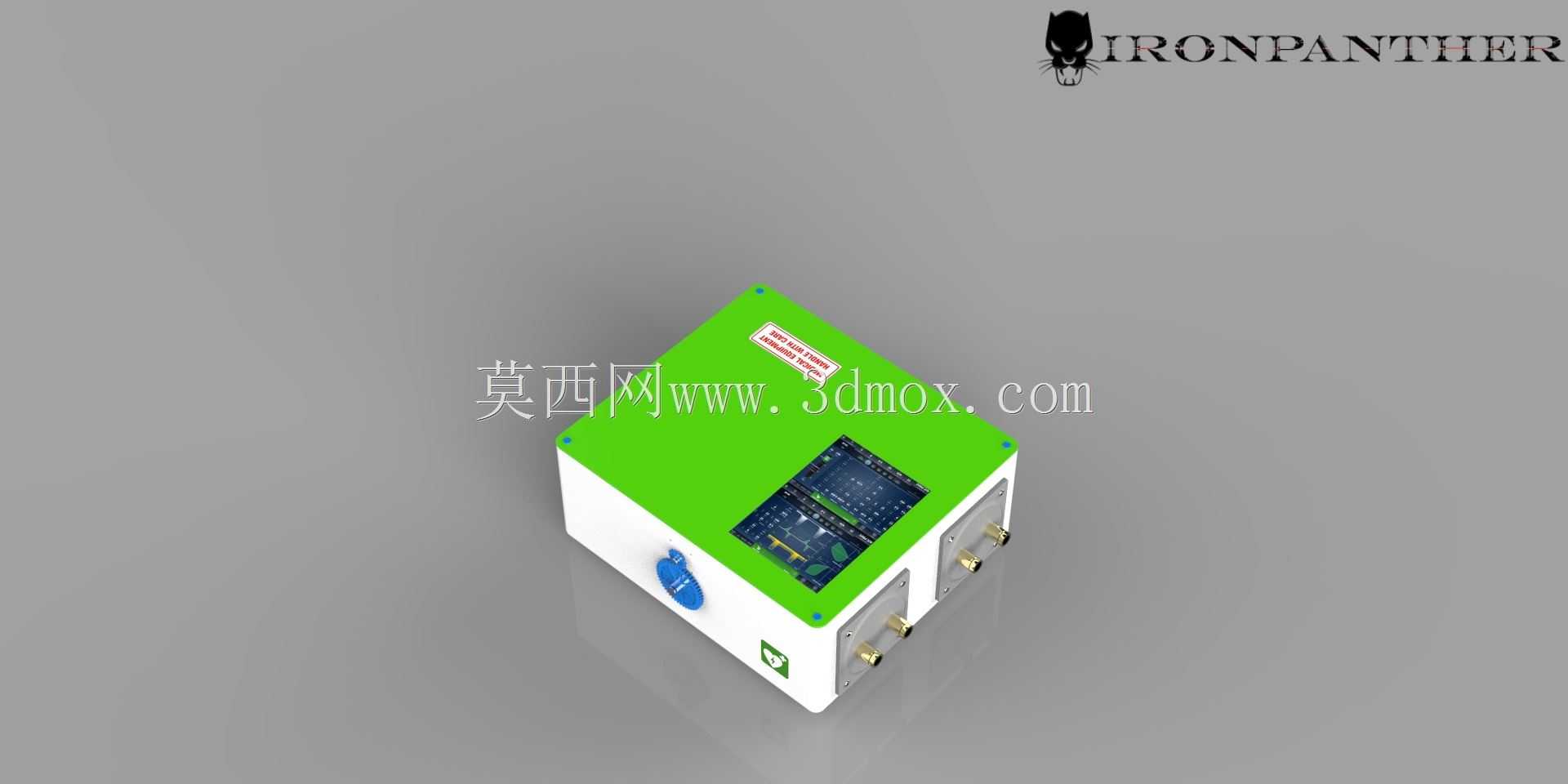

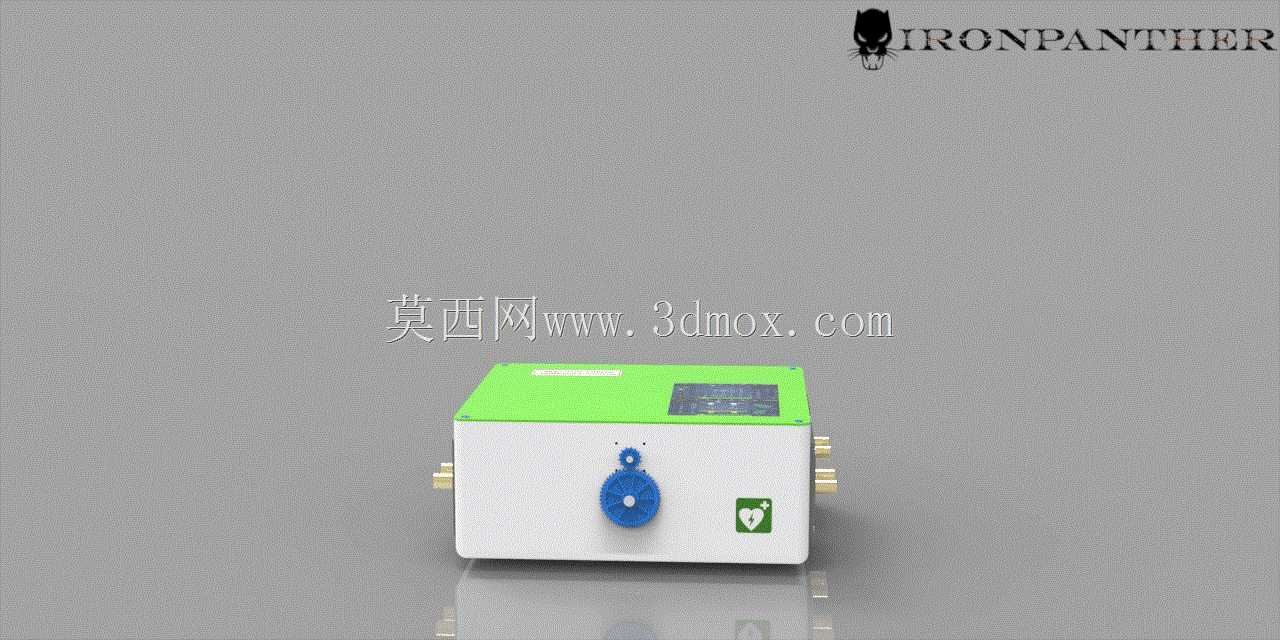

　　这款通风装置的设计初衷，是面向密闭空间临时应急通风需求打造的小型化送风单元，可适配临时隔离点、小型地下作业舱、移动应急工作站这类人员密度不高但需要持续稳定新风供给的场景，单台设备可同时为4个工位提供定向送风，无需复杂管路接驳即可快速部署。从结构布局来看，整机采用类扁平发动机的曲轴式动力排布逻辑，将核心动力组件沿水平方向铺展，大幅压缩垂直方向占用空间，整机外壳主体采用工程塑料注塑成型，关键受力接口与传动部件采用金属材质加工，兼顾整机重量控制与结构强度要求，适合快速搬运与临时架设使用。设备正面设置的蓝色调节旋钮为风量调节机构，采用阻尼式档位设计，可根据现场实际通风需求调整送风档位，旋钮旁的状态标识可直观反馈设备运行状态，

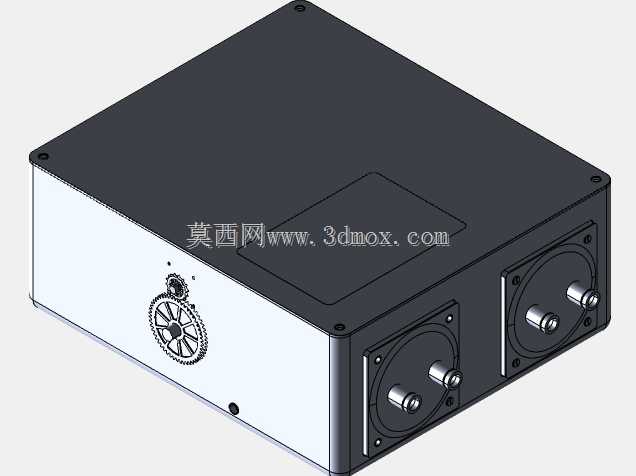

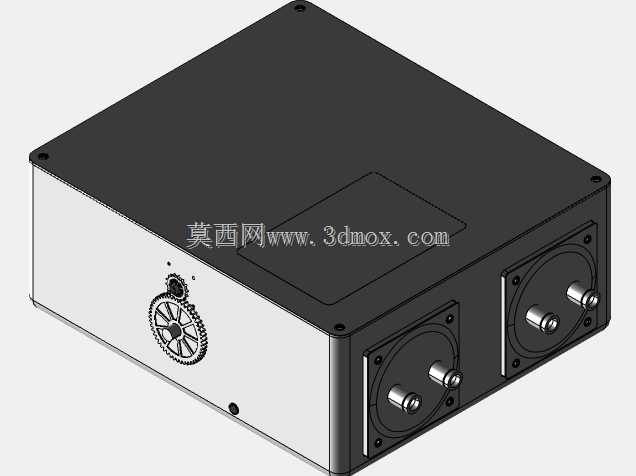

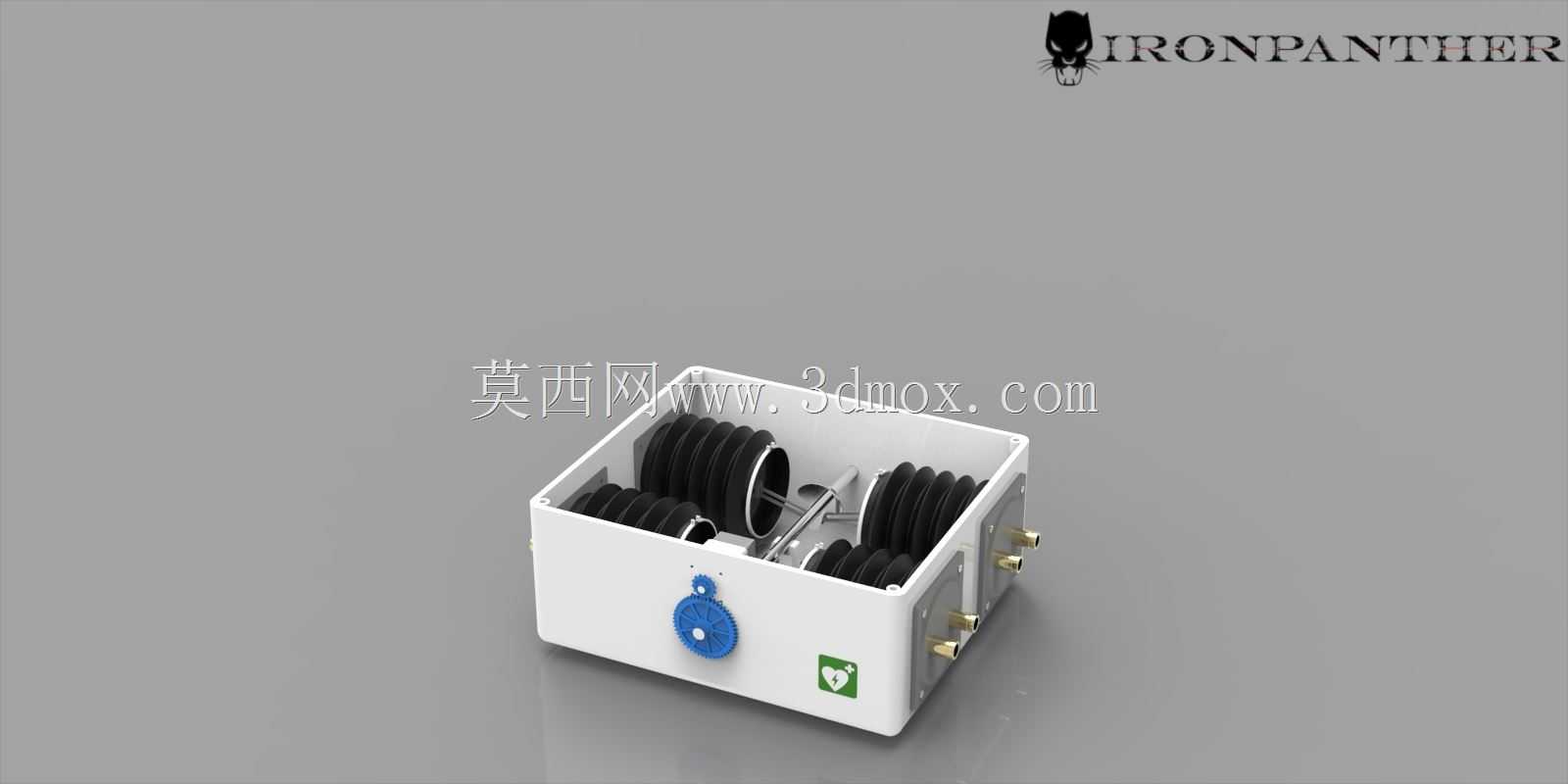

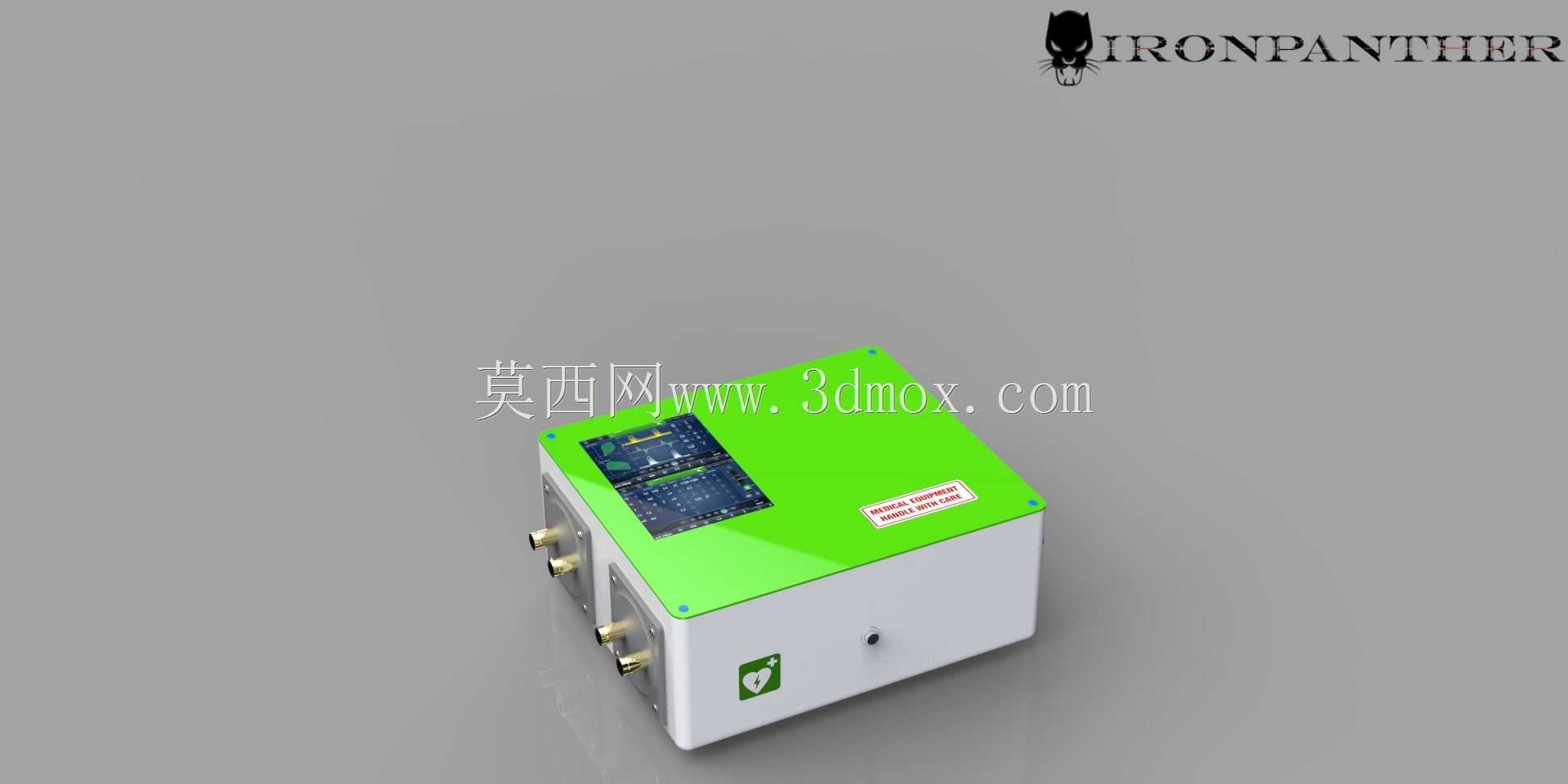

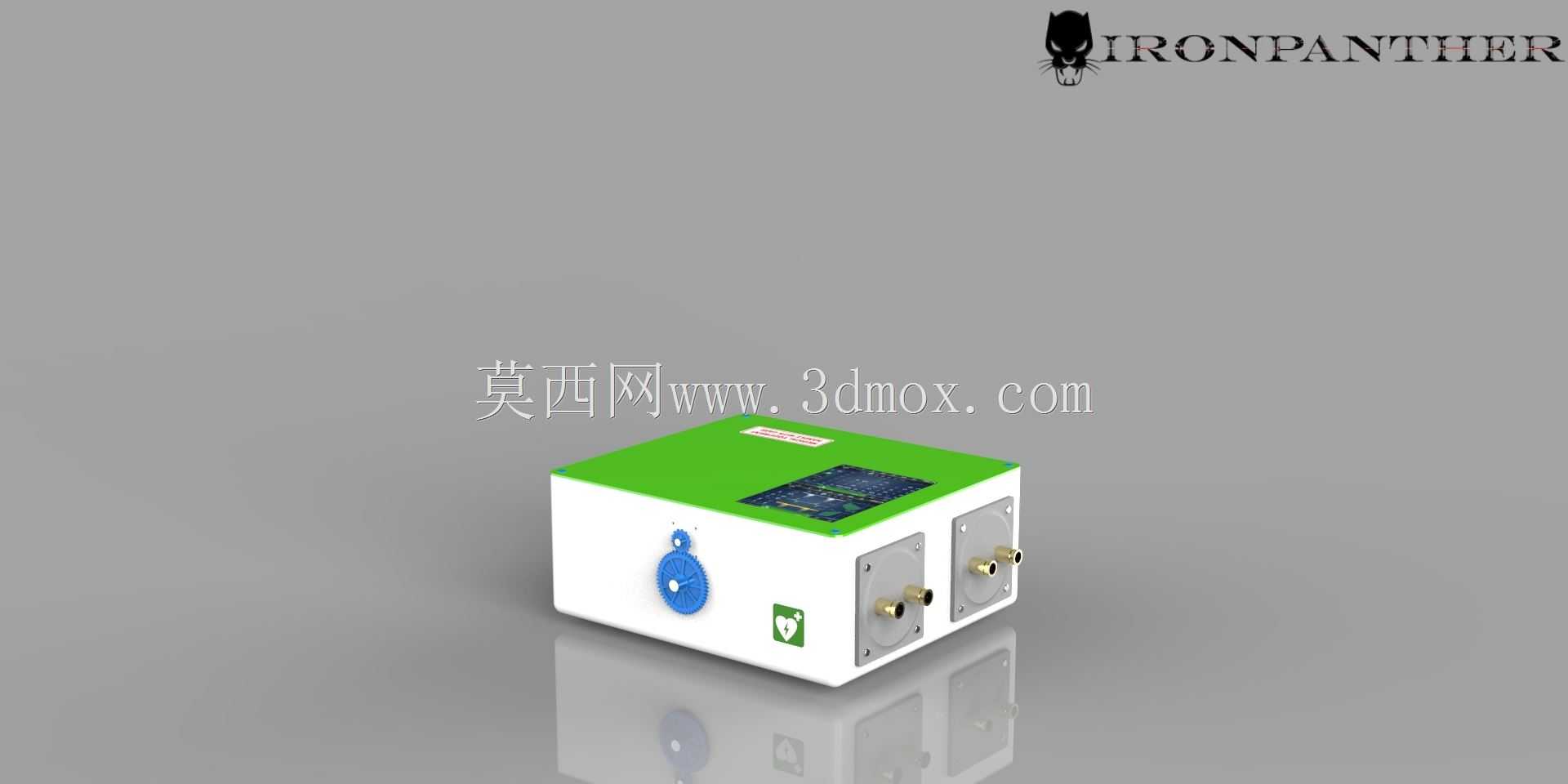

　　无需额外配置显示终端即可完成基础操作。顶部集成的嵌入式显示屏可实时展示送风流量、设备运行时长、滤芯剩余寿命这类核心运行参数，屏幕采用下沉式安装设计，外表面与设备顶面齐平，避免搬运过程中磕碰造成屏幕损坏，同时减少顶面凸起结构带来的积灰问题。设备两侧对称布置的快插式风管接口，采用标准通用管径设计，可直接适配市面上常见的柔性通风软管，接口处内置密封胶圈，插接后无需额外卡箍固定即可满足低压送风的密封要求，单侧设置两组接口，双侧共四组接口刚好对应四个送风工位，每个接口可独立调节通断，实现按需送风的灵活配置。设计过程中刻意规避了涡轮增压类的复杂增压结构，核心送风单元采用直驱式离心风轮结构，传动路径短，运行过程中振动小、噪音低，

　　日常维护仅需定期更换进风侧的过滤滤芯即可，无需拆解核心动力组件，非专业人员也可完成日常维护操作。整机的安装边界控制充分考虑了桌面放置、壁挂安装两种使用场景，底部预留有标准壁挂安装孔位，可直接固定在墙面或支架上，放置在桌面使用时底部的防滑胶垫可避免设备运行振动产生位移，整机外壳的边角全部做圆弧过渡处理，避免临时架设搬运过程中磕碰划伤人员。作为开源设计的机械结构方案，所有零部件的拆分逻辑充分考虑了3D打印的加工可行性，塑料结构件的壁厚统一设置为2mm，无大角度悬空结构，无需添加大量支撑即可完成FDM工艺打印，金属传动部件采用标准件选型，设计人员可直接基于现有结构调整接口尺寸、风量参数，快速衍生出适配不同场景的定制化通风装置。

　　设备的进风侧设置在机身背面，预留有标准滤芯安装位，可根据使用场景更换不同过滤等级的滤芯，从普通防尘滤网到高效过滤滤芯均可适配，无需改动机身结构即可满足不同洁净度要求的送风需求。电路控制部分集成在机身顶部屏幕下方的独立腔体内，与送风腔室完全隔离，避免送风过程中凝露、灰尘进入电路腔造成故障，控制腔体的盖板采用快拆螺丝固定，检修时无需完全拆解整机即可完成电路部分的调试与更换。从实际使用的角度出发，这款通风装置没有冗余的附加功能，所有结构设计都围绕稳定送风、易维护、快部署三个核心需求展开，扁平式的布局让设备可以塞进狭窄的设备间隙、桌面下方这类闲置空间，不会占用宝贵的作业面空间，对称式的接口设计让管路排布可以根据现场空间灵活选择走向，无需额外加装转接弯头即可完成管路布设。
