矿用耙斗式采掘滚筒结构设计

　　在地下矿山采掘、巷道清渣以及表层土壤采集作业场景中，耙斗式滚筒是核心作业执行部件，直接决定了采掘设备的作业效率与物料捕获能力。这类滚筒通常安装在掘进机、扒渣机或者专用表层采样设备的前端作业臂端，通过回转运动带动周向分布的铲斗依次切入物料堆，完成岩土、矿渣的铲取、提升与卸料动作，相比单铲斗往复作业结构，连续回转的滚筒式设计作业节拍更稳定，单位时间内的物料处理量更高，尤其适合窄小巷道内的连续清渣作业，以及固定路线的表层土壤采样作业。

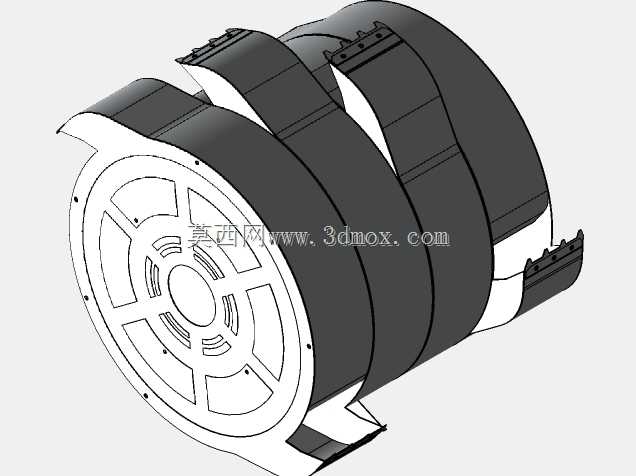

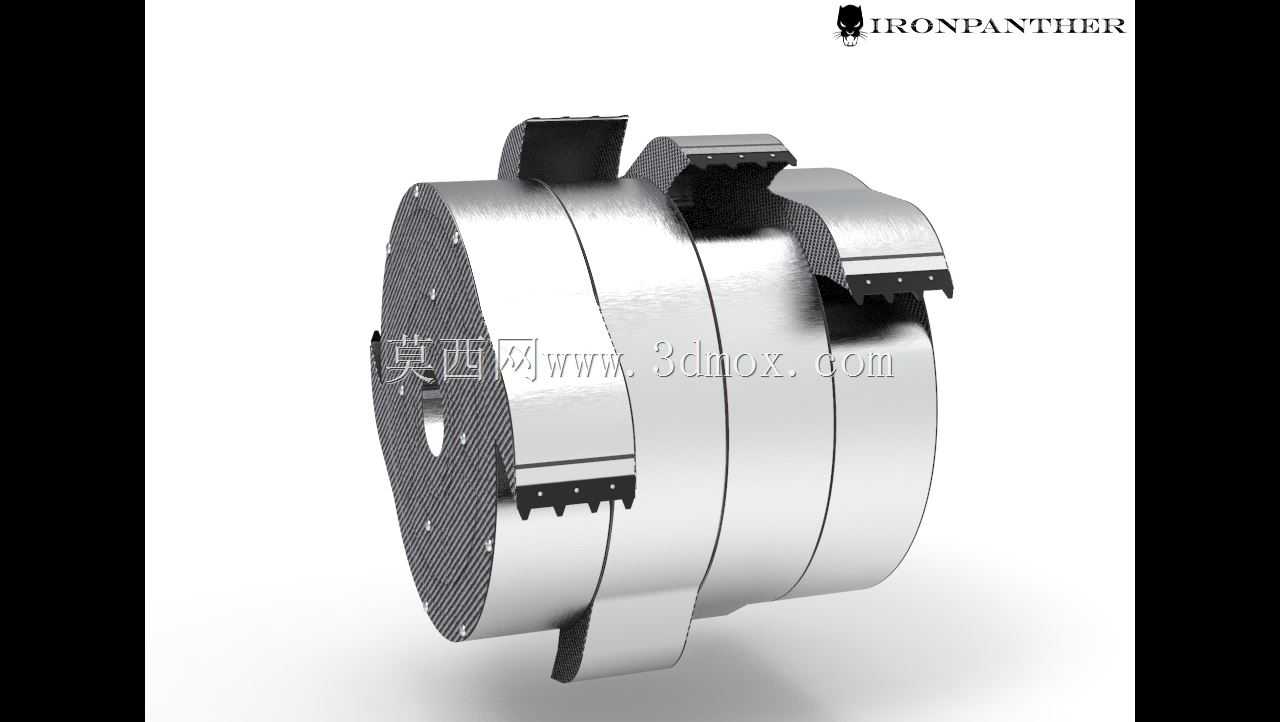

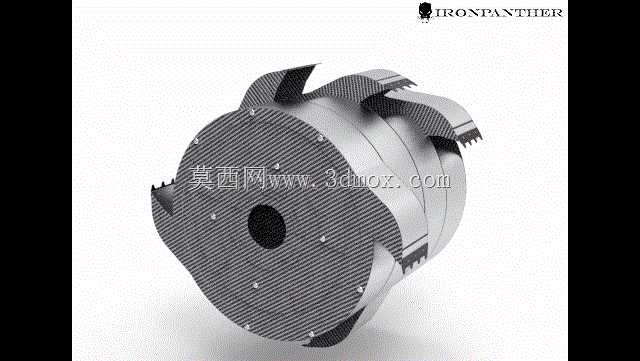

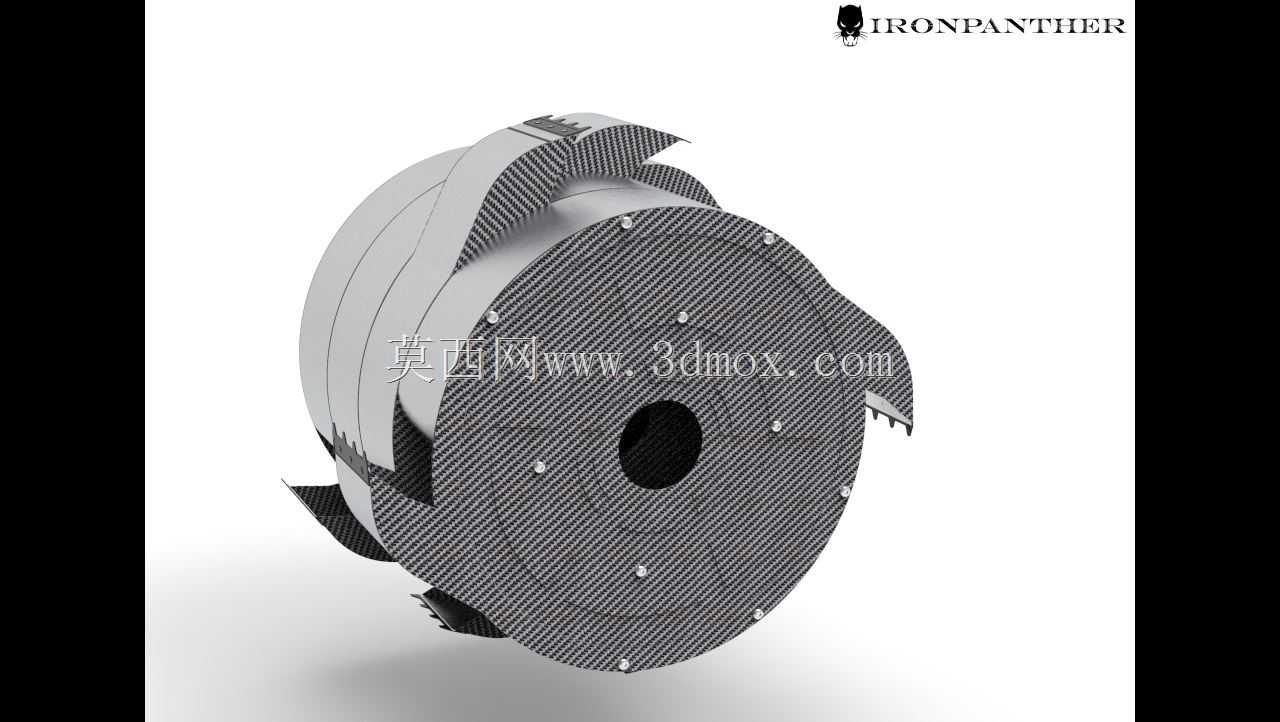

　　从结构设计逻辑来看，该滚筒采用周向均布的多铲斗布局，铲斗与滚筒主体采用螺栓紧固的分体式连接结构，而非整体焊接结构，这种设计主要考虑到铲斗刃口是高频磨损部位，分体结构可在刃口磨损失效后单独更换铲斗部件，无需整体报废滚筒主体，大幅降低井下作业的备件更换成本与维护时长。滚筒主体采用辐板式支撑结构，中心设置与驱动轴配合的安装通孔，孔位周边做加厚处理，传递驱动扭矩的同时承受铲斗切入物料时的径向冲击载荷，辐板上均匀分布的紧固螺栓孔位经过铰制加工，保证铲斗安装后的位置精度，避免回转过程中出现动平衡偏差引发的设备振动。

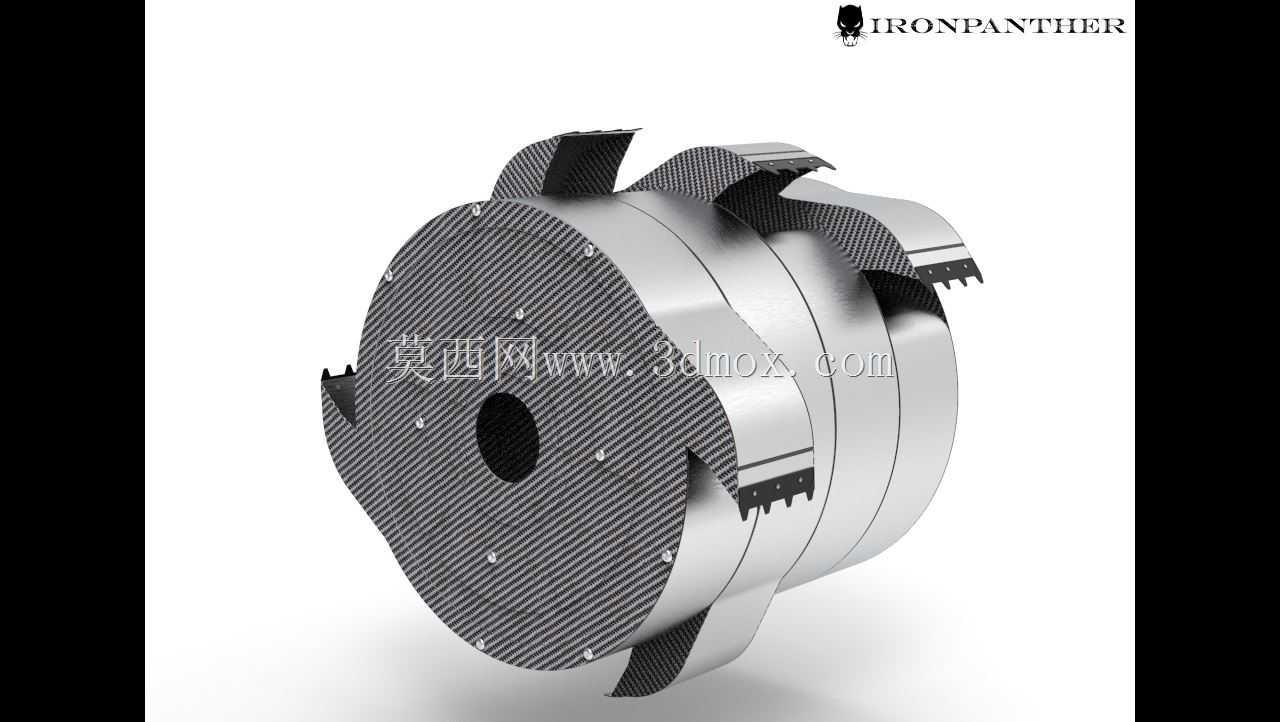

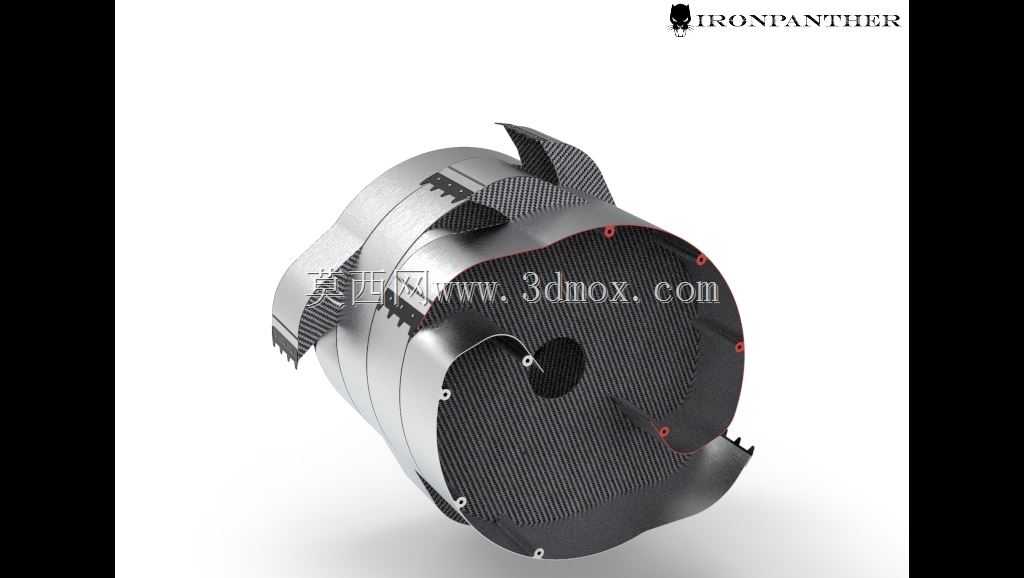

　　铲斗的刃口做了锯齿状修形设计，这种结构并非为了破碎硬岩，而是在切入松散矿渣、黏结性表土时，能够减少刃口与物料的接触面积，增大切入压强，让铲斗更容易刺入料堆内部，同时锯齿间隙可以提前筛除粒径过大的石块，避免大块物料卡入铲斗之间造成滚筒卡滞。铲斗的弧度设计经过物料抛送轨迹校核，当滚筒回转到卸料位置时，铲斗内的物料能够依靠自重顺利滑落到接料输送带上，不会出现粘斗、存料的问题，针对黏湿性较高的表土作业场景，铲斗内壁还做了光滑过渡处理，减少物料粘附残留。

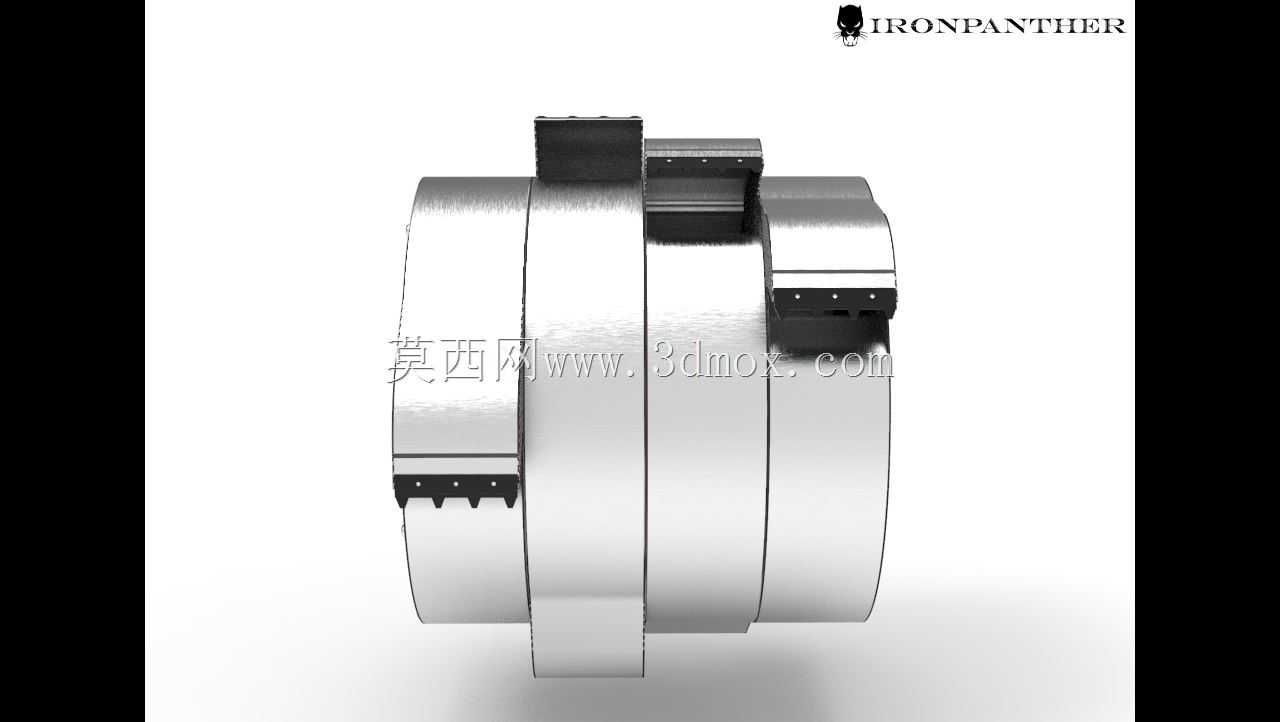

　　从安装边界尺寸来看，该滚筒的径向最大尺寸控制在450mm级别，轴向总长度360mm，整体结构紧凑，能够适配宽度1米以内的小型巷道作业空间，安装时中心驱动轴的轴径与滚筒中心孔采用过渡配合，配合面设置平键槽传递扭矩，两端通过轴承座固定在作业臂的安装架上，安装时需要保证滚筒的回转中心线与作业臂的铰接轴线平行，避免出现偏载导致的轴承早期磨损。作业过程中，单组铲斗的最大切入宽度经过匹配设计，同一时间接合的铲斗总宽度控制在175mm，这个参数是结合驱动马达的输出扭矩、设备行走推进力反复校核得出的，既保证单次切入的物料抓取量，又不会因为切入阻力过大导致驱动系统过载、履带打滑。

　　针对表层土壤采样的特殊作业需求，该滚筒的铲斗容积做了精准匹配，单圈回转的物料捕获量稳定控制在固定区间，能够满足固定深度下表层土壤样本的定量采集要求，避免采样量偏差影响后续检测结果。滚筒整体做了耐磨防护处理，与物料接触的表面采用耐磨钢材加工，非接触的辐板部位采用普通结构钢减重，在保证结构强度、耐磨寿命的前提下控制整体转动惯量，降低驱动马达的启动负载，减少回转过程中的能耗。实际作业验证中，这种结构的耙斗滚筒在松散矿渣工况下的连续作业寿命比整体焊接式滚筒提升40%以上，维护更换时间缩短60%，尤其适合中小型矿山巷道、市政管沟开挖、表层土壤普查等作业空间受限、维护条件有限的场景。在结构建模过程中，需要重点校核铲斗螺栓连接的剪切强度、辐板的抗扭刚度以及滚筒整体的动平衡精度，避免高速回转时出现结构共振，所有配合面的公差需要结合井下作业的粉尘环境做适配调整，避免粉尘进入配合面导致拆卸困难。
