水平型推拉拨动夹紧机构结构设计

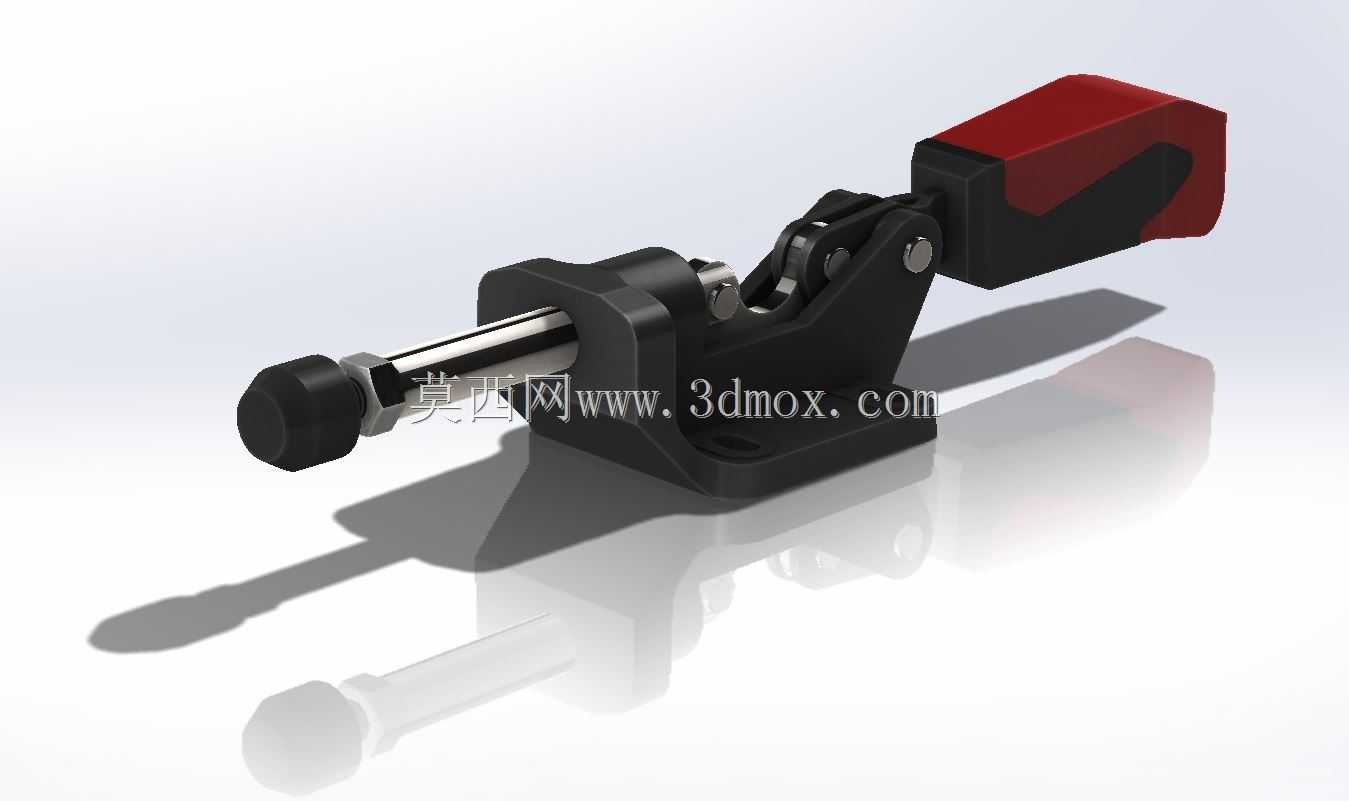

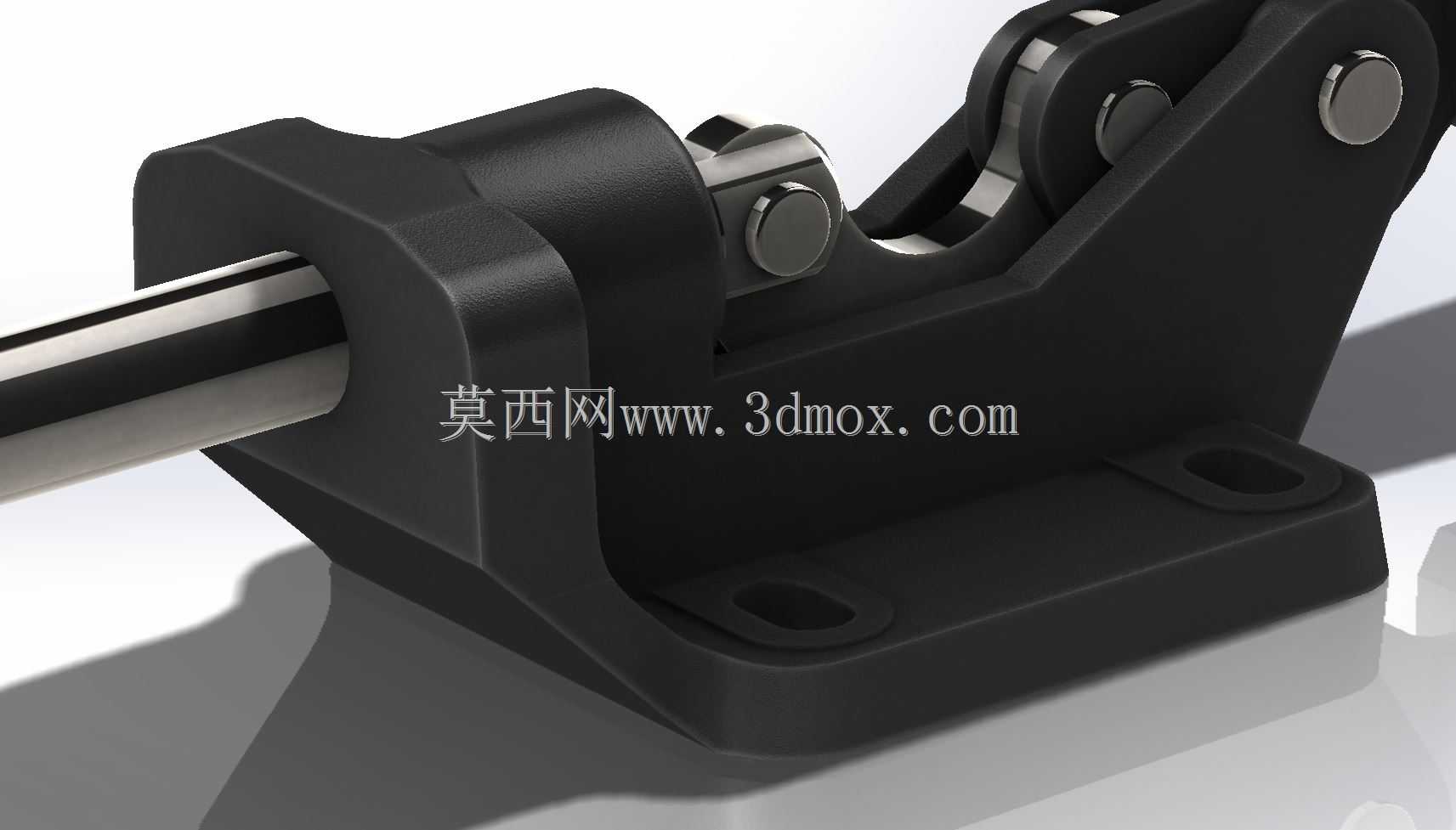

　　在工装夹具的选型应用中，这类水平布局的推拉拨动夹紧结构，常出现在对安装高度有严格限制的自动化产线工位、小型装配工装、检具定位场景里，尤其是电子零部件装配、小型五金件压合、线束定位工装这类垂直空间预留不足的工位，传统立式夹钳的凸起结构会干涉工件取放或者周边运动部件的行程，这类低外形的推拉夹紧结构就能很好适配安装边界要求。该结构依靠柱塞机构实现直线方向的正向夹紧动作，整体安装底座采用下沉式布局，所有运动部件的最高点均控制在安装基准面以上较低的高度范围内，安装时仅需在工装基板上加工对应位置的安装孔，通过底座的两个固定孔完成锁附，不需要额外预留凸起的避让空间，侧面锁紧的受力方向平行于安装基面，不会对基板产生垂直方向的额外倾覆力矩，

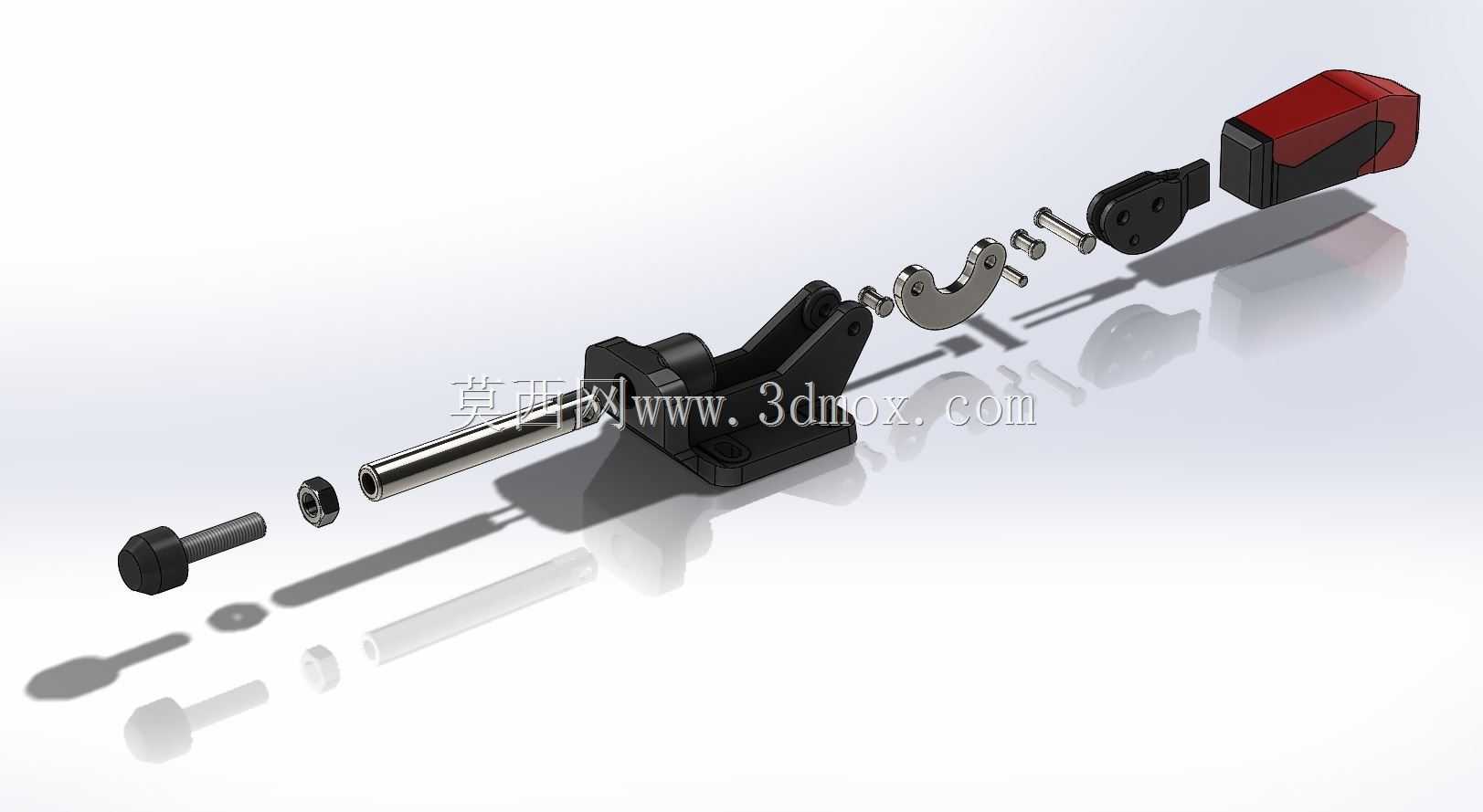

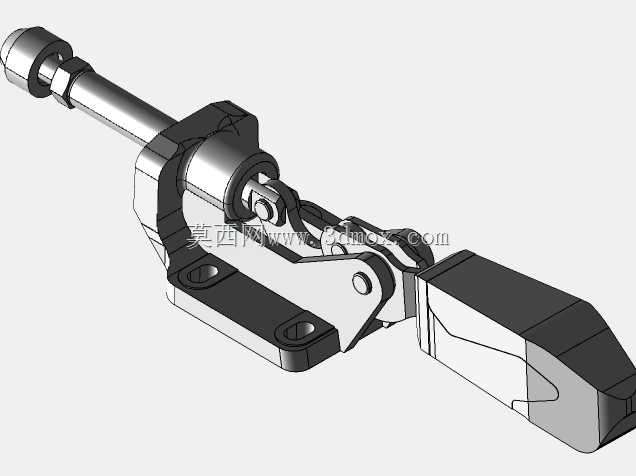

　　对工装板的厚度要求也更低，薄型铝板或者电木板都能满足安装强度要求。从结构组成来看，整套机构分为驱动拨块、柱塞杆、锁紧月牙块、安装底座、复位弹性件、端部压头几个核心部分，拨动手柄时，拨块的偏心曲面推动柱塞杆沿底座的导向孔做直线伸出动作，当拨块转动到锁紧死点位置时，月牙形的锁紧块会卡入柱塞杆的定位槽内，抵消夹紧过程中产生的反向推力，避免负载作用下机构自行松脱，这种死点锁紧的设计不需要额外增加锁紧件，仅靠机械结构的几何位置关系就能保持夹紧力，在振动工况下也能维持稳定的夹持状态。导向部分采用柱塞杆与底座内孔的间隙配合，配合长度经过优化，既保证柱塞伸缩过程中不会出现卡滞，也能控制径向的晃动量，保证端部压头的重复定位精度，

　　端部压头采用可拆卸设计，可以根据不同的工件接触面形状更换橡胶头、金属平压头或者V型压头，适配不同外形工件的夹紧需求，不需要更换整套夹钳就能完成工装的快速调整。在实际使用过程中，这类夹钳的夹紧行程控制在合理范围内，既可以满足不同厚度工件的夹持余量，也不会因为行程过长导致操作拨动角度过大，操作人员仅需要单根手指就能完成拨动手柄的锁紧与松开动作，操作力度经过杠杆比优化，长时间重复操作也不会产生明显的疲劳感。安装边界上，底座的安装孔位采用标准孔距设计，和市面上同类型的水平推拉夹钳安装尺寸兼容，老旧工装更换时不需要重新加工安装孔，直接替换即可；整体结构的运动部件均做了圆角处理，没有尖锐的凸起边角，避免操作过程中划伤操作人员，

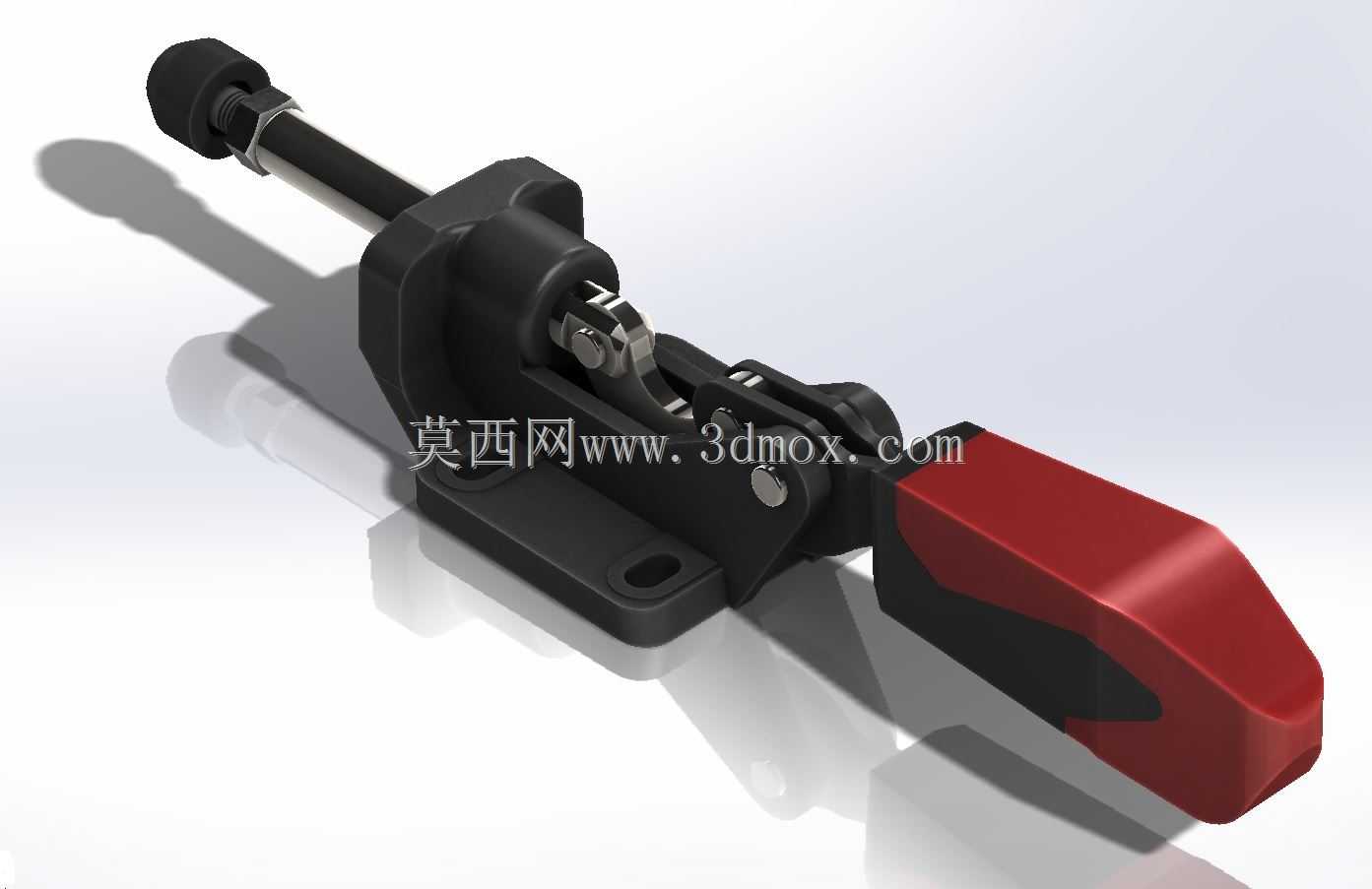

　　手柄部分采用包胶设计，增加拨动时的摩擦力，即使手上沾有少量切削液或者油污也能顺利操作。在功能特性上，该结构除了端部夹紧的使用方式外，还可以通过侧面的连接槽安装侧向压块，实现侧面方向的夹紧动作，一套夹钳可以适配两种不同的夹紧方向，在多工位组合工装上可以减少夹钳的使用数量，压缩工装的整体制造成本。柱塞杆的表面做了硬化处理，长期反复伸缩摩擦也不会出现明显的磨损，维持导向精度的使用寿命更长，底座采用一体成型结构，受力时不会出现分体式结构的拼接间隙变形，夹紧力的传递更直接，不会因为结构变形损失夹紧力。设计过程中，特意将锁紧机构的所有运动副都内置在底座的空腔内，加工时产生的切屑、车间内的灰尘很难进入到运动配合面内部，日常维护仅需要定期在柱塞杆表面涂抹少量润滑脂即可，不需要频繁拆解清理，适合在机加工工位、焊接工位这类环境相对恶劣的场景下使用，不会因为杂物进入导致机构卡滞失效。和传统的螺旋夹紧结构相比，这种拨动式的推拉夹紧结构操作速度更快，单次夹紧和松开的动作仅需要不到一秒的时间，在大批量重复装夹的工位上能大幅降低辅助操作时间，提升生产效率；和气动夹紧结构相比，它不需要外接气源管路，也不会出现漏气失压导致的夹紧失效问题，在没有气源配套的小型工装、移动检具上使用更灵活，不需要额外的动力配套就能独立工作。
