带分格提手的重载方形承载盖板结构

　　这款方形承载盖板的设计初衷，是匹配特定项目的地下设施检修口防护需求，日常工况下需要覆盖在地下管线、集水沟或者小型人孔的上方，既可以避免行人、杂物掉落至井下，也能承受一定范围内的通行荷载，设计额定最大承载能力为8吨，可满足厂区内部轻型货车、作业叉车的临时通行需求，不会因为常规作业碾压出现结构变形或者塌陷问题。

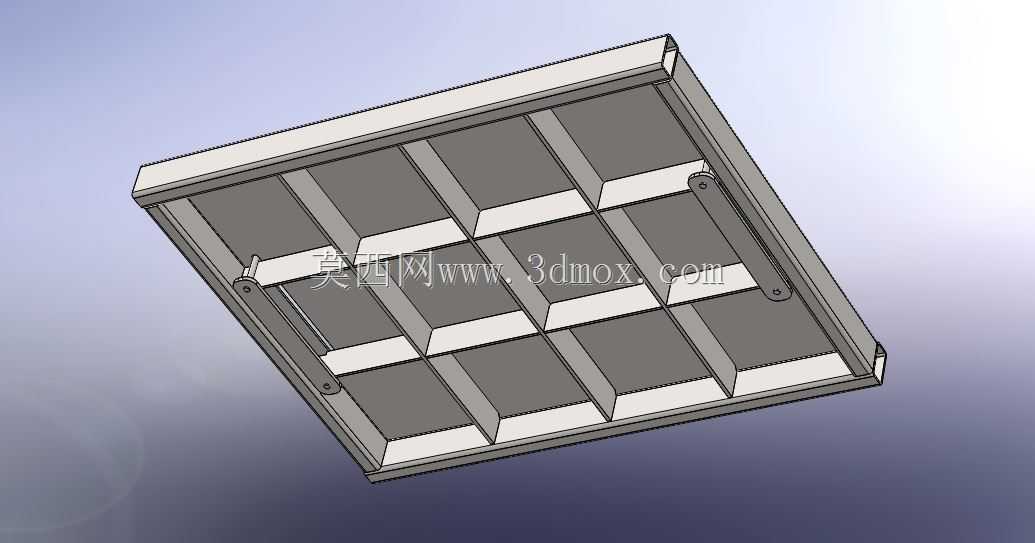

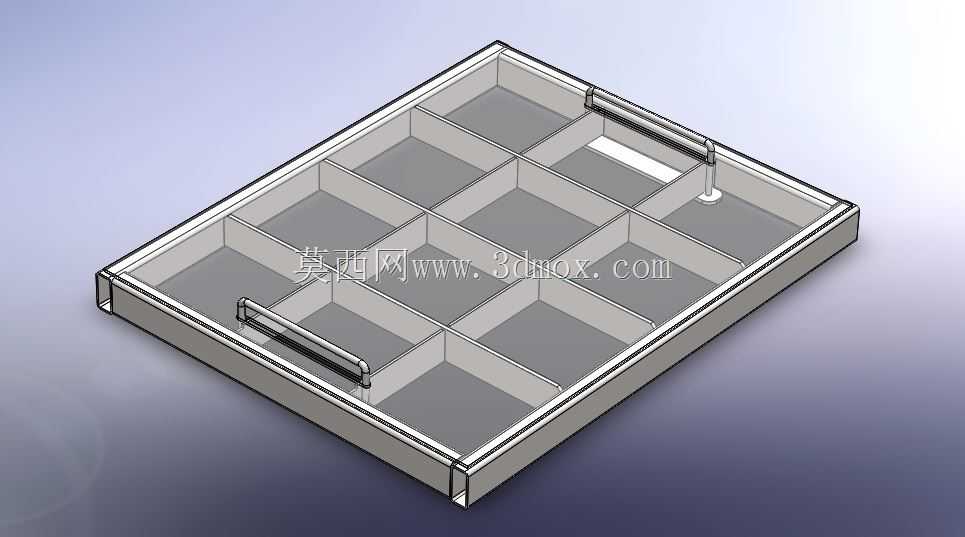

　　从结构设计逻辑来看，整体采用边框加内部加强筋的分格布局，边框采用等厚度的金属板材折弯成型，边角位置做了圆弧过渡处理，既可以避免安装、搬运过程中尖锐边角划伤作业人员，也能减少应力集中带来的结构开裂风险。内部的分格筋板将整个盖板平面划分为十二个独立的方格区域，这种分格设计并非单纯为了减重，而是通过筋板的纵横排布，将上部承受的竖向荷载均匀分散到整个边框结构上，再传递到井口周边的安装基座，避免局部荷载过大导致面板凹陷。筋板的高度与边框高度保持一致，在盖板底部形成连续的传力路径，当上部有车辆轮胎碾压时，荷载不会集中在单块面板区域，而是通过纵横筋板快速分散到四周支撑边。

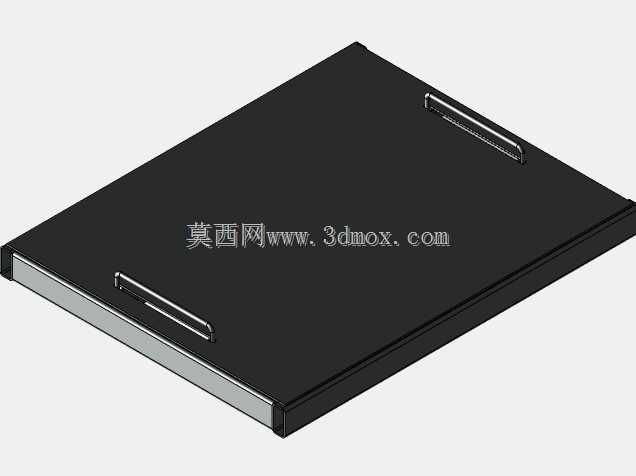

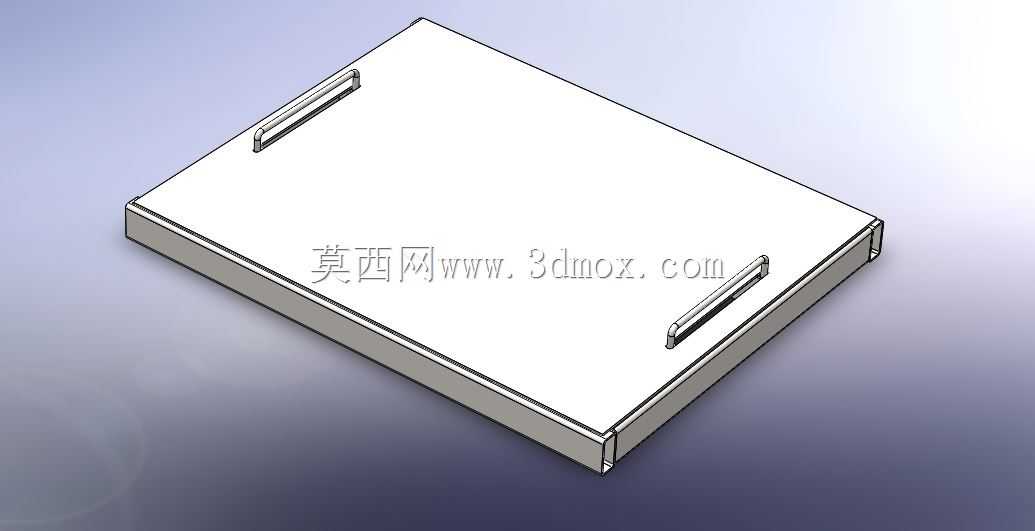

　　盖板两侧对称设置了一体式金属提手，提手采用圆钢弯折成型，两端直接固定在边框的侧立面上，安装位置略高于盖板上平面，既不会因为突出过高影响日常通行，也能在需要开启盖板进行井下检修作业时，方便作业人员握持施力，两人配合即可平稳抬起盖板，不需要额外配置撬棍等专用工具，大幅提升检修作业的效率。提手与边框的连接位置做了局部加强处理，避免反复提拉过程中出现焊缝开裂、提手脱落的问题。

　　安装边界方面，这款盖板的外轮廓尺寸需要与井口的支撑台阶精准匹配，安装时边框整体搭接在井口周边的混凝土或者金属基座上，搭接宽度经过计算预留了足够的支撑余量，即使在最大荷载工况下，支撑面的压应力也不会超过基座材料的许用应力，不会出现基座压溃或者盖板滑脱的风险。盖板上平面与周边地面完成面保持齐平，不会出现凸起绊脚或者凹陷积水的问题，分格的凹槽结构还可以在雨天快速排走表面积水，避免行人走过时溅起积水，同时也能增加盖板表面的摩擦力，减少雨天行人滑倒、车辆打滑的风险。

　　在实际应用场景中，这类盖板除了可以用在厂区的集水沟、地下管线人孔位置，也可以适配车间内部的地下设备检修口、仓储区域的地下通风口防护，相比传统的整块实心盖板，这种分格加强的结构在保证承载能力的前提下，整体自重更轻，搬运和开启的作业强度更低，日常维护过程中单人也可以短距离挪动调整位置。结构设计过程中充分考虑了长期使用的耐久性，所有金属构件的连接位置都做了连续焊缝处理，没有虚焊、漏焊的位置，边框底部与基座接触的位置做了平整处理，安装后不会出现晃动、异响的问题，即使长期承受反复的车辆碾压荷载，结构也能保持稳定，不会出现筋板开焊、边框变形的问题。针对不同的安装场景，还可以根据井口的实际尺寸调整边框的长宽参数，以及筋板的排布密度，匹配不同的承载等级需求，比如行人通行区域可以适当减小筋板厚度降低自重，重载通行区域则可以增加筋板厚度、提升边框高度来进一步提升整体承载能力。
