DIN444标准M20规格环首螺钉结构设计

　　在各类需要铰接、临时吊挂、可拆卸活动连接的机械结构场景中，环首螺钉是应用频次极高的一类紧固件，和普通外六角螺栓、内六角螺钉的刚性压紧连接逻辑不同，这类带孔眼的螺钉核心作用是通过头部的环形孔实现销轴穿接，让被连接件之间保留一定角度的摆动余量，避免刚性连接在设备振动、载荷偏移时出现应力集中断裂的问题。

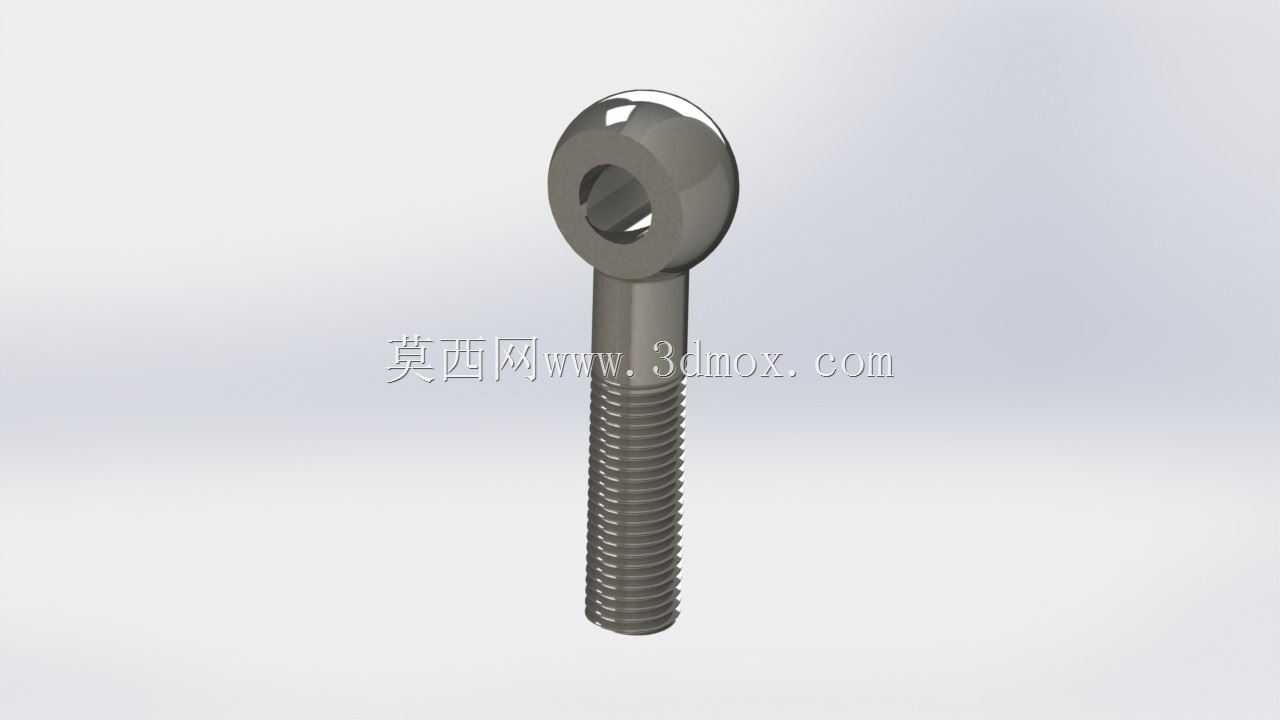

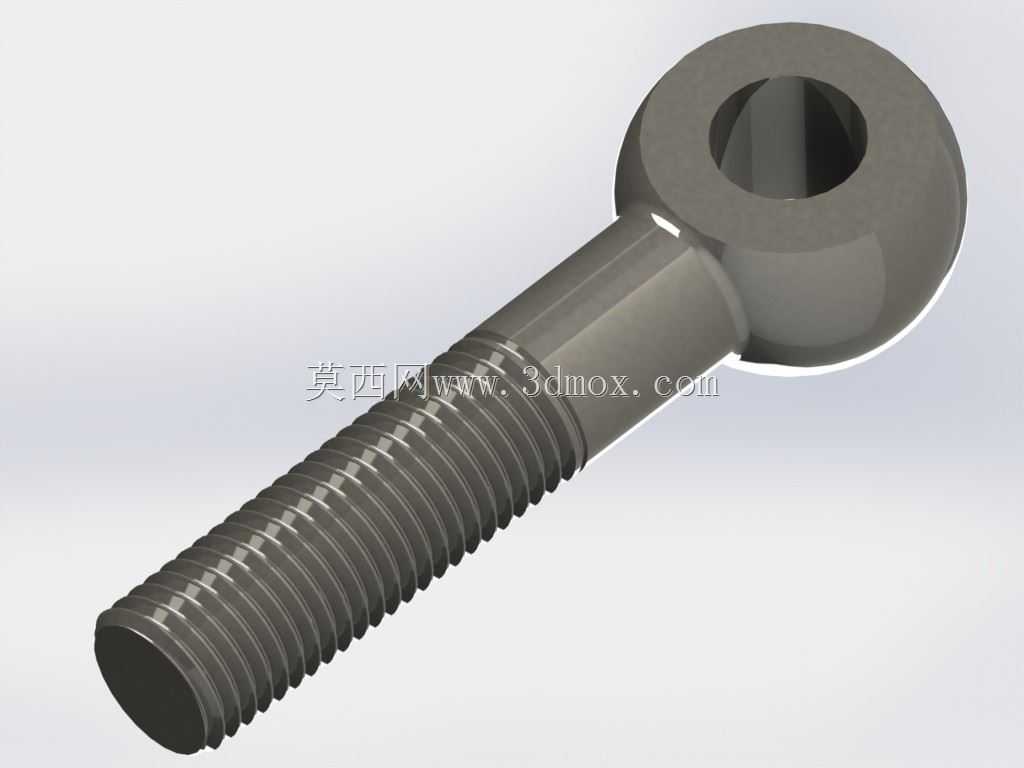

　　从实际工程选型的角度看，这款M20规格的环首螺钉遵循DIN444标准要求，头部的环形孔与杆部的螺纹段采用一体化锻造成型工艺，材料选用AISI304奥氏体不锈钢，能够在户外潮湿环境、轻度腐蚀工况下保持足够的结构强度，不会轻易出现锈死、强度衰减的问题。螺纹部分采用公制粗牙设计，螺距2.5mm，和常规M20螺母、螺纹孔的适配性极强，不需要单独定制配套连接件，现场装配时可以直接使用标准工具完成锁紧作业。

　　设计这类零件的三维模型时，首先要明确头部环孔的尺寸边界：环孔的内径需要匹配常用的M16、M18销轴直径，保证销轴穿入后不会出现过大的旷量，同时环孔外侧的壁厚要满足额定载荷下的剪切强度要求，不能为了减重过度削减壁厚，否则在承受斜向拉力时很容易从环孔根部断裂。杆部与环首的过渡位置必须设计足够大的圆角，不能出现直角锐边，这个位置是整个零件的应力集中高发区，过往现场失效案例中，超过六成的环首螺钉断裂都出现在杆头过渡位置，圆角设计不仅能降低应力集中系数，还能避免锻造、热处理过程中出现裂纹缺陷。

　　在安装边界上，这款螺钉的螺纹段长度需要满足不同厚度连接件的锁紧需求，螺纹末端要加工出符合标准的倒角，方便拧入螺纹孔或者旋入螺母，不会出现螺纹乱牙的问题。使用时需要注意，这类环首螺钉的主要承载方向是沿杆部轴线的拉力，以及环孔平面内的摆动力，不能承受垂直于环孔平面的侧向弯矩，否则很容易造成环首变形甚至断裂。在输送线张紧机构、设备舱门铰接、临时吊点安装、工装夹具快换结构中，这类零件都有大量应用：比如皮带输送线的张紧座上，用环首螺钉配合调节螺母，可以实时调整皮带的张紧度，头部的环孔穿接在张紧座的销轴上，调整时螺钉可以随张紧座小幅摆动，不会出现别劲的问题；在小型设备的检修舱门上，环首螺钉可以配合快拆螺母使用，不需要完全拧下螺母就能打开舱门，大幅提升检修效率。

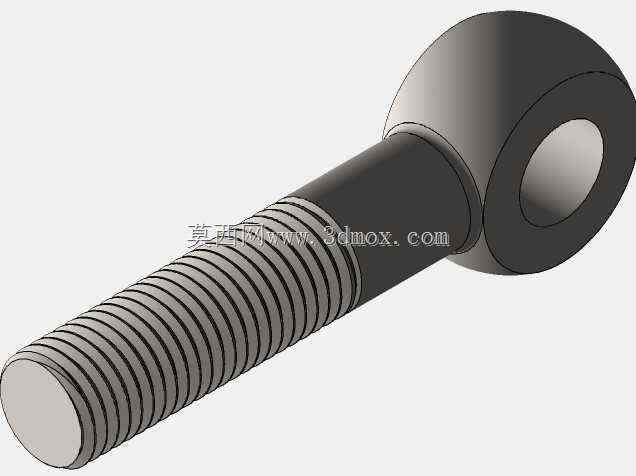

　　建模过程中，螺纹部分的细节处理需要兼顾显示效果与模型通用性，不需要逐牙绘制全细节螺纹，采用装饰螺纹线配合简化牙型的方式，既能满足工程图的标注要求，也能降低整个装配体的文件占用资源，避免大装配体打开时出现卡顿。环首内孔的表面粗糙度要控制在合理范围，因为这个位置会和销轴反复摩擦，如果粗糙度过高，会加速销轴的磨损，缩短整套铰接结构的使用寿命。另外，整个零件的棱边都要做微小的倒角处理，去除加工毛刺，避免装配时划伤操作人员，也能减少应力集中的点位。

　　从选型适配的角度，这款M20环首螺钉的额定静载荷可以满足多数中小型设备的连接需求，在有冲击载荷的工况下使用时，需要配合防松垫圈、螺纹胶等防松措施，避免设备运行过程中螺母出现松动脱落。和焊接式吊耳相比，这种螺纹连接的环首螺钉拆卸更加方便，不需要动火作业就能完成更换，在需要频繁调整连接位置的结构中优势十分明显，同时304材质的抗腐蚀特性也让它可以在食品加工设备、户外工程机械、船舶甲板附件等有防腐要求的场景中稳定工作，不会因为锈蚀导致连接失效。
