铁豹IK01A超跑整车外观结构三维数模

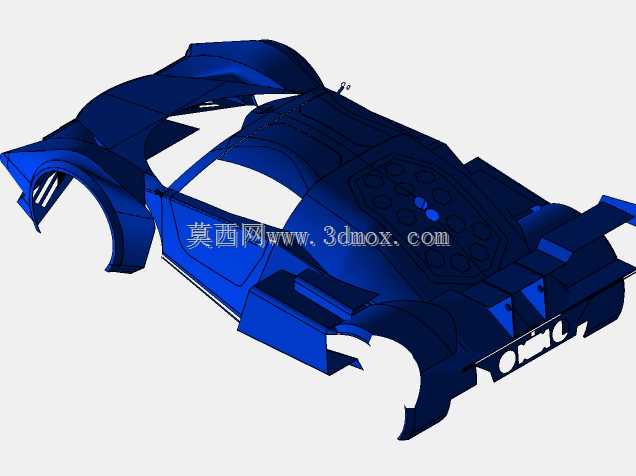

　　该超跑外观结构数模完整还原了双门高性能运动跑车的整车外覆盖件、空气动力学套件与底盘外轮廓设计，可用于汽车造型评审、空气动力学仿真验证、改装套件开发参考以及高校车辆工程专业的整车结构教学演示场景。从实际使用场景来看，这类轻量化超跑主要面向封闭赛道驾驶、高端跑车改装定制、汽车文创周边开发等领域，数模中还原的宽体轮拱、固定式大尺寸尾翼、底部扩散器结构，均是为了在高速行驶时提供足够下压力，降低车底升力，提升高速过弯时的轮胎抓地极限。设计过程中优先考虑了碳纤维复合材料的成型工艺特性，所有外覆盖件的分块线均避开了大曲率弯折区域，预留了碳纤维铺层的脱模斜度与粘接法兰宽度，避免后续实际加工时出现纤维褶皱、脱模困难的问题。

　　车身侧面的进气道结构并非装饰造型，其内部流道直接连通后轮刹车系统与后置动力单元的散热区域，数模中保留了进气道的内部导流曲面，可直接导入CFD软件进行进气效率仿真，验证不同车速下的冷却风量是否满足刹车系统与动力单元的散热需求。车尾的扩散器采用多通道分流设计，每个通道的扩散角度控制在7-12度的工程合理区间，既避免角度过大导致气流分离失去扩散效果，也不会因为角度过小导致扩散器体积过大侵占底盘布置空间，尾翼的安装点位置对应车尾的主受力结构区域，预留了尾翼支架的安装孔位与加强筋结构，可承受高速行驶时尾翼产生的数百公斤下压力载荷。车身外轮廓的整体宽度控制在1980mm，轴距2650mm，车高1120mm，这类尺寸参数符合赛道级超跑的低重心、

　　宽轮距设计要求，轮拱位置预留了20寸轮毂与宽幅运动轮胎的安装空间，转向时轮胎与轮拱的最小间隙保留了25mm的安全余量，避免极限转向时轮胎与轮拱发生干涉。前唇位置采用分段式设计，中间区域的离地间隙比两侧高出30mm，既保证了高速行驶时前轴的下压力输出，也能降低日常低速行驶时前唇刮蹭地台、减速带的概率，车门采用无框式设计，数模中还原了车门玻璃的升降曲面与密封条安装槽，玻璃曲面与车门外板的型面偏差控制在0.5mm以内，保证装配后的密封性能与外观齐平度。车头的大灯区域采用狭长的内嵌式设计，预留了LED大灯模组的安装空间与线束走位通道，大灯周围的覆盖件采用快拆结构设计，方便赛道驾驶时快速更换受损的大灯组件与前唇部件。

　　整车的外覆盖件分块充分考虑了后期维修更换的便利性，易发生刮蹭的前唇、侧裙、后扩散器、尾翼端板均采用独立分块设计，单个部件的重量控制在2kg以内，单人即可完成快速拆装更换。车身表面的所有棱线均做了R3-R8的圆角过渡，既符合碳纤维部件的成型工艺要求，也能降低高速行驶时的风阻系数，减少气流在车身表面的分离区域。数模中还保留了车身标识、尾灯组、后牌照安装位的细节结构，尾灯组采用横向贯穿式布局，预留了发光模组的安装腔体，牌照安装位的尺寸符合通用机动车牌照的安装规范，可直接用于整车公告申报的外观尺寸校验工作。
