便携收纳式入耳耳塞结构三维设计

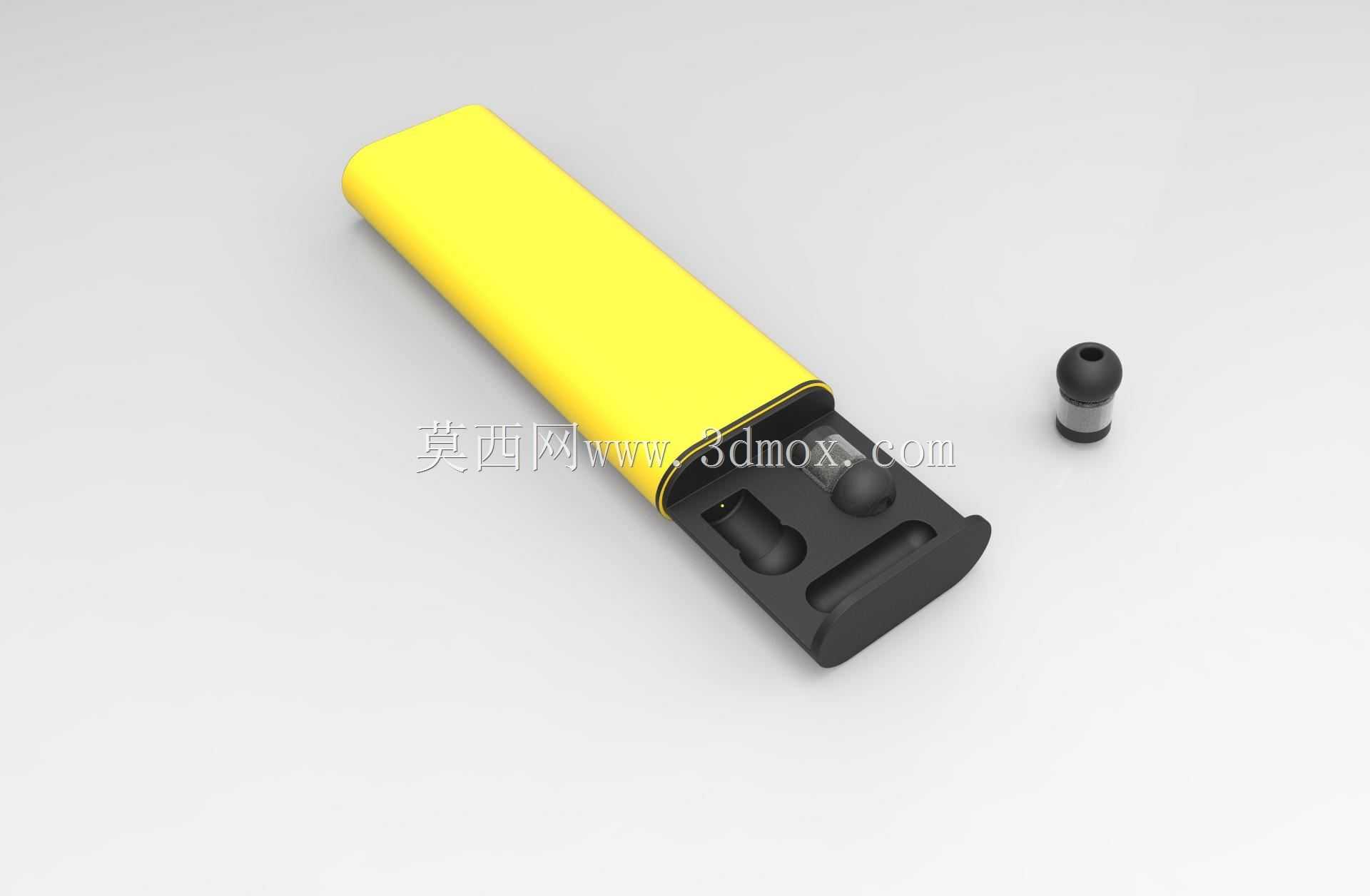

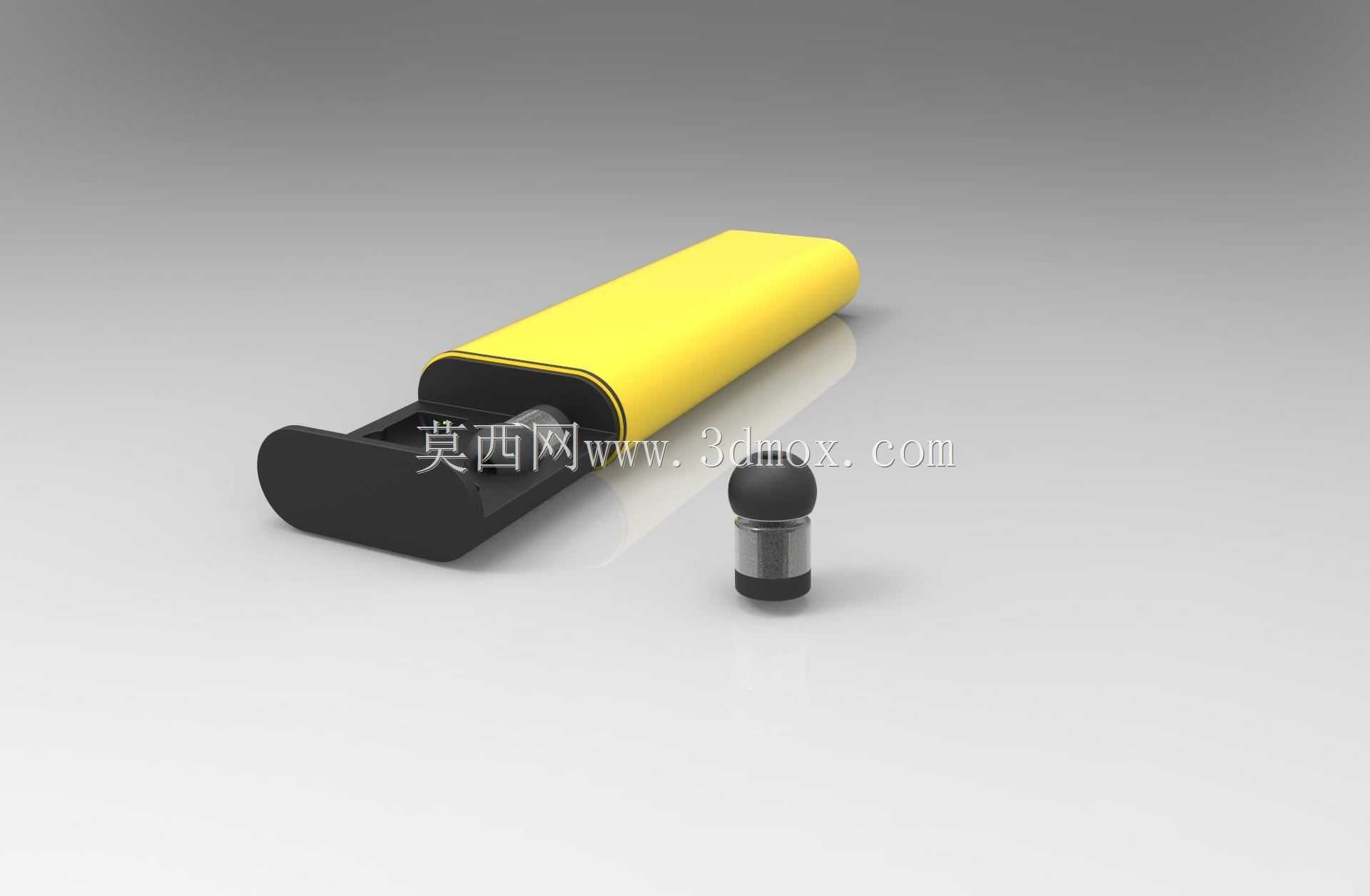

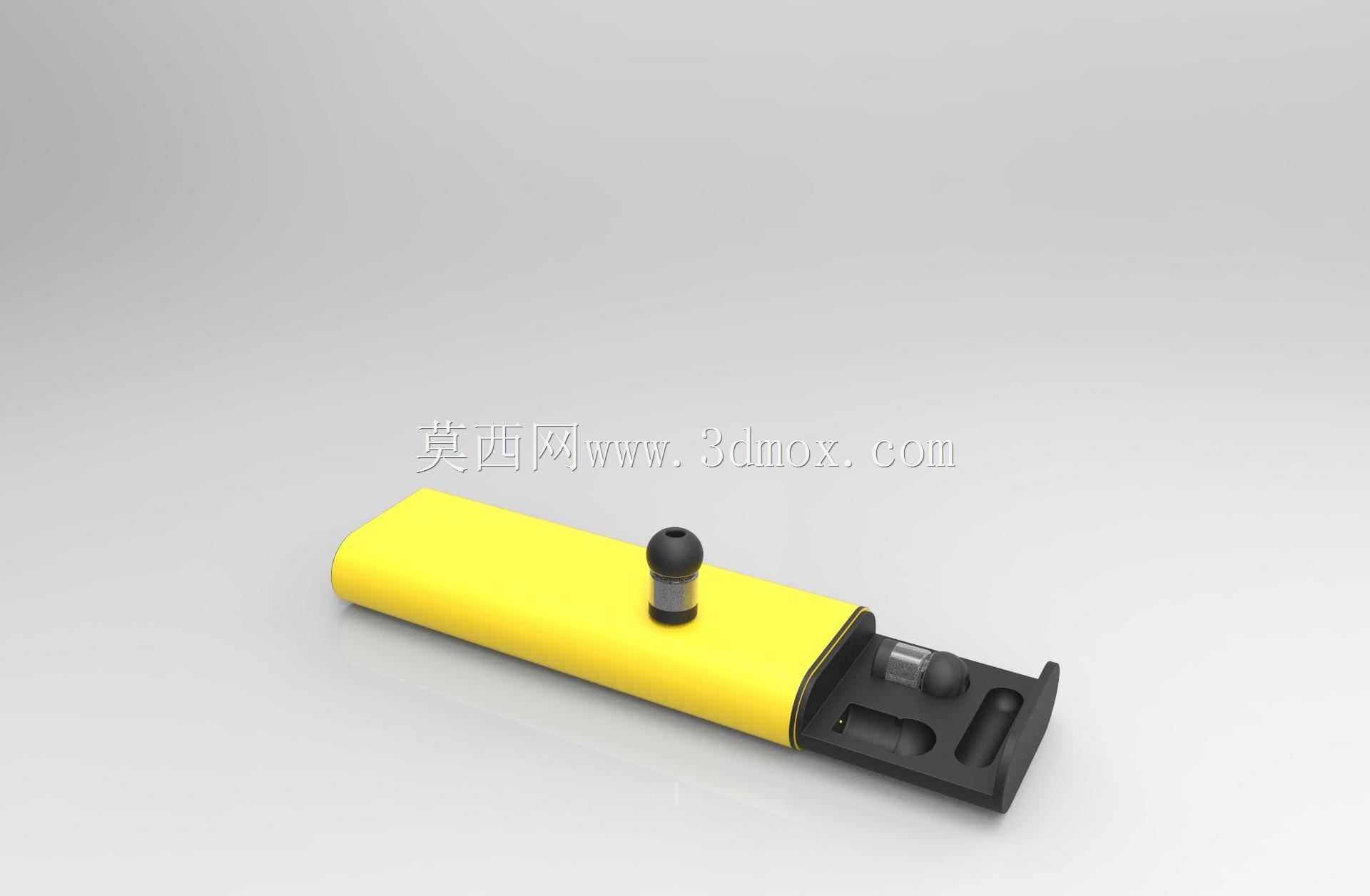

　　这款入耳式耳塞的结构设计，首先围绕日常通勤、差旅出行、办公降噪这类高频使用场景做落地考量，区别于传统有线耳机的缠绕收纳痛点，配套的长条形收纳仓采用抽拉式开合结构，用户单手持握即可完成耳塞的取放操作，不需要额外的翻盖卡扣动作，适配单手操作的使用习惯。从功能特性来看，耳塞本体采用分段式结构设计，入耳端的硅胶套预留了标准的装配卡槽，可兼容不同尺寸的替换耳塞套，满足不同耳道尺寸用户的佩戴需求，出声孔位置做了阶梯式的限位结构，避免硅胶套装配过深遮挡出声通道，影响音频输出效果。收纳仓的内部腔体做了仿形定位设计，耳塞放入后可被仓内的限位筋完全固定，即便收纳仓随背包、口袋晃动，耳塞也不会在仓内产生窜动磕碰，避免表面外观件被刮花，

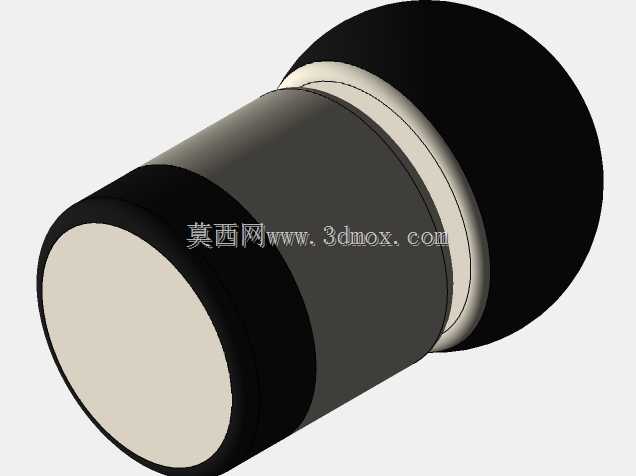

　　同时收纳仓的抽拉阻尼经过结构调校，抽拉行程控制在单指可推动的范围内，拉出后不会出现自动滑落的情况，闭合状态下仓体上下盖的贴合缝隙控制在0.1mm以内，可阻挡日常使用中的灰尘、飞溅水渍进入仓内，保护耳塞本体。设计过程中优先考虑了手持握持的人机尺寸，收纳仓整体做了大圆角过渡处理，所有棱边都做了R0.8以上的倒圆角，避免锐角硌手，仓体的截面直径控制在18mm，长度控制在85mm，可轻松放入牛仔裤口袋、小型挎包的侧袋中，不会占用过多收纳空间。耳塞本体的外形采用三段式阶梯结构，最下端的入耳段做了锥度过渡，可顺畅引导硅胶套装配，中间的握持段做了微凸的防滑纹理，用户取戴时可通过手指触感快速分辨耳塞的佩戴方向，

　　最上端的出声腔体内部预留了扬声器单元的安装空间，壁厚控制在1.2mm，既保证了结构强度，也不会过度占用内部空间，可容纳常规尺寸的动圈发声单元。从安装边界来看，收纳仓的内部腔体除了预留耳塞的放置空间，还可根据需求拓展小型充电模块的安装位，当前结构的仓体壁厚预留了0.3mm的后期喷涂层厚度，不管是做哑光橡胶漆还是亮面UV涂层，都不会影响抽拉结构的配合精度，仓体的抽拉配合面做了0.15mm的间隙设计，兼顾滑动顺畅度与闭合后的紧密性。耳塞本体的所有配合位置都做了拔模斜度处理，适配注塑量产的工艺要求，不需要后续做二次结构修改即可直接开模生产，入耳端的端面做了圆弧过渡，避免佩戴时对耳道产生硬接触压迫，提升长时间佩戴的舒适度。

　　不同于常规TWS耳机的方正充电仓设计，这款长条形收纳结构更偏向轻量化的便携定位，没有内置复杂的充电电路，整体重量可控制在20g以内，佩戴负重感极低，适合对便携性有高要求的用户群体，日常使用中可快速取出耳塞佩戴，用完直接推入收纳仓即可，不需要额外整理线材或者等待充电仓开合，操作链路更短。结构设计时还考虑了不同使用环境的适配性，耳塞本体的配合缝隙做了密封胶圈的安装槽位，可实现基础的生活防水能力，应对运动出汗、小雨天气的使用场景不会出现内部元件损坏的问题，收纳仓的抽拉端部做了防脱限位结构，抽拉到最大行程时会被限位筋卡住，避免用力过大将上盖完全抽出导致内部耳塞掉落。
