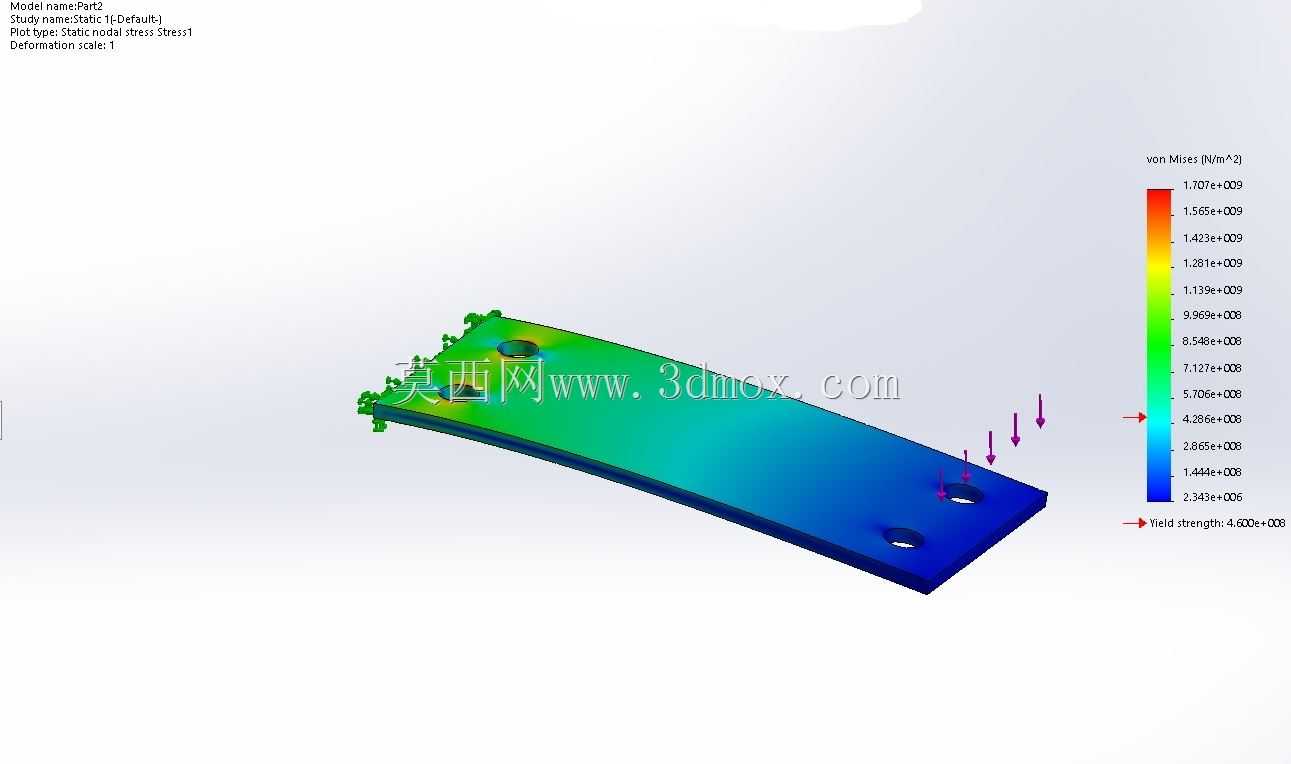

带有限元分析结果的受载钢板结构

　　在工装夹具的实际应用场景中，这类带安装孔的钢板构件多作为夹具的承载基体使用，直接承担工件装夹过程中传递的压紧载荷，同时需要保证装夹状态下的形位精度，避免因自身变形导致工件定位偏移。从实际使用工况来看，这类钢板通常通过端部的两个通孔完成与夹具基座的螺栓固定，安装时需要保证孔位与基座螺纹孔的同轴度误差控制在0.1mm以内，避免螺栓受附加剪切力影响连接可靠性。

　　设计这类承载钢板时，首先需要明确其受力边界：构件的固定端为两个安装孔所在的窄边区域，载荷施加在钢板的自由端侧，方向垂直于钢板平面向下，和本次有限元分析中箭头标注的加载方向完全一致。设计过程中需要优先校核两个核心指标，一是钢板在额定载荷下的最大变形量，要保证其变形值不超过夹具整体的精度允许阈值，避免装夹时工件出现位置偏移；二是钢板的最大等效应力值，必须低于所选板材的屈服强度，同时预留足够的安全系数，防止长期受载出现塑性变形甚至断裂失效。

　　从结构外形来看，该钢板采用等厚度矩形板材设计，固定端侧加工两个同轴的圆形通孔用于螺栓连接，自由端侧为平直的承载接触面，整体没有多余的减重槽或异形结构，这种设计一方面是为了降低加工难度，普通铣削设备即可完成全部加工工序，另一方面是为了保证应力传递路径平顺，避免出现尖锐转角导致的应力集中问题。从有限元分析的应力云图可以看出，应力最高的区域集中在固定端安装孔的周边以及钢板中部的过渡区域，这和悬臂受载构件的应力分布规律完全吻合，设计时可以针对这些高应力区域做适当的圆角过渡处理，进一步降低局部应力峰值。

　　在尺寸边界的把控上，这类夹具用钢板的厚度选择需要结合额定载荷大小、允许变形量综合计算，通常工装场景下使用的这类承载钢板厚度多在3mm到10mm区间，宽度根据装夹工件的尺寸适配，长度则需要根据夹具的操作空间确定，要保证操作人员在装拆工件时有足够的操作空间，同时避免钢板过长导致刚度过低。安装时两个固定螺栓需要按照规定的扭矩拧紧，避免预紧力不足导致钢板受载时出现窜动，也不能预紧力过大导致安装孔周边出现压溃变形。

　　实际生产中这类钢板的选材多选用45号钢或者Q235板材，若有更高的耐磨或者防腐需求，也可以选用不锈钢板材加工，加工完成后需要做去毛刺处理，承载接触面的平面度需要满足工装的精度要求，必要时可以做表面发黑或者镀锌处理提升防锈能力。在做静力学仿真分析时，需要准确设置板材的弹性模量、泊松比等材料参数，固定约束要完全限制安装孔区域的六个自由度，载荷施加要和实际工况的加载位置、方向、大小保持一致，这样得到的应力和变形结果才能真正指导结构优化，避免仿真和实际使用出现较大偏差。很多新手设计这类构件时容易忽略安装孔周边的应力集中问题，直接采用直角过渡，往往会导致实际使用时孔边过早出现裂纹，通过有限元分析提前识别高应力区域后，只需要在孔边加工出合适的圆角，就能在不增加整体重量和成本的前提下大幅提升构件的使用寿命。另外在设计时还要考虑钢板的安装兼容性，保证其安装孔位尺寸和现有夹具基座的孔系匹配，不需要额外加工过渡连接件，降低整体工装的制造成本和装配难度。
