立式多层储水罐体结构设计方案

　　在民用建筑给排水、小型工业生产供水、农林灌溉蓄水、户外临时作业供水等场景中，立式储水罐体是应用极为广泛的储液设施，这类设施的结构合理性直接决定了储水安全性、安装便捷性与长期使用的可靠性。本次设计的立式多层储水罐体，针对中小体量储水需求做了全维度的结构优化，完全适配户外露天安装、室内配套供水系统等多种布设场景。

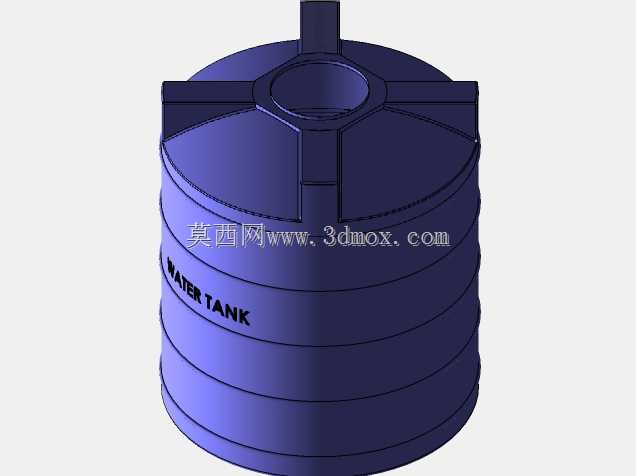

　　从实际使用需求出发，这类储水罐体常被放置在建筑屋顶、户外空地、设备机房边角等位置，安装空间往往存在边界限制，因此设计时首先对罐体的外形做了规整化处理：整体采用直筒式圆柱主体结构，相比异形罐体能够最大化利用单位占地面积的储水容积，圆柱结构自身的环向受力特性也能更好承载内部水体的静压力，降低罐壁长期承压出现形变的概率。罐体顶部做了对称分布的四道径向加强筋结构，从顶部中心的人孔/检修口位置一直延伸至罐壁顶部边缘，这一设计并非冗余结构——实际现场安装时，很多场景需要通过顶部吊耳做整体吊装就位，加强筋能够将吊装受力均匀分散到整个罐顶与罐壁衔接位置，避免单点受力导致罐顶开裂；同时日常使用中，运维人员偶尔需要登上罐顶做检修、清理作业，加强筋也能提升罐顶的承重能力，避免人员踩踏造成罐顶凹陷变形。

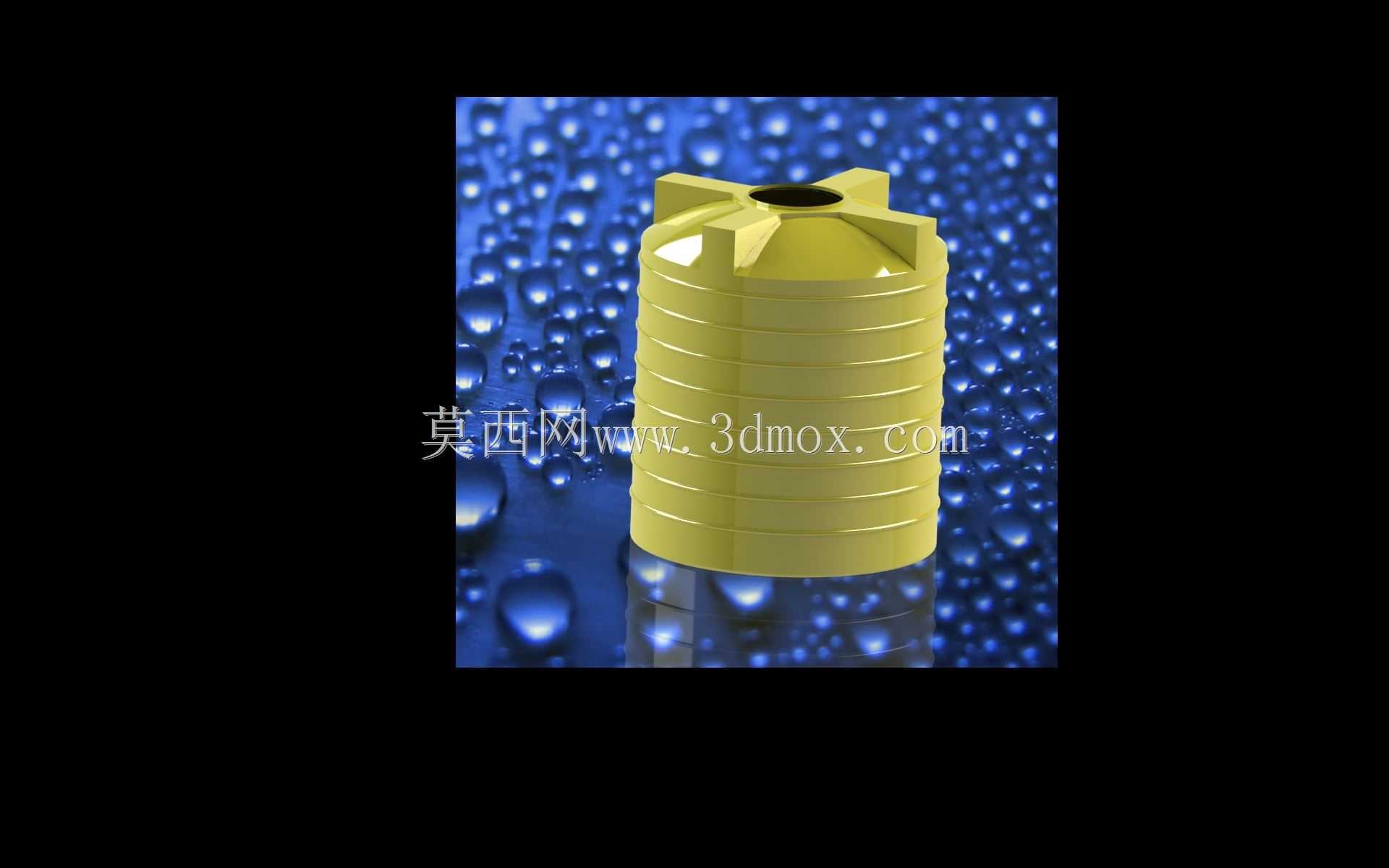

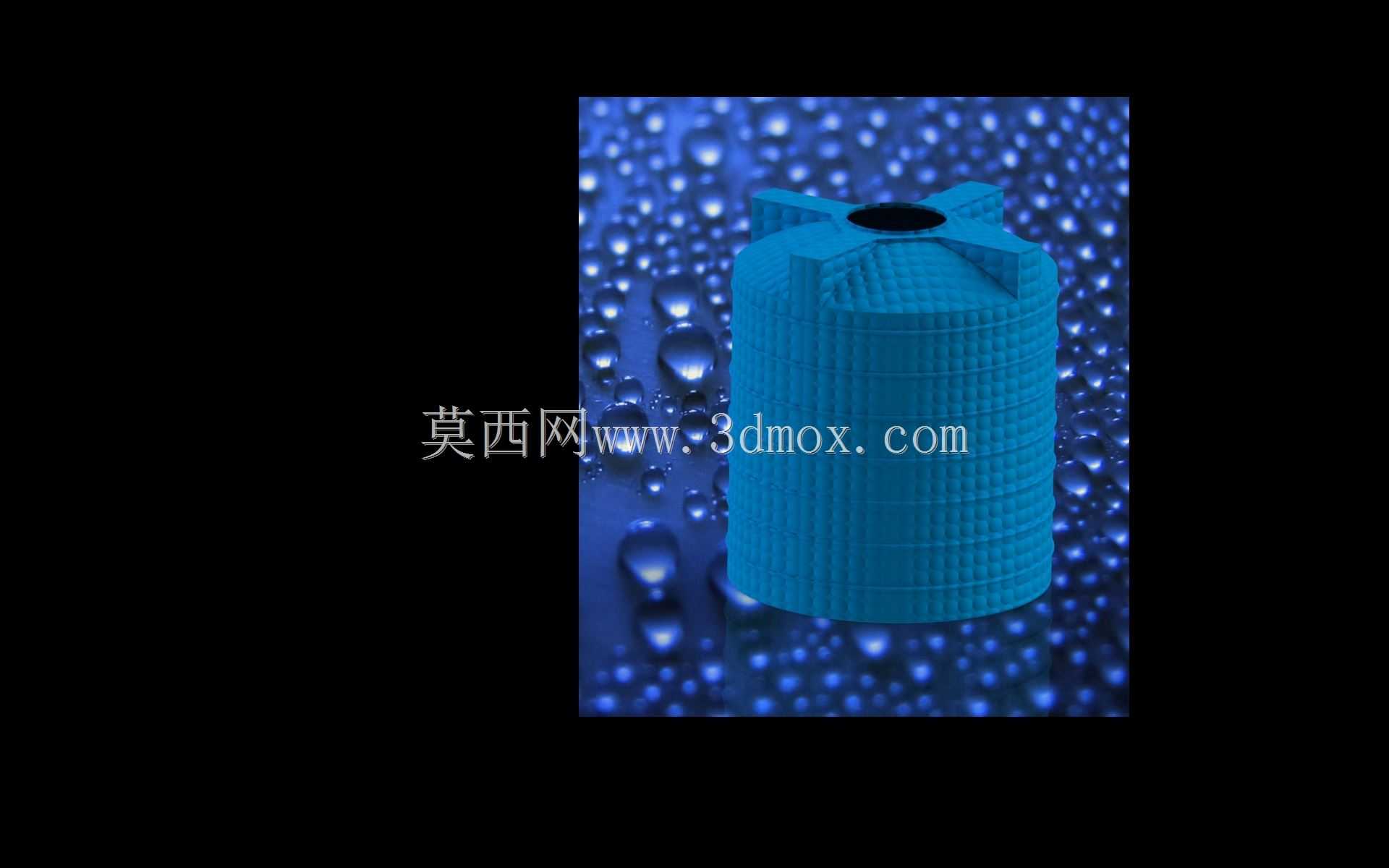

　　罐体侧壁采用了多层环形凸起的加强筋结构，也就是外观可见的分层环状结构，这一设计充分考虑了塑料滚塑成型工艺的特性与长期使用的结构强度需求：环形加强筋能够在不额外增加罐壁整体厚度的前提下，大幅提升罐壁的环向刚度，当罐体满载水体时，内部静压力会均匀作用在罐壁上，环形筋可以有效抵消罐壁向外扩张的应力，避免长期使用出现罐壁鼓胀、接缝开裂的问题；同时分层的环形结构也能在罐体堆叠运输时起到卡位作用，降低运输过程中罐体滑移磕碰的概率。罐体顶部中心预留的圆形开口为标准进水/检修一体化接口，可适配常规规格的法兰式进水管、液位计安装组件，开口周边做了加厚凸台处理，避免安装管道时拧紧螺栓造成开口位置开裂。

　　考虑到实际安装场景的地面平整度差异，罐体底部做了平底结构设计，相比锥底罐体不需要额外配套支架，直接放置在硬化的水平地面上即可完成安装，大幅降低现场安装的施工成本；平底结构与地面的接触面积更大，满载时单位面积的地面压强更小，即使是承载力一般的屋顶铺装层、户外泥土地面做简单硬化后也能放置，不需要额外做承重基础。罐体侧壁预留的标识区域可清晰标注罐体用途，避免现场混用不同储液介质的罐体，这类细节设计在多罐体并列布设的厂区、供水站场景中能够有效降低运维误操作的概率。

　　从安装边界维度来看，该罐体的直筒结构外径控制在常规入户门、货运电梯的通行尺寸范围内，不需要在建筑施工阶段提前预留吊装通道，后期改造项目也能顺利将罐体搬运至指定安装位置；罐体整体高度与直径的比例经过反复校核，既保证了储水容积满足常规场景需求，也避免高径比过大导致罐体满载时重心过高，提升了抗风、抗碰撞的稳定性，即使在户外露天布设遇到大风天气，也不容易出现倾覆问题。在功能适配性上，罐体可根据实际使用需求在侧壁预留不同高度的出水、排污接口位置，结构设计时已经在对应位置做了壁厚预留，现场开孔安装接头时不会出现结构强度不足的问题；顶部的加强筋结构也可作为外置液位开关、管道支架的安装固定点，不需要额外在罐体上焊接或打孔固定附属配件，减少对罐体本体结构的破坏。

　　不同于大型焊接钢制储水罐，该款罐体采用一体化成型工艺制作，结构上没有拼接焊缝，从根源上避免了焊缝锈蚀、渗漏的问题，更适合对水质洁净度有一定要求的民用供水、纯净水存储等场景；同时整体自重更轻，不需要大型吊装设备，两到三名作业人员即可完成就位、安装、管道对接的全流程作业，在小型供水项目、临时施工场地供水、农户庭院储水等场景中具备极强的适配性。设计过程中也充分考虑了低温环境下的使用需求，环形加强筋的结构预留了足够的形变余量，当罐内水体结冰体积膨胀时，环形筋位置可以产生微小的弹性形变抵消膨胀应力，避免罐体被冰胀裂，拓展了产品的适用地域范围。
