办公常用回形针结构三维建模设计

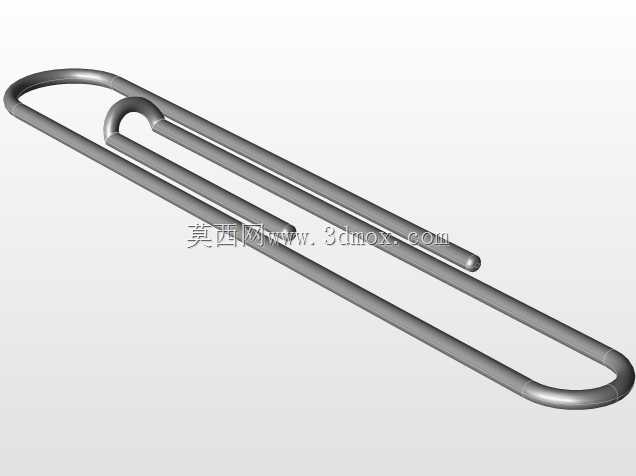

　　日常办公场景里，零散纸质文件的临时整理固定，始终离不开这类小型夹持文具的辅助，区别于订书钉的不可逆装订，这类弯折成型的金属丝构件可以反复拆装使用，不会在纸张表面留下穿孔损伤，适配财务票据整理、设计草图临时归集、办公文档分类夹持等多种轻量固定场景。从结构设计逻辑来看，整个构件采用单根弹性金属丝连续弯折成型，没有额外的拼接焊点或装配部件，整体依靠金属丝自身的弹性形变实现夹持功能，外层的弧形大弯段构成握持施力的区域，内侧平行排布的双段直丝构成与纸张接触的夹持工作面，两端的小半径圆弧过渡既避免了尖锐丝端刮伤纸面，也能在夹持时顺着纸张边缘顺滑滑入，不会出现卡滞戳破纸张的问题。建模过程中需要重点把控几个关键尺寸的公差配合，

　　首先是金属丝的线径选择，线径过粗会导致整体夹持力过大，掰开施力时手感偏硬，长期使用容易造成金属疲劳断裂，线径过细则夹持力不足，夹持较厚文件时容易松脱滑落，常规适配日常办公用纸的线径取值会控制在0.8mm到1mm区间，兼顾弹性与夹持力度。其次是内侧平行段的间隙设计，自由状态下两段平行丝的间隙要略小于单张A4打印纸的厚度，依靠金属丝的回弹力压紧纸张，间隙过大会导致夹持力不足，间隙过小则会导致夹入纸张时阻力过大，使用手感生涩。外侧大圆弧的弯曲半径需要匹配成年人手指捏合的接触尺度，半径过小会导致捏合时压强过大手感硌手，半径过大则会导致整体外形冗余，浪费存放空间。安装与使用边界层面，这类构件没有额外的安装固定需求，

　　单枚构件的最大夹持厚度通常在20张常规70gA4纸范围内，超过这个厚度后金属丝的形变量会超出弹性屈服极限，松开后无法恢复原有间隙，导致后续夹持松脱失效。建模时需要重点还原连续弯折处的圆弧过渡特征，不能出现直角弯折的结构，直角位置会产生严重的应力集中，反复形变过程中极易在弯折处出现断裂，所有弯折位置都要保留与线径匹配的自然过渡圆角，还原金属丝冷弯成型的工艺特征。从实际使用的工况来看，这类构件长期暴露在办公环境中，表面通常会做防锈镀层处理，建模时可以预留镀层的厚度余量，避免后续做渲染或工艺验证时尺寸出现偏差。日常存放时多枚构件可以自然嵌套堆叠，不会出现卡接缠绕难以分离的问题，这也要求建模时把控好外侧轮廓的弧度，

　　避免出现突兀的凸起结构导致多枚堆叠时互相勾连。不同于工业场景的重载夹持部件，这类小型文具的设计核心是在极小的材料用量下，实现稳定的轻量夹持功能，整个构件没有多余的结构冗余，单根线材弯折即可完成全部功能，生产工艺仅需冷弯、裁切、表面处理几个简单工序，量产成本极低，同时可以满足上万次的反复弯折使用需求，是典型的极简结构实现实用功能的设计案例。在做结构验证时，需要重点模拟捏合施力时的形变分布，确保最大应力集中位置的应力值低于金属丝的屈服强度，保证长期反复使用不会出现塑性变形，同时要校核两端圆弧的顺滑度，确保边缘没有尖锐棱角，避免使用过程中划伤手指或刮损纸张表面。
