四旋翼折叠式小型航拍飞行器结构设计

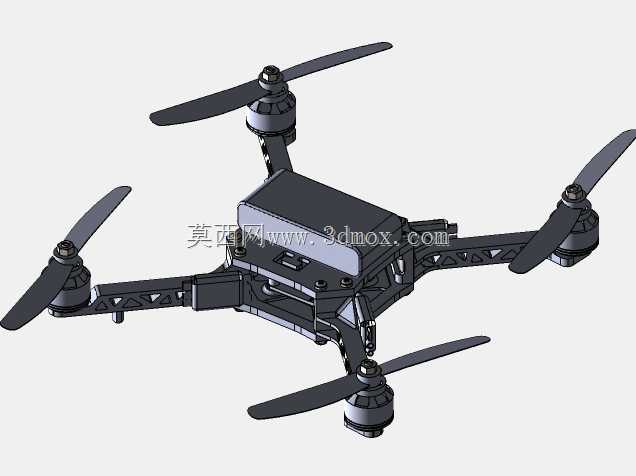

　　这款四旋翼飞行器采用类蜘蛛仿生式机架布局，四组机臂从中心主机身呈放射状均匀延伸，相邻机臂夹角保持90度，保证动力输出的力矩平衡，抵消单组旋翼转动带来的反扭力，避免飞行过程中出现自旋偏移。机臂与中心机身的连接位置做了镂空减重处理，在保证结构抗弯强度的前提下，尽可能降低非必要的结构重量，提升整机的推重比，延长续航时长。机臂末端的电机安装座采用下沉式设计，电机轴线与机臂平面保持垂直，确保旋翼旋转平面处于水平状态，减少动力输出的轴向损耗，每个电机安装座预留了标准的电机安装孔位，适配常用的外转子无刷电机，安装时无需额外打孔调整，直接通过螺丝锁紧即可完成动力单元的固定。中心主机身采用盒式分层结构，上层预留飞控、电池的安装空间，

　　下层可以搭载图传模块、航拍相机等任务载荷，机身侧板做了加强筋设计，抵抗飞行过程中产生的振动，避免机载电子设备因为长期振动出现接线松动、传感器漂移的问题。机臂采用可折叠的铰接结构，在非使用状态下可以将机臂向机身方向收拢，大幅缩小收纳尺寸，方便外出携带，铰接位置设置了锁紧卡扣，当机臂展开到工作位置时，卡扣自动锁止，避免飞行过程中机臂出现意外折叠，锁紧结构的配合间隙控制在0.1mm以内，既保证展开定位的精度，又不会因为间隙过大导致飞行时机臂晃动。旋翼采用两叶式螺旋桨，桨叶的翼型经过低速气动优化，在电机转速不高的情况下就能提供足够的升力，同时降低飞行时的气动噪声，桨叶与电机输出轴通过快拆桨座连接，更换桨叶时无需借助工具，

　　直接按压卡扣即可完成桨叶的拆装，日常维护和更换损坏桨叶的效率更高。从实际应用场景来看，这类小型四旋翼飞行器可以适配近景航拍、小型场地巡检、低空环境数据采集等场景，机身底部预留了通用的载荷安装接口，可以根据不同的任务需求更换航拍相机、小型气体检测模块、喊话器等不同的任务设备，不需要对机身结构做额外改造。设计过程中重点考虑了整机的重量分配，电池安装位置处于机身的重心正下方，当更换不同容量的电池时，重心偏移量控制在很小的范围内，不需要重新调整飞控的重心补偿参数，降低日常使用的调试难度。机臂的长度经过反复核算，保证相邻旋翼在旋转过程中不会出现打桨的问题，同时尽可能缩小整机的轴距，提升飞行器在狭小空间内的机动性能，适合在楼道、林间、

　　室内等狭窄空间内飞行作业。机身的所有结构棱角都做了圆角过渡处理，避免尖锐棱角在搬运或者飞行意外碰撞时造成划伤，也能减少碰撞时的应力集中，提升结构的抗冲击能力，当飞行器出现轻微碰撞时，圆角结构可以分散冲击力，降低机臂断裂、机身开裂的概率。电路走线全部隐藏在机臂和机身的内部空腔中，避免导线外露在飞行过程中被气流吹动产生晃动，也能减少导线被旋翼打到的风险，走线位置预留了足够的线长余量，折叠机臂时不会拉扯到导线，避免线路断裂。起落架采用一体化延伸设计，从机身底部直接延伸出支撑脚，不需要额外安装独立的起落架部件，进一步降低整机重量，支撑脚的高度经过计算，保证机身搭载相机时，相机镜头不会接触地面，同时降落时可以起到缓冲作用，吸收降落时的冲击能量，保护机身内部的电子设备。
