双门运动概念跑车尾部结构三维数模

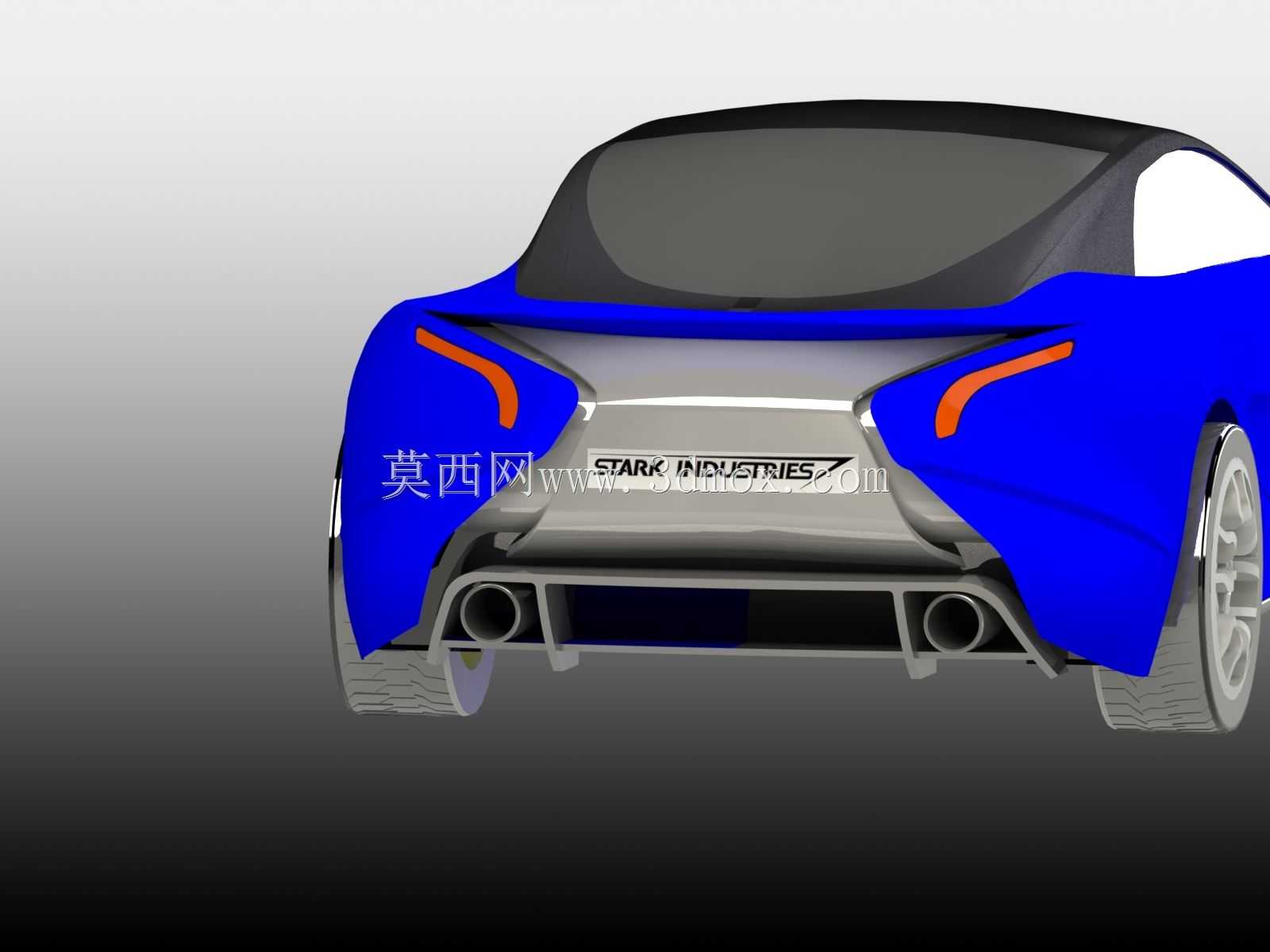

　　该模型聚焦双门运动型乘用车的尾部结构设计，完整还原了概念跑车的尾部造型特征与结构布局，可用于汽车造型评审、空气动力学仿真验证、车身结构设计参考等场景。从实际工程应用角度看，该尾部造型首先服务于高速行驶状态下的空气动力学性能，车尾上部的溜背过渡曲面与后风挡形成连续的负压引导面，能够减少车尾涡流区的产生，降低高速行驶时的空气阻力，同时两侧隆起的肩线结构在车辆变道、过弯时能够梳理侧向气流，提升高速行驶的稳定性。车尾中部的品牌标识安装区域做了内凹式结构设计，既保证了标识安装的平整度，也通过曲面落差形成视觉层次，避免尾部造型过于单调。两侧的尾灯采用狭长的回旋式造型，嵌入车身侧围与尾门的衔接处，安装边界与车身曲面做了零阶连续匹配，

　　灯组内侧预留了线束穿装与固定卡扣的安装位，能够满足后期灯具装配的公差要求。后保险杠区域采用分层式结构设计，上部与尾门曲面做顺滑衔接，下部集成了双边共两出的排气尾嘴安装位，排气尾嘴采用圆形大口径设计，安装法兰面与后保下护板预留了15mm的隔热间隙，能够避免排气高温对塑料材质后保造成热形变影响，后保下部的扩散器结构采用多段式导流槽设计，能够梳理车底气流，快速导出车底负压区的空气，提升车辆下压力。从设计思路上看，该模型在造型阶段就同步考虑了结构可行性，所有外观曲面的拔模角度均控制在3度以上，侧围与尾门的分缝位置设置在曲面曲率变化平缓的区域，能够降低后期冲压成型的难度，减少钣金件的回弹风险。车身尾部的安装边界方面，

　　后防撞梁的安装点在模型中预留了对应的位置坐标，与后保内侧的安装支架定位孔保持同轴度公差在0.2mm以内，能够满足总装车间的装配精度要求。后轮拱的造型采用宽体式外扩设计，轮拱边缘与轮胎的静态间隙预留了35mm，能够容纳大尺寸运动轮毂与低扁平比轮胎，同时在悬架上下跳动时预留足够的运动空间，避免轮胎与轮拱发生干涉。车尾上部的尾翼采用集成式设计，与后备箱盖为一体化曲面结构，相比加装式尾翼能够减少零部件数量，降低装配复杂度，同时尾翼的上翘角度经过曲面曲率优化，能够在不增加过多风阻的前提下提供额外的下压力。该模型的曲面构建均采用G2连续标准，相邻曲面之间的曲率变化均匀，没有突兀的折角，既能够满足外观A级曲面的评审要求，也能够为后续的结构设计、

　　模具开发提供准确的数模基础。在实际研发流程中，这类概念车尾部数模还可用于油泥模型的铣削加工参考，通过数模数据编程加工油泥模型，能够快速验证造型的实际视觉效果，减少造型迭代的周期。同时该数模也可用于人机工程验证，比如后备箱开启角度、尾部牌照安装区域的视野校核、后保险杠的离去角验证等，离去角通过后保最低点与后轮接地点的连线计算，预留了足够的角度能够满足日常道路通过性需求，避免上下坡时刮擦后保险杠。
