斯塔克工业主题能量饮料罐外观结构设计

　　本次完成的能量饮料罐体三维结构设计，核心面向快消品包装、影视IP衍生周边两大应用场景，在常规铝制两片罐的成熟结构基础上做了外观适配与细节优化，兼顾量产可行性与IP辨识度。从实际使用场景出发，这类罐体既可以直接对接饮料灌装生产线完成量产，作为功能饮料的上市销售包装，也可以等比例缩放后作为潮玩手办的配套配件、桌面装饰摆件，适配不同领域的使用需求。

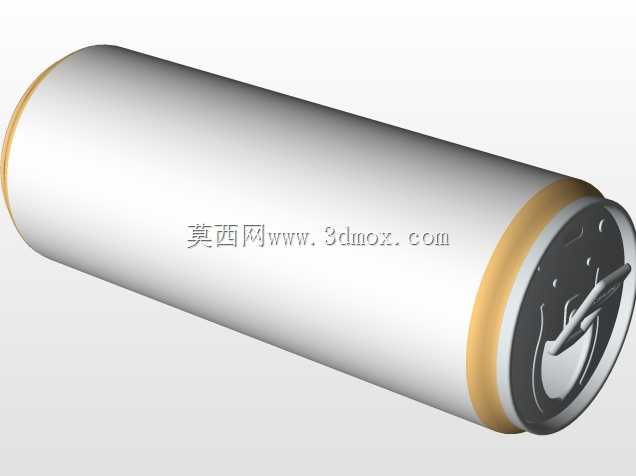

　　设计初期先锚定了常规便携能量饮料罐的通用尺寸边界，整体采用等直径圆柱主体结构，罐身直径控制在66mm，总高度控制在158mm，这个尺寸刚好适配市面上主流的自动售货机货道、便利店冷藏柜陈列槽，同时匹配常规罐装饮料的手持握持尺寸，单手握持时手指可完全环抱住罐身，不会出现直径过粗握持打滑、或者高度过高重心不稳容易倾倒的问题。罐底采用标准的内凹圆弧底结构，凹入深度为8mm，这个结构一方面可以增强罐体竖直放置时的结构稳定性，抵消罐内充入的二氧化碳或者内容物重力带来的底部形变，另一方面可以在堆叠运输时让上层罐体的底部嵌入下层罐体的顶部卷边位置，提升整托运输时的堆叠稳定性，减少运输过程中的磕碰移位。

　　罐身主体采用0.28mm厚度的食品级铝合金板材做拉伸成型，壁厚均匀控制在公差±0.02mm范围内，既保证罐体有足够的抗挤压强度，日常放在背包里承受常规挤压不会出现瘪罐漏液的问题，又能控制整体空罐重量在13g以内，符合轻量化包装的成本控制要求。罐身表面做了哑光迷彩纹理的印刷适配设计，预留的印刷区域从罐底卷边上方10mm位置一直延伸到罐口卷边下方15mm位置，避开上下卷边的压合区域，避免印刷层在卷边加工过程中出现掉漆、褶皱的问题。罐身正面预留了竖向的品牌标识印刷位，标识采用高对比度的深色底浅色字设计，即使在光线较弱的冷藏柜内也能快速被消费者识别，同时标识边缘做了1mm的留白边，避免印刷套准误差导致标识边缘模糊。

　　罐口部分采用标准的202型易拉盖适配结构，罐口卷边外径控制在52.3mm，和市面上通用的铝制易拉盖完全匹配，不需要单独开模制作封盖配件，直接可以复用现有成熟的易拉盖供应链，降低开模与量产成本。易拉盖的拉环采用标准的外开式结构，拉环铆钉位置做了局部加厚处理，开启时的扳动力控制在15-20N之间，既不会因为扳动力过小导致运输过程中误开，也不会因为扳动力过大导致消费者开启困难，同时拉环开启后开口直径控制在38mm，既可以直接对口饮用，也可以方便插入常规直径的吸管，适配不同的饮用习惯。

　　在结构细节处理上，罐身和上下卷边的过渡位置都做了R1.5mm的圆角过渡，避免尖锐的直角边在加工、运输过程中划伤操作人员或者消费者，同时圆角过渡可以减少拉伸成型过程中的应力集中，降低罐体冲压成型时的开裂不良率。罐身内部预留了标准的食品级内涂层喷涂空间，涂层厚度控制在0.01mm，既可以隔绝铝合金材质和酸性饮料内容物的直接接触，避免内容物和金属发生反应影响口感，也不会因为涂层过厚导致罐体整体尺寸超差，影响后续的灌装、封盖工序。

　　针对IP衍生周边的使用场景，模型也预留了改装适配空间，如果作为非盛装用途的摆件，可以将罐身壁厚加厚到1mm，采用树脂或者PLA材料做3D打印成型，罐口位置可以预留螺纹结构，改装成收纳罐、笔筒等桌面收纳容器，此时罐体内腔直径保持在60mm，可以容纳常规尺寸的笔、回形针等桌面小物件，底部可以粘贴1mm厚的硅胶防滑垫，放置在光滑桌面时不会出现滑动。如果作为手办配套的场景道具，可以按照1:6或者1:12的比例做等比例缩放，缩放后所有的壁厚、圆角、卷边结构都按比例同步调整，保证缩放后的模型细节完整，不会出现结构失真的问题。

　　从结构验证的角度，模型在建模过程中已经完成了拔模角度检查，所有拉伸方向的拔模角度都控制在1.5度以上，完全适配金属冲压拉伸或者注塑成型的脱模要求，不需要额外做结构调整就可以直接对接模具开模工序。同时模型做了壁厚均匀性检查，整个罐体没有出现壁厚突变的位置，避免成型过程中出现缩痕、填充不满等成型缺陷。罐身的印刷区域也做了曲面展开校验，展开后的平面图案没有拉伸变形，直接可以导出给印刷工序做菲林制作，不需要再做图案的调整适配。
