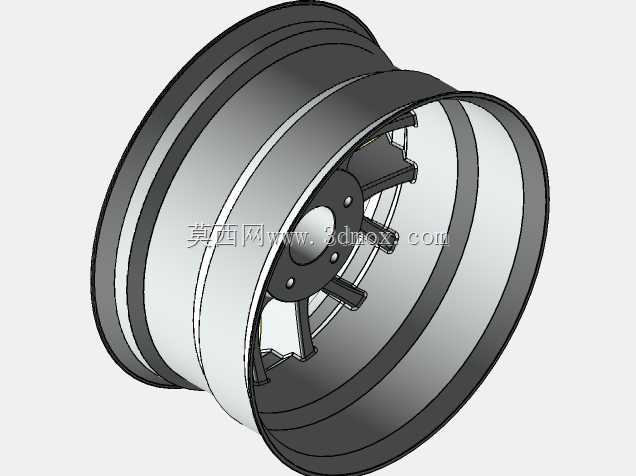

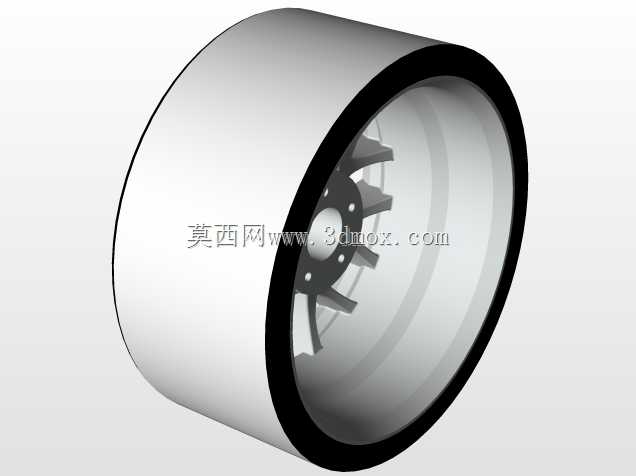

汽车轮毂轮辋结构三维设计

　　汽车车轮作为整车行走系统的核心承载部件，轮辋部分的结构合理性直接关系到轮胎装配可靠性、行驶平顺性与整车操稳表现，日常设计过程中需要兼顾轮胎匹配、安装定位、动平衡性能、结构强度等多维度的工程要求，不能只做外观曲面的堆砌。

　　从实际应用场景来看，这类轮辋结构适配乘用车辆的无内胎真空轮胎装配，轮缘的凸起高度、胎圈座的锥角设计完全遵循乘用车轮辋的通用规格要求，胎圈座位置设置的15度锥面能够保证轮胎充气后胎圈与轮辋紧密贴合，避免高速行驶过程中出现轮胎脱圈、慢泄气的问题；轮辋的槽底深度经过反复校核，既能够满足轮胎拆装时的操作空间需求，又不会因为槽深过大削弱轮辋整体的径向刚度，日常售后维修场景下，普通扒胎设备即可完成轮胎拆装作业，不需要额外定制专用工装。

　　设计过程中首先确定的是安装边界参数，中心的定位孔与车辆转向节的轴头配合，采用过渡配合公差带，保证车轮安装后的同轴度，避免高速行驶出现方向盘抖动的问题；周围均匀分布的螺栓孔按照乘用车常用的孔位分布圆直径设计，螺栓孔的沉台结构能够匹配轮毂螺栓的球面贴合面，螺栓拧紧后可以自动对中，保证轮辋安装面与轴头端面完全贴合，不会出现安装偏斜导致的轮辋端面跳动超差。轮辐部分的支撑筋采用等强度设计思路，从中心安装盘位置向轮辋内壁平滑过渡，筋条的厚度从中心到边缘按照应力分布梯度逐渐变化，在保证支撑强度的前提下尽可能降低整体重量，减少非簧载质量，提升整车的悬挂响应速度。

　　轮辋的整体宽度、偏距参数经过匹配校核，安装后车轮的轮距变化量控制在合理范围内，不会与翼子板、悬挂摆臂、刹车卡钳发生运动干涉，转向过程中轮胎不会蹭到轮拱内衬；轮辋的内壁预留了气门嘴的安装孔位，孔位位置避开轮辐的支撑筋，方便充气操作，同时孔位周边做了翻边强化处理，避免长期使用后出现应力开裂。

　　从结构强度角度考虑，轮缘位置做了加厚卷边处理，应对车辆过坑、上路肩时的侧向冲击，避免轮缘变形导致的轮胎密封失效；轮辋与轮辐的连接位置采用大圆角过渡，减少应力集中，在承受整车垂直载荷、转弯侧向力、制动扭矩的复合工况下，应力峰值控制在材料许用应力范围内，满足常规乘用车的疲劳寿命要求。设计过程中还考虑了动平衡性能，整个轮辋的壁厚均匀性控制在合理公差范围内，轮辐的支撑筋沿圆周方向等角度均匀分布，减少初始不平衡量，降低后期动平衡校正时需要添加的平衡块重量，避免高速行驶出现车轮抖动。

　　日常建模过程中，这类轮辋结构需要先绘制旋转截面草图完成轮辋基体的创建，再通过拉伸、切除命令完成轮辐支撑结构的建模，最后对所有的锐边做倒圆角处理，避免应力集中，同时建模过程中需要保留所有的安装基准面，方便后续做装配干涉检查、有限元强度分析，也方便后续工程图的尺寸标注与公差标注。
