双作用振荡式动力机械结构设计

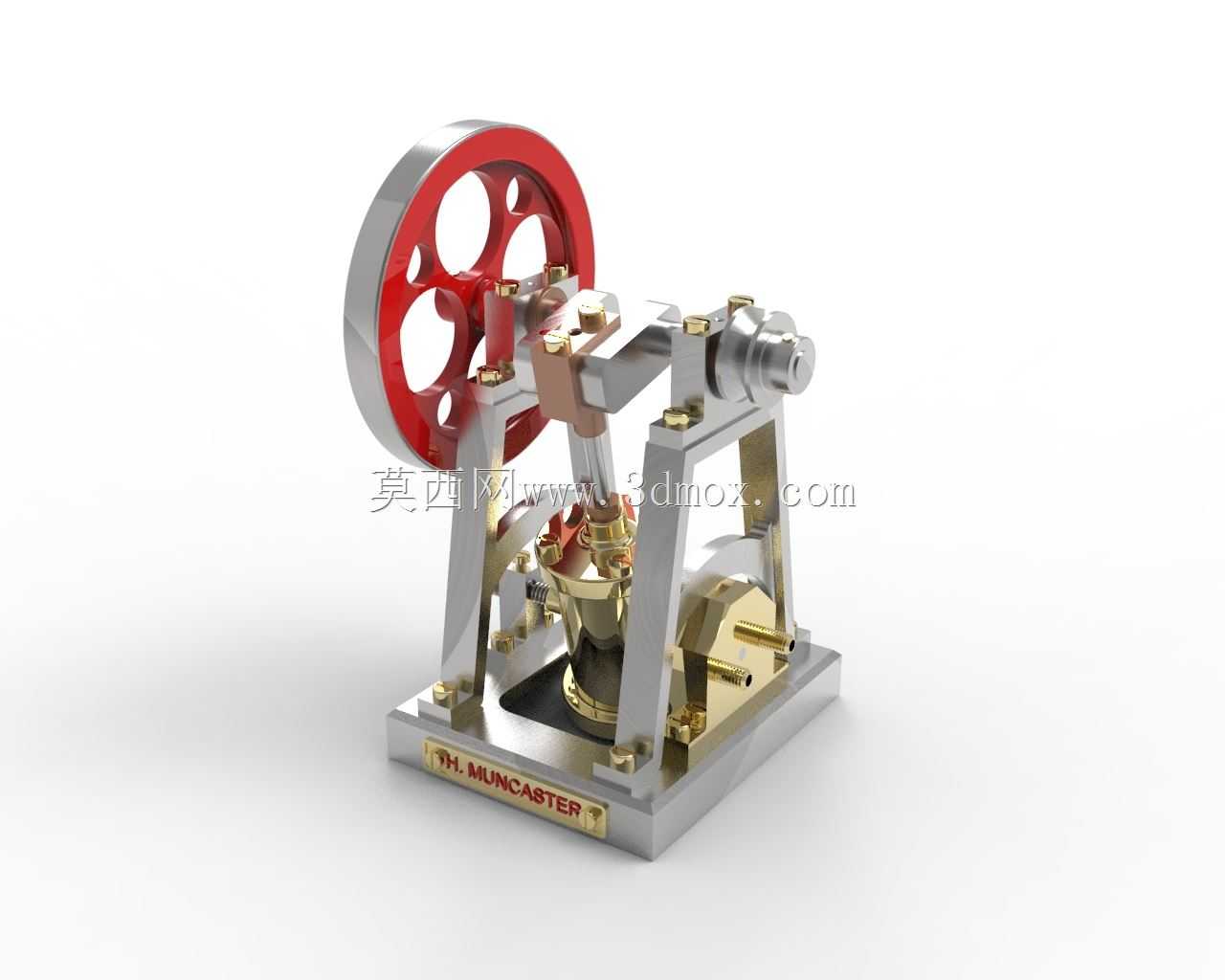

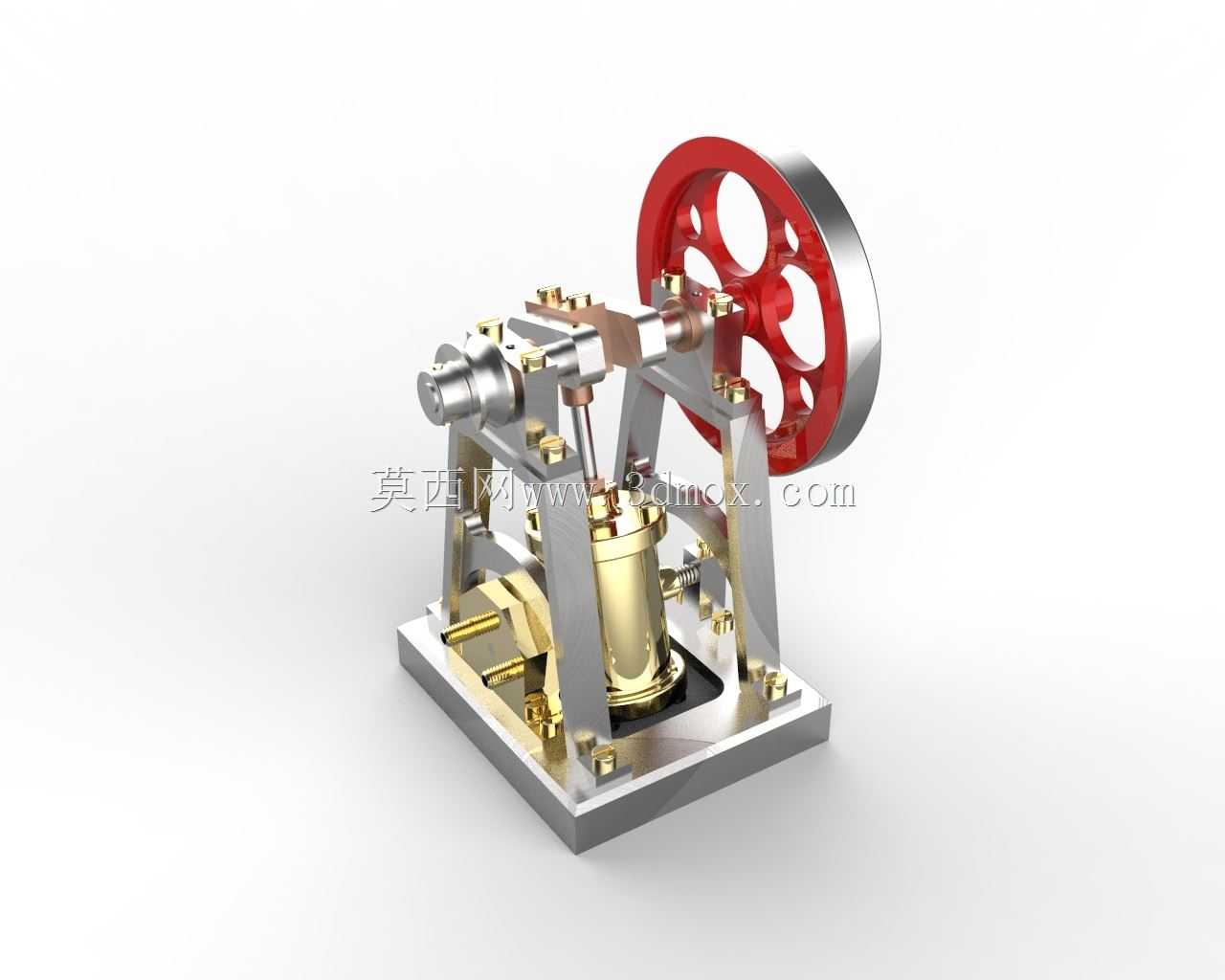

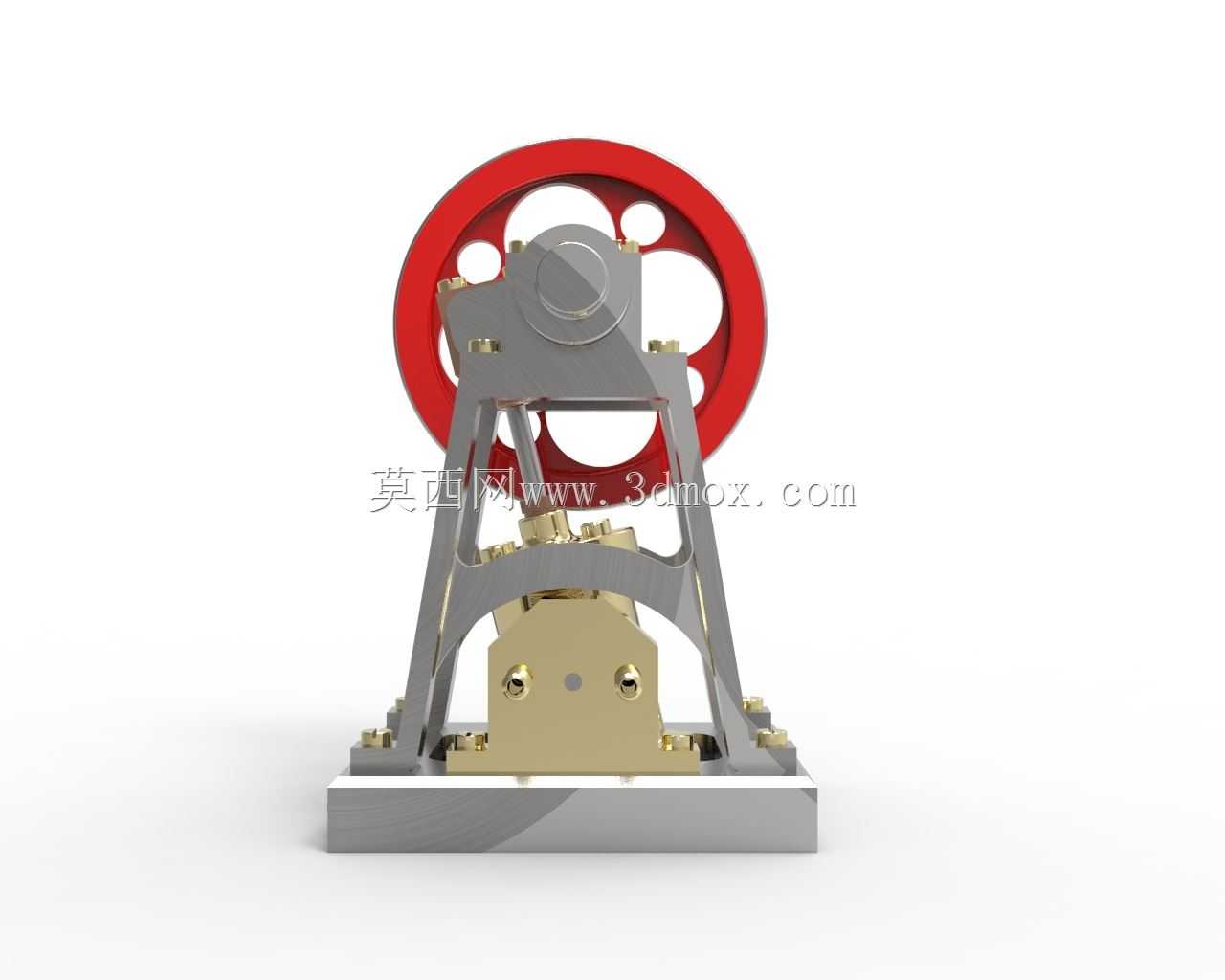

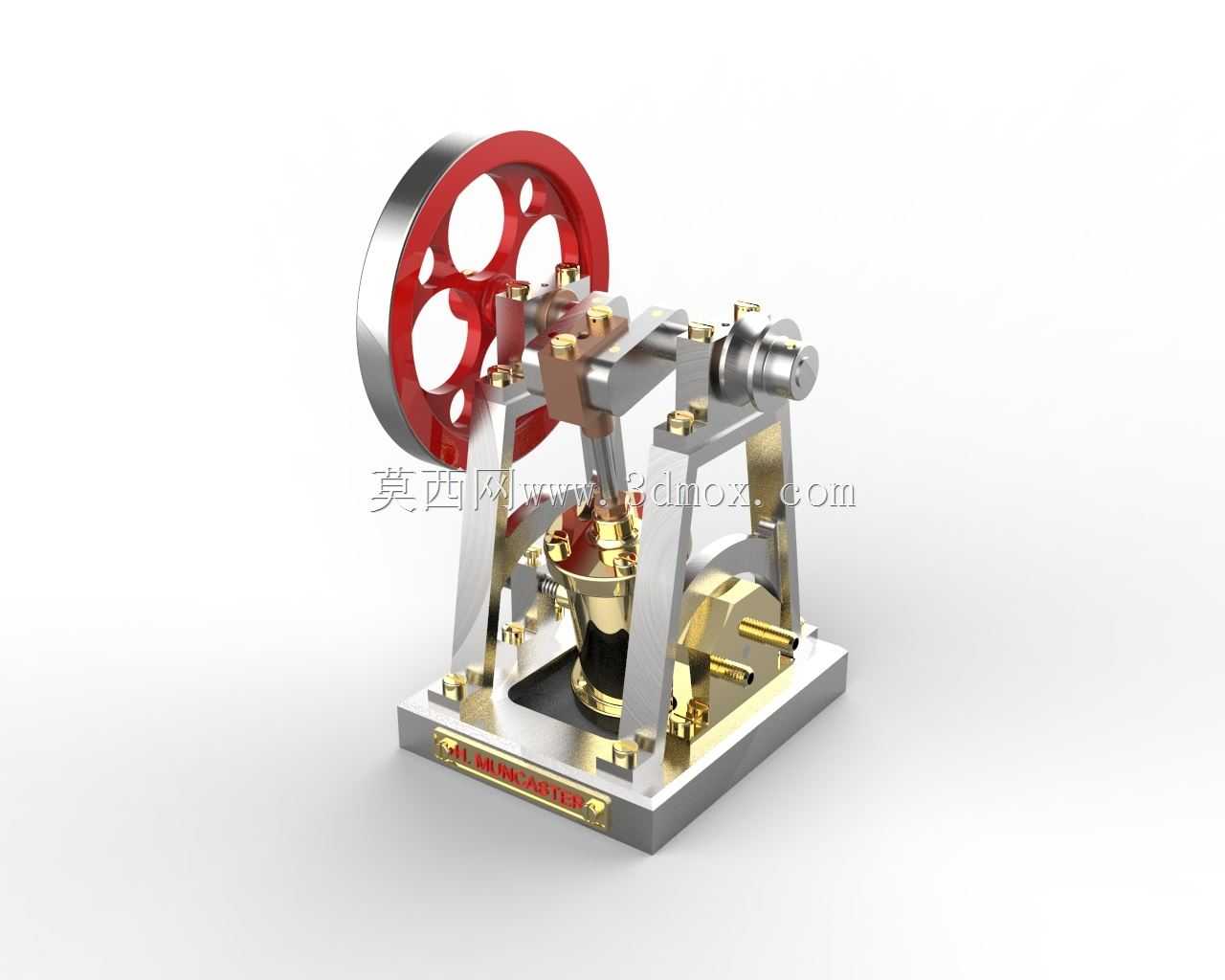

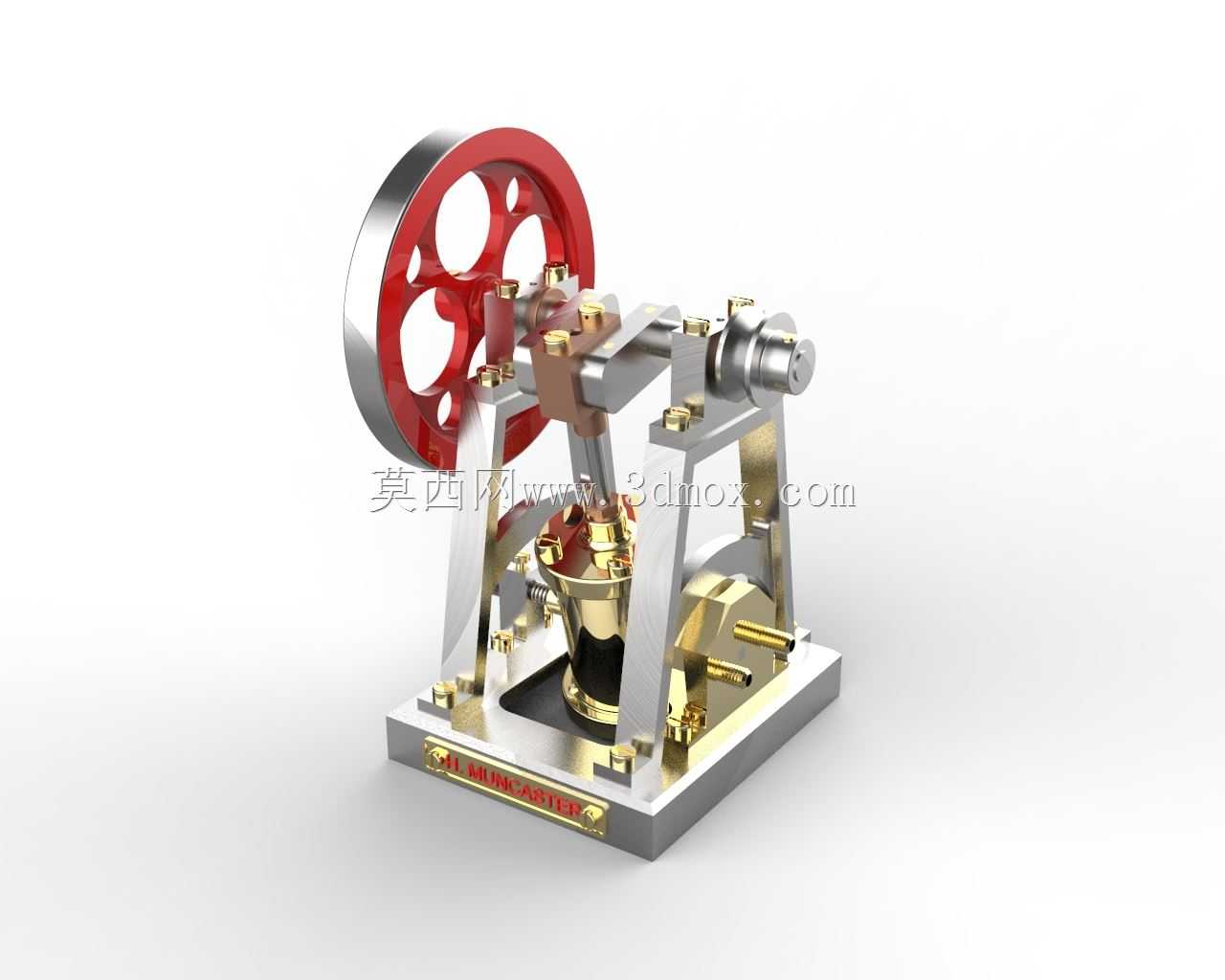

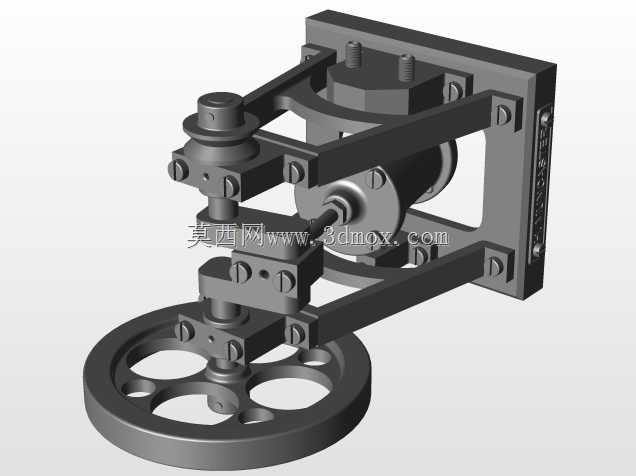

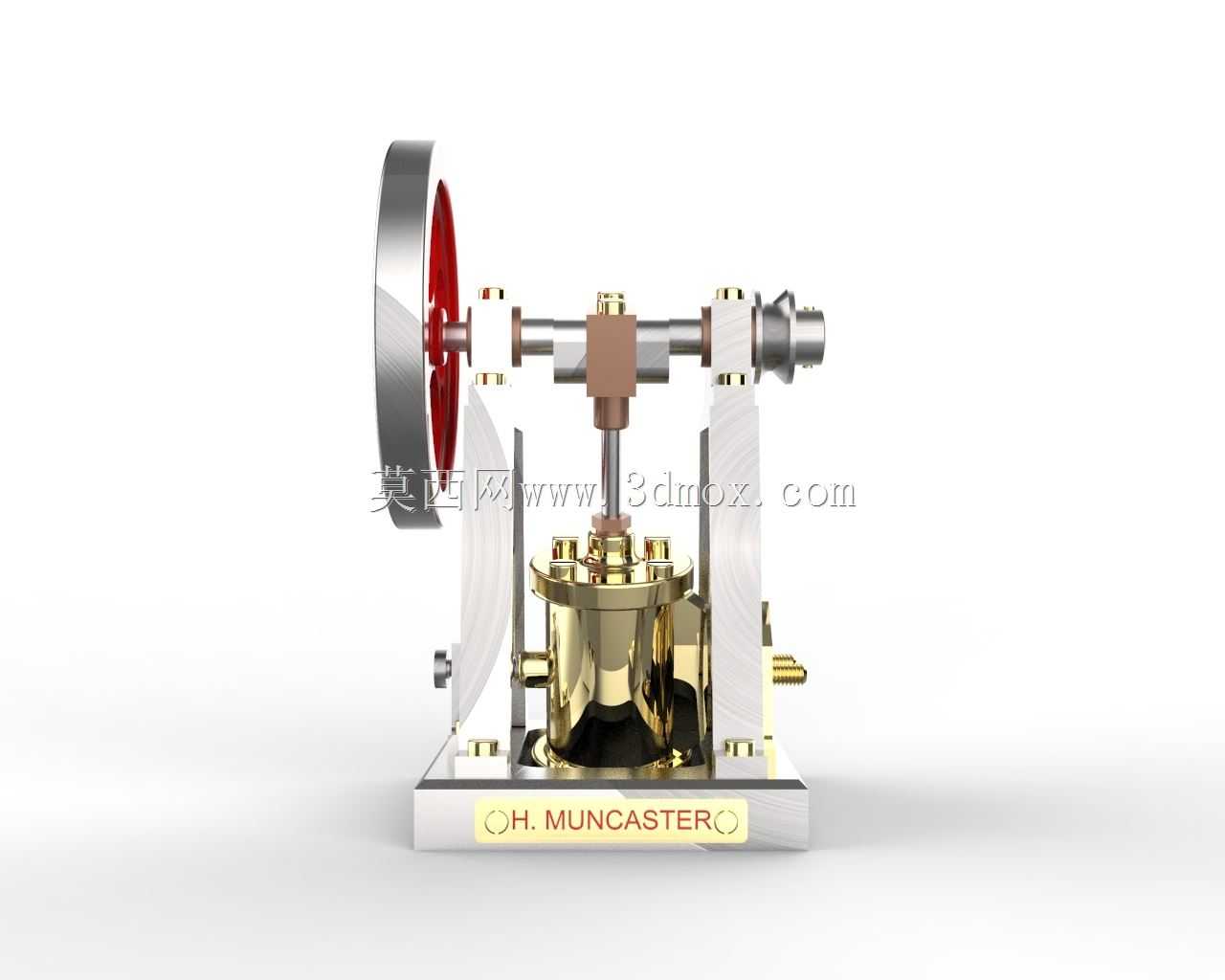

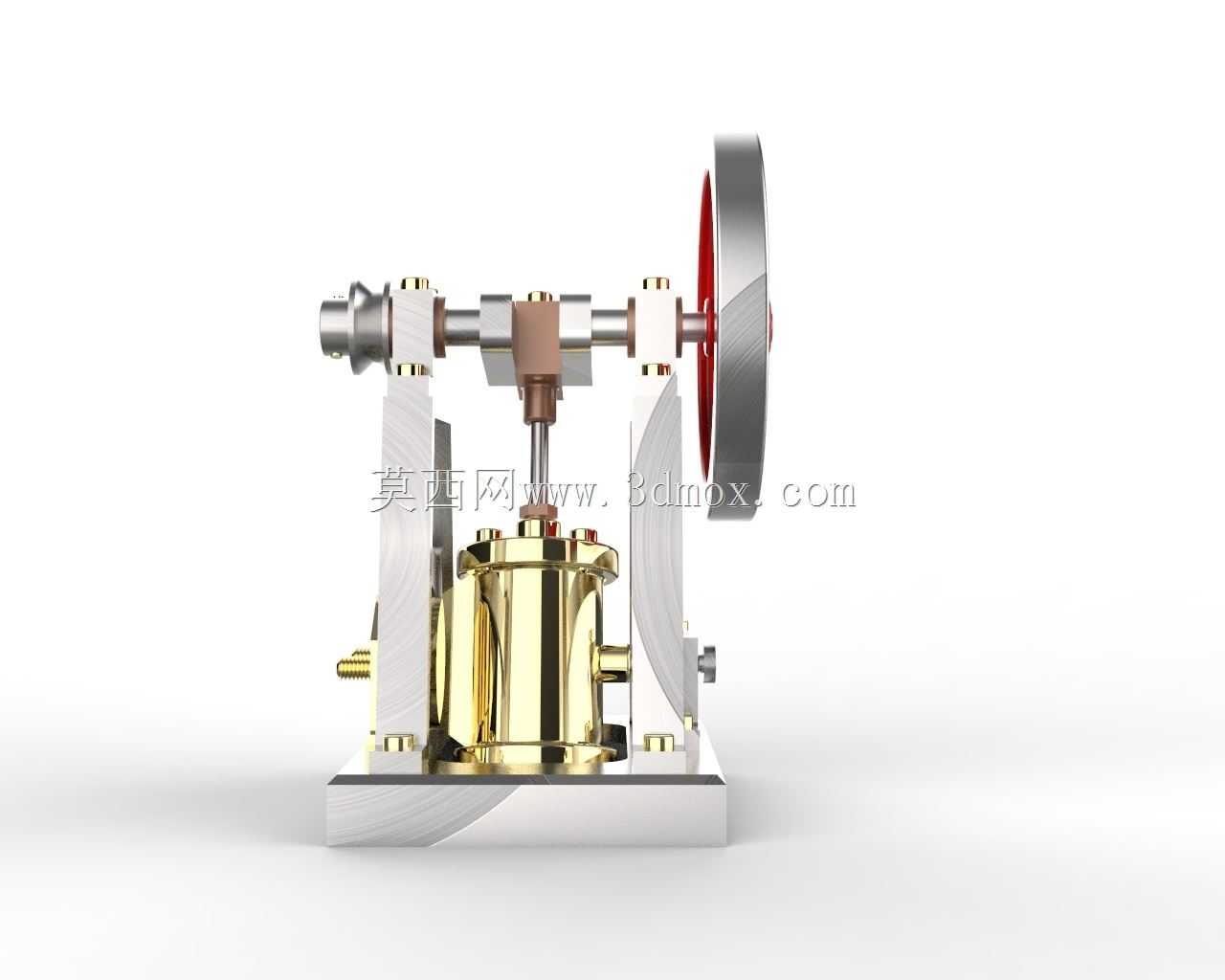

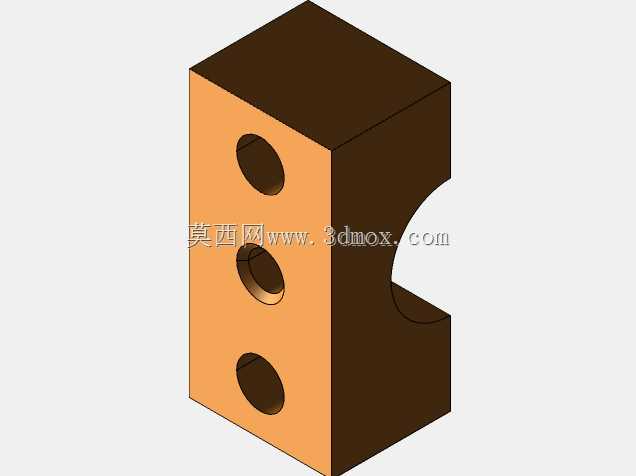

　　这类双作用振荡动力结构，常被用于小型热能转换演示装置、微型动力输出试验台，也可作为教学场景下的热力循环原理演示载体，帮助从业者直观理解往复式动力转换的机械逻辑，部分同原理的小型化结构还可适配低功率动力需求的特种小型设备，作为独立动力源完成旋转动力输出。从结构功能来看，该装置采用双作用做功逻辑，相比单作用往复结构，能够在活塞的两个行程方向均完成动力输出，大幅提升能量转换过程的连续性，降低动力输出的脉动幅度，让飞轮端的旋转输出更平稳，无需额外配置大惯量的额外配重结构即可维持稳定运转。整套结构的支撑框架采用立式门型布局，两侧立式支撑臂承担曲轴、连杆组件的径向载荷，底部一体式安装基座既作为整个装置的承载基准，也集成了动力腔的安装定位面，

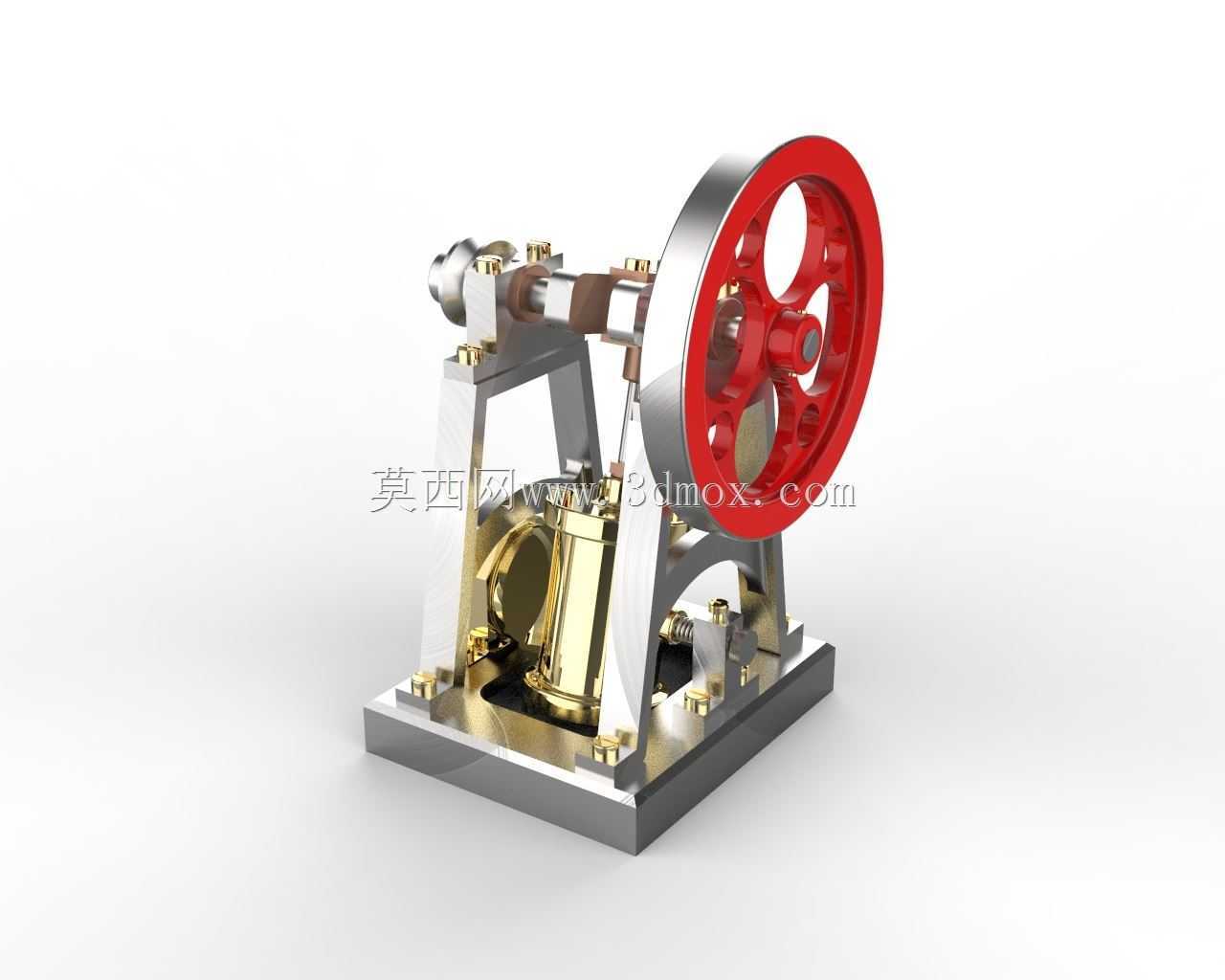

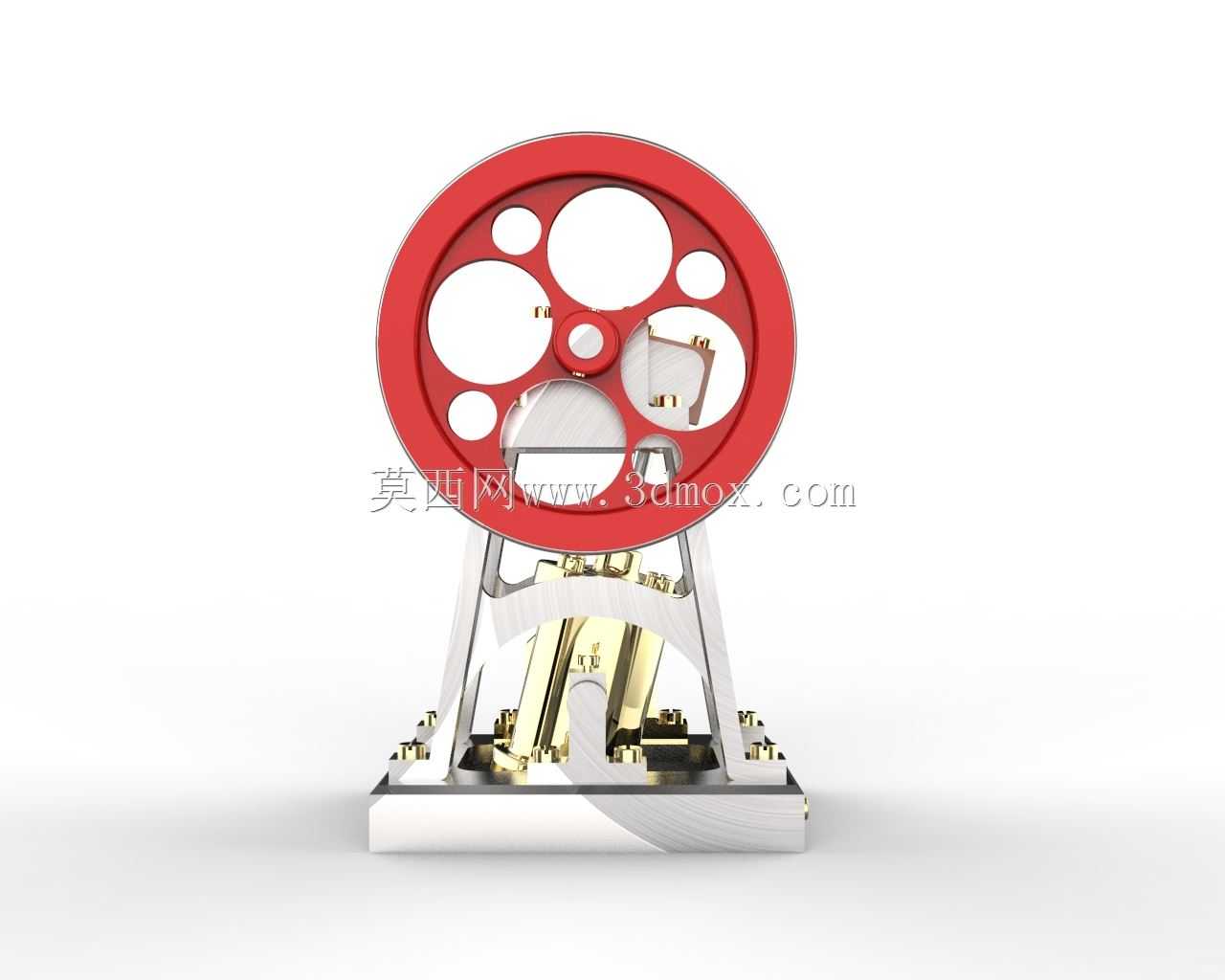

　　所有连接位置均采用螺栓紧固的可拆卸设计，方便后续拆解维护、调整配合间隙。设计过程中，首先需要匹配活塞行程与曲柄偏心距的对应关系，双作用结构的活塞两侧均设置动力作用腔，因此连杆与活塞的连接位置需要避开两侧腔室的密封边界，保证往复运动过程中密封件不会出现偏磨，同时要核算连杆摆角的合理范围，避免摆角过大导致侧向分力过高，加剧活塞与腔壁的磨损。带轮辐结构的大直径飞轮安装在曲轴动力输出端，依靠自身转动惯量储存做功行程的多余能量，带动曲轴越过止点位置，维持整套机构的连续运转，飞轮的轮辐开孔设计既降低了自身重量，也减少了高速转动时的空气阻力。从安装边界来看，整套装置的基座采用矩形安装面，四个角点设置有沉头安装孔，

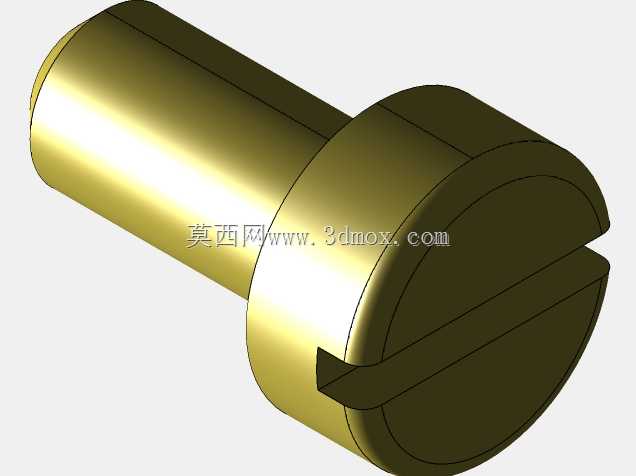

　　可直接通过螺栓固定在试验台架或安装基板上，安装时需要保证基座平面的平面度公差不超过0.05mm，避免框架受力变形导致曲轴转动卡滞；曲轴的支撑轴承采用卧式同轴安装设计，两侧支撑位的同轴度公差需要控制在0.02mm以内，保证曲轴转动时无额外径向载荷。传动链路中，连杆两端分别采用铰接结构连接活塞与曲柄销，铰接位置配置有耐磨衬套，可承受长期往复摆动的磨损，同时预留有润滑脂加注空间，方便定期维护加注润滑介质，降低铰接位置的摩擦损耗。动力腔与活塞的配合间隙根据工作介质的不同设置合理范围，若采用压缩空气作为驱动介质，间隙控制在0.02-0.03mm即可保证密封效果同时降低运动阻力，若适配热力做功场景，则需要额外预留热膨胀间隙，

　　避免工作温度升高后活塞出现卡滞。整套结构的外露传动部件均未设置额外防护罩，在教学演示场景下可直观观察到曲柄连杆的运动过程、飞轮的转动状态以及活塞往复运动与旋转输出的对应关系，方便学习者理解往复式动力转换的完整逻辑。在实际选型适配时，可根据所需的输出转速、扭矩需求调整曲柄偏心距、活塞直径以及飞轮的惯量参数，比如需要低转速大扭矩输出时，可适当增大曲柄偏心距与活塞直径，同时提升飞轮惯量来维持运转稳定性；需要高转速输出时，则可减小活塞行程、降低飞轮重量，减少运动部件的往复惯性力，提升动态响应速度。结构的所有金属零部件均采用硬质金属加工，支撑框架与基座采用表面防锈处理，运动配合面经过精加工处理，保证表面粗糙度满足运动配合要求，减少摩擦损耗，延长整套装置的使用寿命。
