L型弯柄地脚锚固螺栓结构设计

　　在建筑结构、重型设备安装、输电塔架固定、桥梁附属构件连接等场景中，L型锚杆是承担预埋锚固、抗拔抗剪载荷的核心紧固件，其结构合理性直接决定上部连接构件的长期服役稳定性。不同于普通直杆螺栓，L型弯折结构的核心作用是在混凝土浇筑预埋阶段，通过弯折段与混凝土基体的咬合作用，大幅提升锚固件的抗拔承载力，避免受载后出现杆体被整体拔出的失效问题。

　　本次设计的L型锚杆覆盖M10、M12、M16、M20四种常用公称直径规格，适配不同载荷等级的锚固需求：M10规格多用于轻型支架、管线支吊架、小型设备基座的预埋固定，单根设计抗拔载荷可达12kN；M12规格适配普通工业设备底座、厂区护栏、轻型钢结构柱脚的锚固，单根抗拔设计值为18kN；M16规格可满足中型设备基座、输电塔脚、幕墙主龙骨的预埋要求，单根抗拔承载力设计值为32kN；M20规格则针对重型设备、大跨度钢结构柱脚、桥梁防撞护栏基座等重载场景，单根抗拔设计值达55kN，可同时承担垂直方向的拉拔载荷与水平方向的剪切载荷。

　　设计阶段首先明确了杆体的受力路径：上部直杆段加工标准公制粗牙螺纹，用于穿过被连接件的安装孔后通过螺母锁紧，将上部构件的载荷传递至杆体；下部直杆段为光杆结构，与混凝土基体充分握裹，传递轴向载荷；末端90度弯折段为核心锚固结构，当杆体受拉有向外滑移趋势时，弯折段的端面与侧面会挤压周边混凝土，形成机械咬合抗力，抵消拉拔载荷。为避免弯折处出现应力集中导致杆体断裂，弯折内圆角半径统一设置为杆体公称直径的1.5倍，既保证冷弯加工时杆体不会出现裂纹，也能让受载时弯折处的应力分布更均匀，不会出现局部应力峰值超过材料屈服强度的问题。

　　尺寸边界的设定充分考虑了现场施工与安装的适配性：螺纹段长度统一按对应公称直径的2.5倍设计，既保证双螺母锁紧时的螺纹啮合长度满足防松要求，也预留了不超过10mm的安装调节余量，适配不同厚度的被连接件基座与垫片组合；光杆段长度可根据实际预埋深度需求调整，常规供货规格的光杆长度为公称直径的15-25倍，满足不同强度等级混凝土下的最小锚固深度要求；弯折段的水平段长度统一设置为公称直径的4倍，保证咬合抗力足够的同时，不会因弯折段过长导致预埋时与结构钢筋出现干涉。

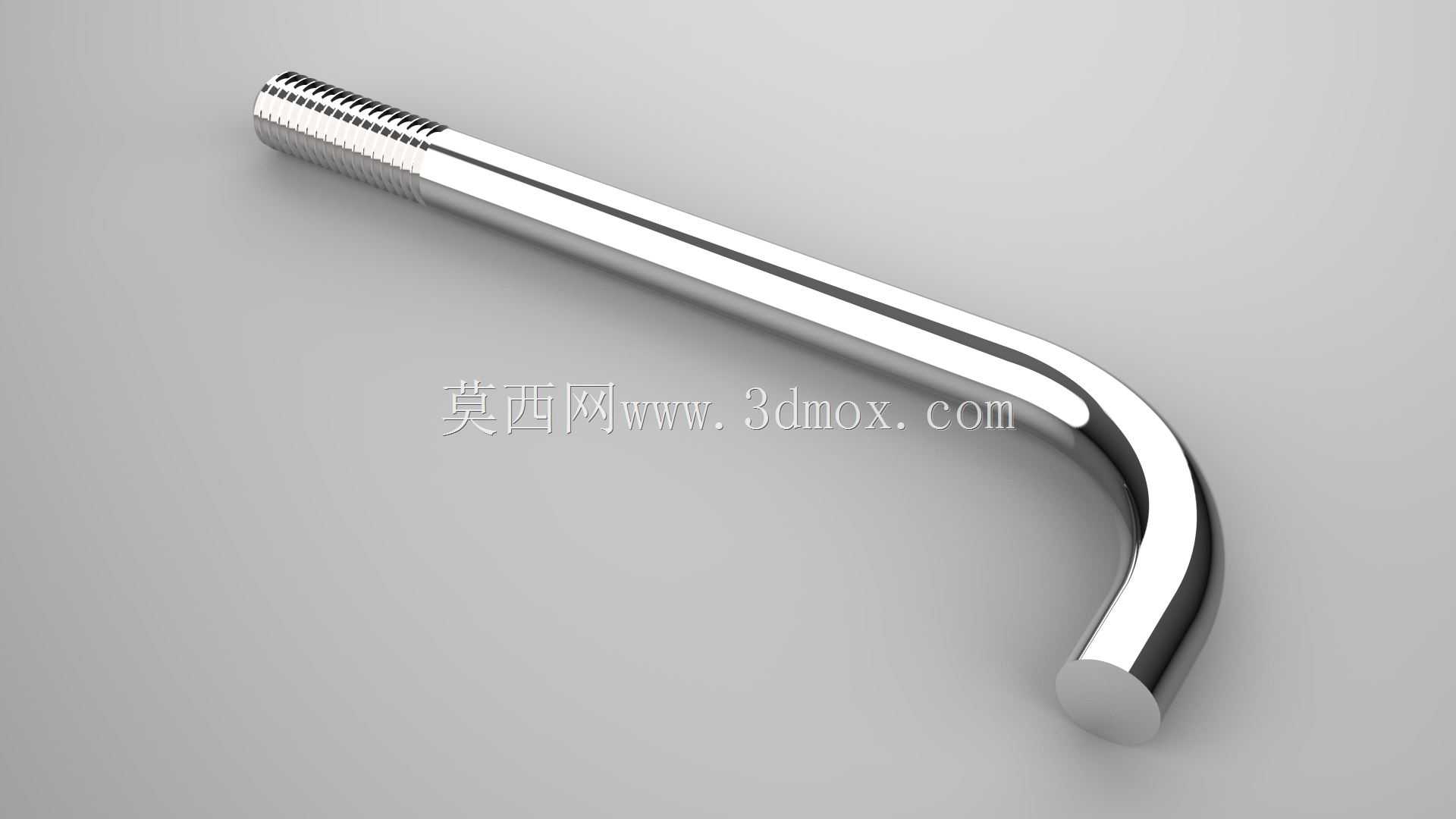

　　外形设计上杆体采用等直径圆钢加工，表面做镀锌钝化处理，既可以抵御混凝土中的碱性物质腐蚀，也能适应户外露天工况下的防锈需求；螺纹段加工精度满足6g级公差要求，可与标准六角螺母、平垫、弹垫直接适配，无需现场二次攻丝处理；末端弯折处的切口做倒钝处理，避免施工安装时划伤作业人员，也防止尖锐棱角在混凝土浇筑时出现应力集中导致周边混凝土开裂。

　　实际选型应用时，需要根据上部构件的总载荷、动载系数、混凝土强度等级确定锚杆的规格与预埋深度：比如C30混凝土工况下，M16规格的最小预埋深度不应小于240mm，弯折段应朝向结构内部，避免朝向构件边缘导致混凝土劈裂失效；安装时需保证锚杆的外露螺纹段与基础面垂直，倾斜角度偏差不超过2度，否则锁紧后会产生附加弯曲应力，降低锚杆的实际承载能力。对于有抗震要求的安装场景，可在螺纹段搭配防松螺母或锁紧垫片，避免长期振动下螺母出现回转松动。

　　建模过程中对杆体的同轴度、弯折角度做了参数化约束，修改公称直径参数时，螺纹参数、圆角半径、弯折段长度可同步更新，方便设计人员快速生成不同规格的锚杆模型，直接用于装配体的干涉检查与工程图导出；模型的螺纹特征采用简化修饰结构，既满足工程图的标注要求，也能减少装配体的文件体量，提升大场景装配时的软件运行效率。
