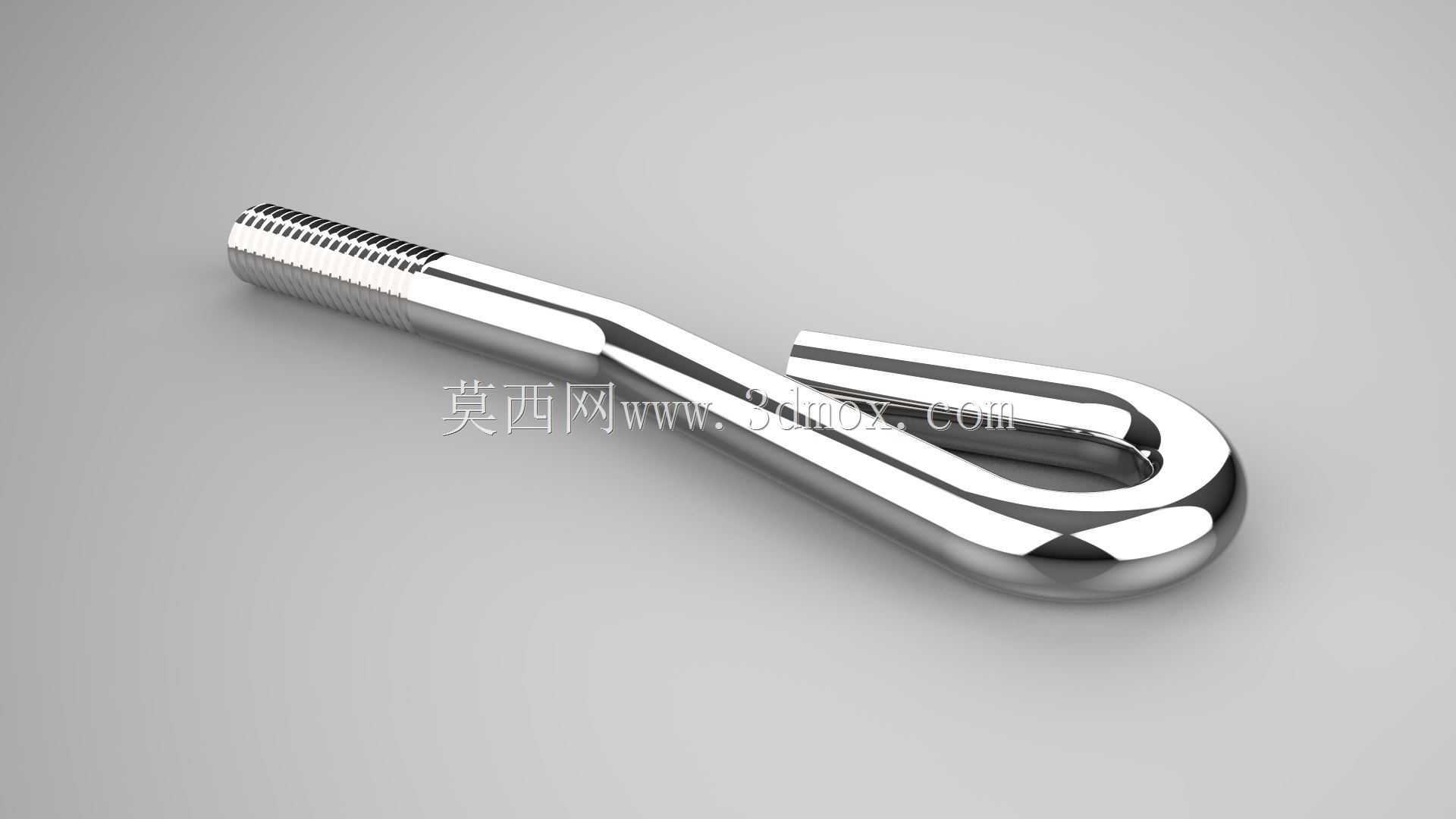

JA型弯钩锚栓多规格参数化三维结构

　　幕墙龙骨的后置预埋偶尔也会用到小规格的JA型锚栓。很多新手建模的时候容易忽略弯钩段的尺寸逻辑，其实这个弯钩不是随便弯个圈就行，弯钩的直线段长度、弯曲半径、弯钩开口方向都有明确的工程要求：弯曲内径不能小于锚栓杆径的2.5倍，弯钩末端的平直段长度不能小于杆径的3倍，不然浇筑混凝土的时候弯钩部位容易出现应力集中，受拉的时候会直接把弯钩拉直，从混凝土里拔出来。这次建模的时候特意把螺纹段的长度做了参数化关联，不同规格的螺纹段长度是匹配对应的螺母厚度、垫片厚度、调平余量来做的，比如M10的螺纹段留了45mm长度，足够放下两个螺母加平弹垫，还留了20mm左右的安装调平余量，现场安装的时候就算柱脚底板的孔位有几毫米偏差，做设备基础、钢结构立柱、大型管线支架安装的工程人都清楚，预埋锚栓是整个载荷传递路径里最不能出问题的环节，JA型弯钩锚栓作为预埋锚栓里应用最广的品类之一，这次做的参数化模型覆盖了M10到M48全系列常用规格，完全是照着现场实际安装的边界条件来搭的结构，没有做多余的理想化简化。先从实际使用场景说，这类弯钩锚栓不像膨胀螺栓靠摩擦握裹力受力，它是靠端部的弯钩勾住混凝土基础内部的钢筋网片或者底层配筋，把上部结构的竖向拉力、水平剪力直接传递到混凝土基础的整体结构里，常见的场景包括轻型钢结构厂房的柱脚预埋、工业管廊的支架固定、大型设备的基础地脚固定、输电塔架的基础锚固，甚至民用建筑里的大型设备基座、

　　或者基础浇筑的时候锚栓预埋有轻微的高度误差，也能通过螺母调整到合适的安装高度，不用现场切割重新套丝。再说到安装边界的问题，很多设计人员选锚栓的时候只看杆径的抗拉强度，忘了算锚栓在混凝土里的预埋深度，这次模型里把每个规格对应的最小预埋深度也做了设计参考：M10到M16的小规格锚栓，预埋深度不小于25倍杆径，弯钩段要伸到基础底部钢筋网片的下方，勾住横向主筋；M20到M30的中规格锚栓，预埋深度不小于30倍杆径，弯钩位置要和基础内的箍筋做绑扎固定，避免浇筑混凝土的时候锚栓被振捣棒碰偏；M36到M48的大规格锚栓，预埋深度不小于35倍杆径，除了弯钩之外，还要在锚栓杆身上加焊定位箍筋，和基础的主筋焊接成整体，

　　不然大载荷下很容易出现锚栓周围混凝土开裂的问题。建模的时候还特意还原了杆身的过渡细节，螺纹段和光杆段的退刀槽做了0.5mm的圆角过渡，避免应力集中，弯钩和光杆段的弯曲部位没有做直角处理，完全按照实际冷弯工艺的成型效果做了圆弧过渡，做有限元受力分析的时候不会出现局部应力异常偏大的问题。另外考虑到现场安装的时候经常出现锚栓定位偏差的问题，这个模型的弯钩方向是可以参数化调整的，同一个规格的锚栓可以快速调整弯钩的朝向，匹配不同项目里基础钢筋的排布方向，不用每次重新建模弯段。很多现成的锚栓模型要么把弯钩做的太随意，要么螺纹段长度不符合实际安装需求，甚至把光杆段的直径做的和螺纹大径一样，导出来的工程图拿去加工很容易出问题，

　　这次的模型光杆段直径是按照螺纹中径的尺寸做的，和实际冷镦加工出来的锚栓尺寸完全一致，螺纹段也是按照标准公制粗牙螺纹的牙型做的，不是简单的贴图示意，不管是做装配干涉检查，还是出加工图纸、算材料重量，都能直接用。还有个容易被忽略的细节，实际工程里用的JA型锚栓，弯钩的开口方向是要顺着基础的受拉方向布置的，比如钢结构柱脚的锚栓，弯钩要朝向柱脚底板的外侧，这样受拉的时候弯钩的受力是勾住内部混凝土，而不是顺着开口方向把混凝土撬裂，建模的时候也把这个安装逻辑做了备注提示，方便选型的设计人员注意安装方向的要求。从受力特性来说，JA型弯钩锚栓和直杆锚栓、锚板型锚栓的区别就在于端部的弯钩不需要额外焊锚板，加工成本更低，安装的时候只要勾住钢筋网片就能保证足够的抗拔力，适合用在静载为主、没有频繁动载冲击的场合，如果是有振动载荷的设备基础，就需要在弯钩部位加焊横向钢筋，增强锚固力，这些实际使用的注意点在模型的结构特征里都做了对应的体现，没有脱离工程实际做理想化的结构设计。
