小型摆动式蒸汽机结构三维设计

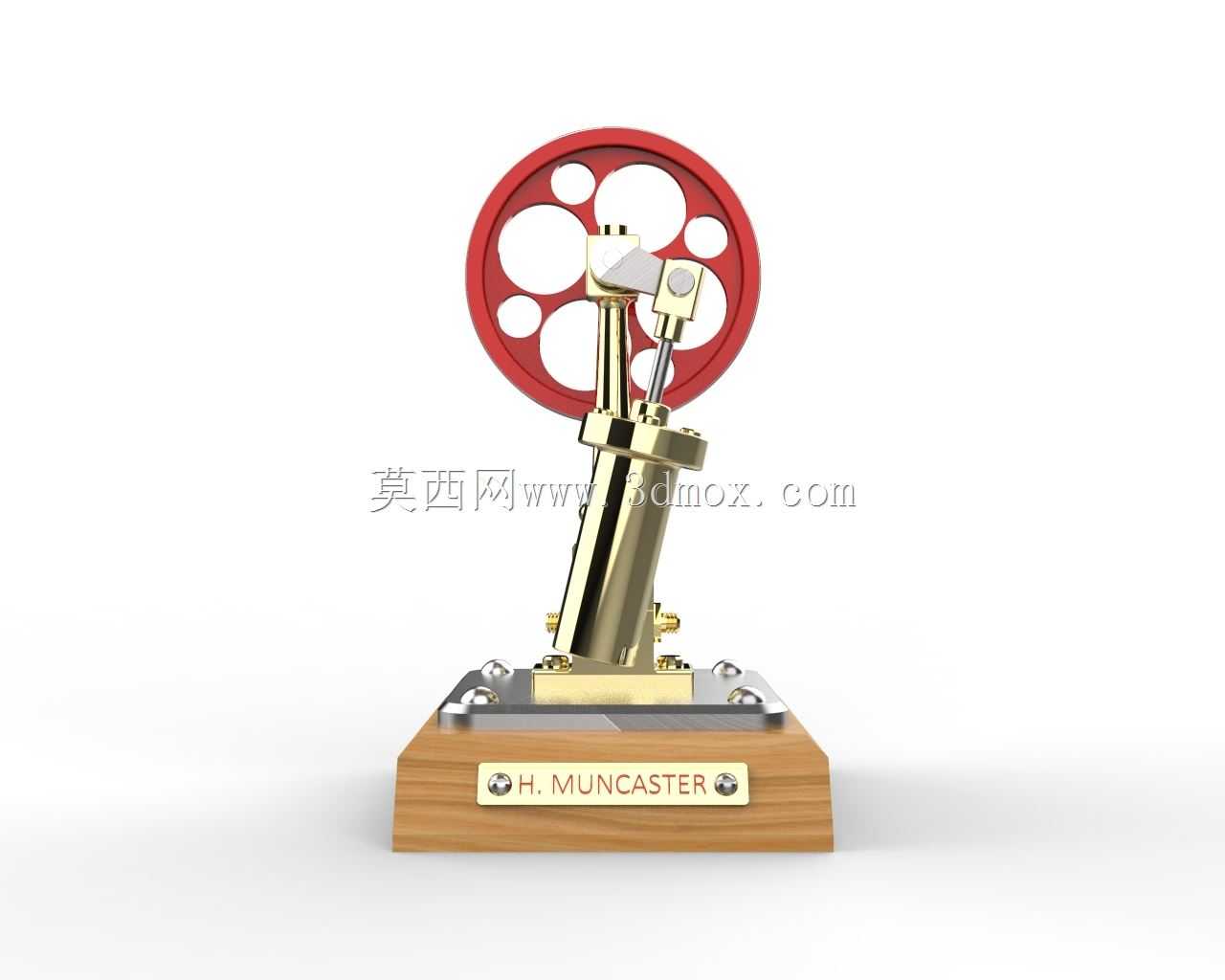

　　这款摆动式动力装置的结构设计，核心围绕小功率热能动力转换场景展开，常见于教学演示、小型动力模型、科普展品等应用场景，能够直观展示热能向机械能转换的完整过程，帮助从业者理解往复式动力机械的基本工作逻辑。从实际用途来看，这类结构不追求大功率输出，更侧重结构原理的直观呈现，可作为机械原理教学的具象教具，也可作为小型蒸汽动力模型的核心动力单元，适配低转速、小扭矩的动力输出需求，运行过程中摆动缸体的动作可视性强，能清晰展现配气、做功、传动的全流程动作。

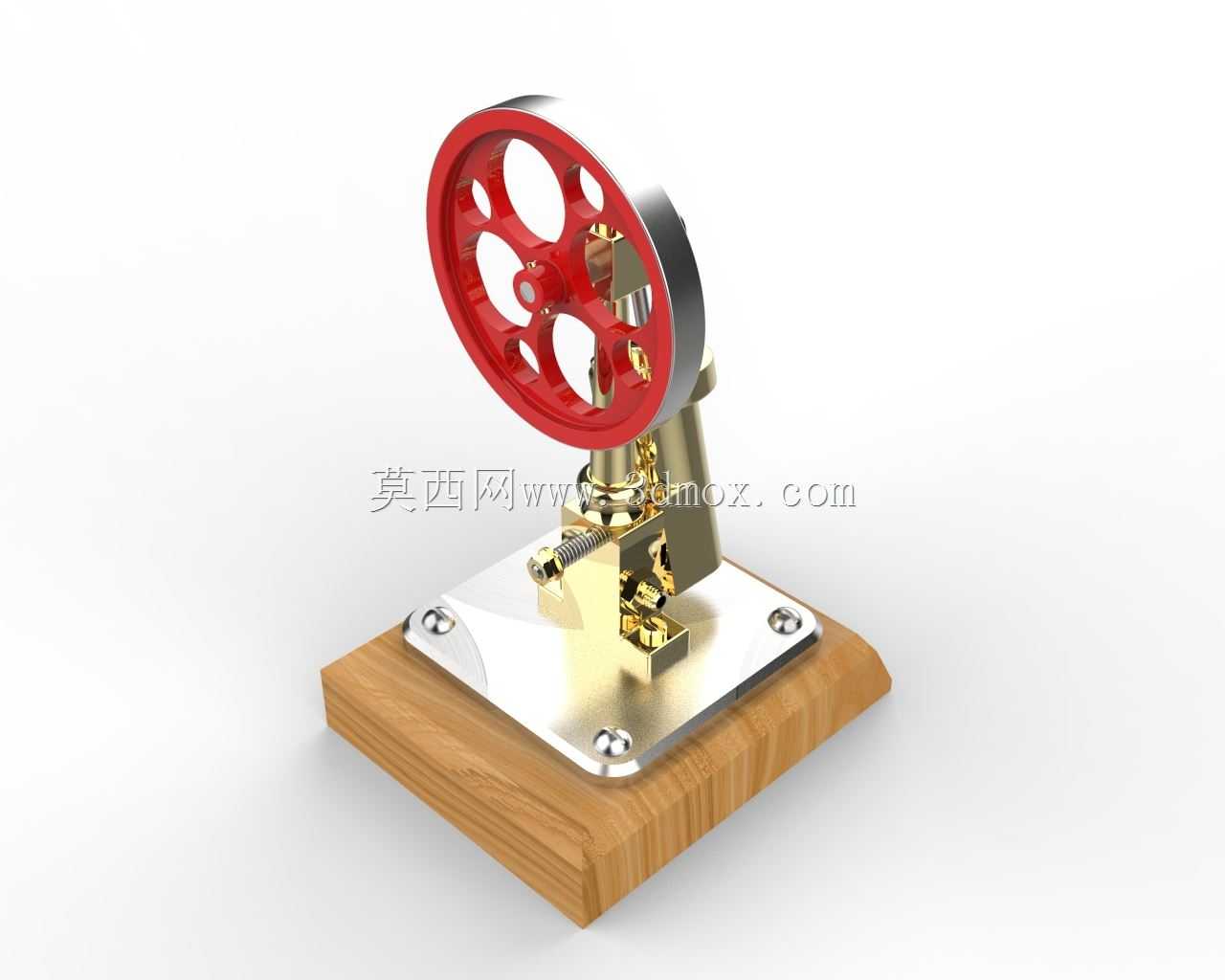

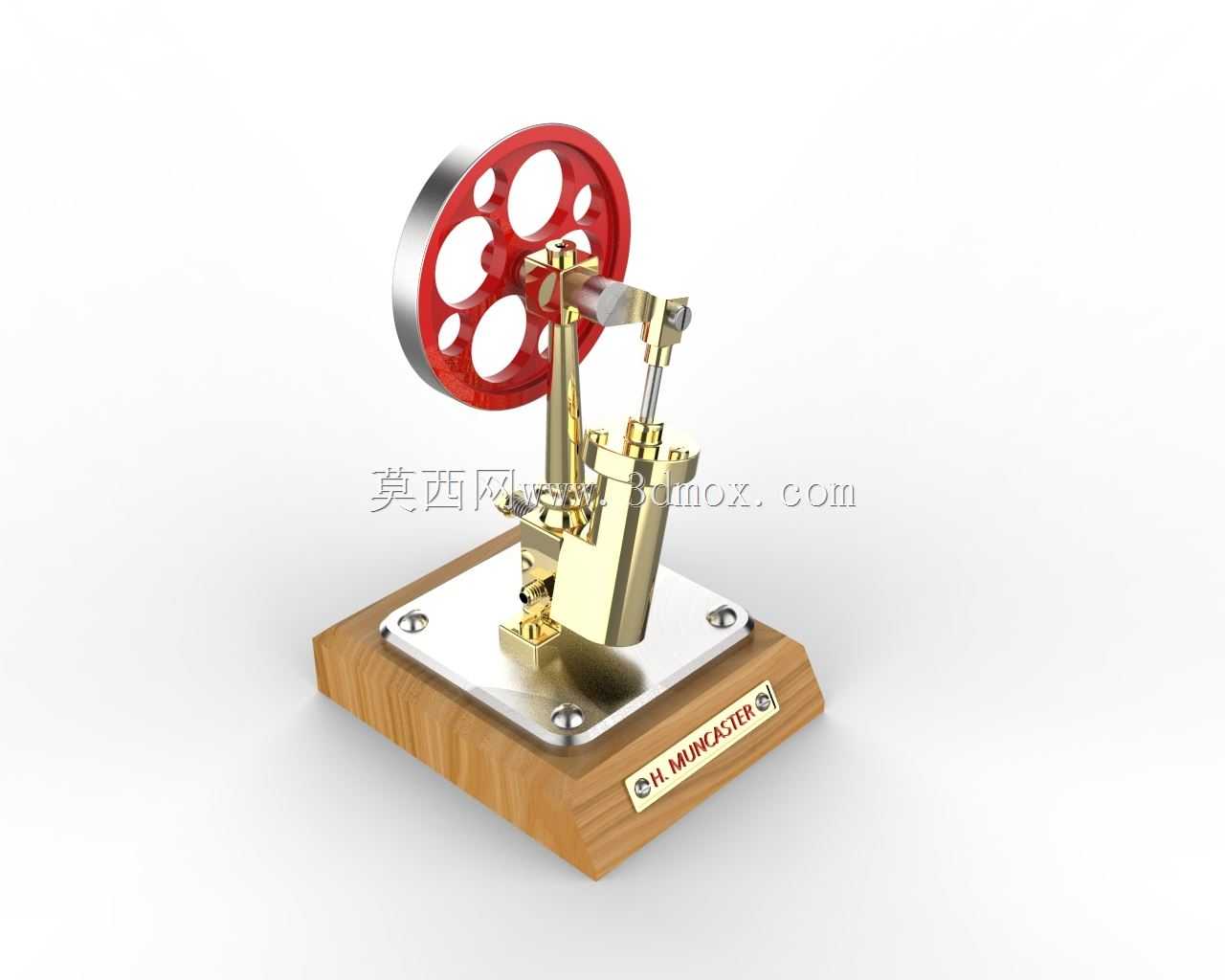

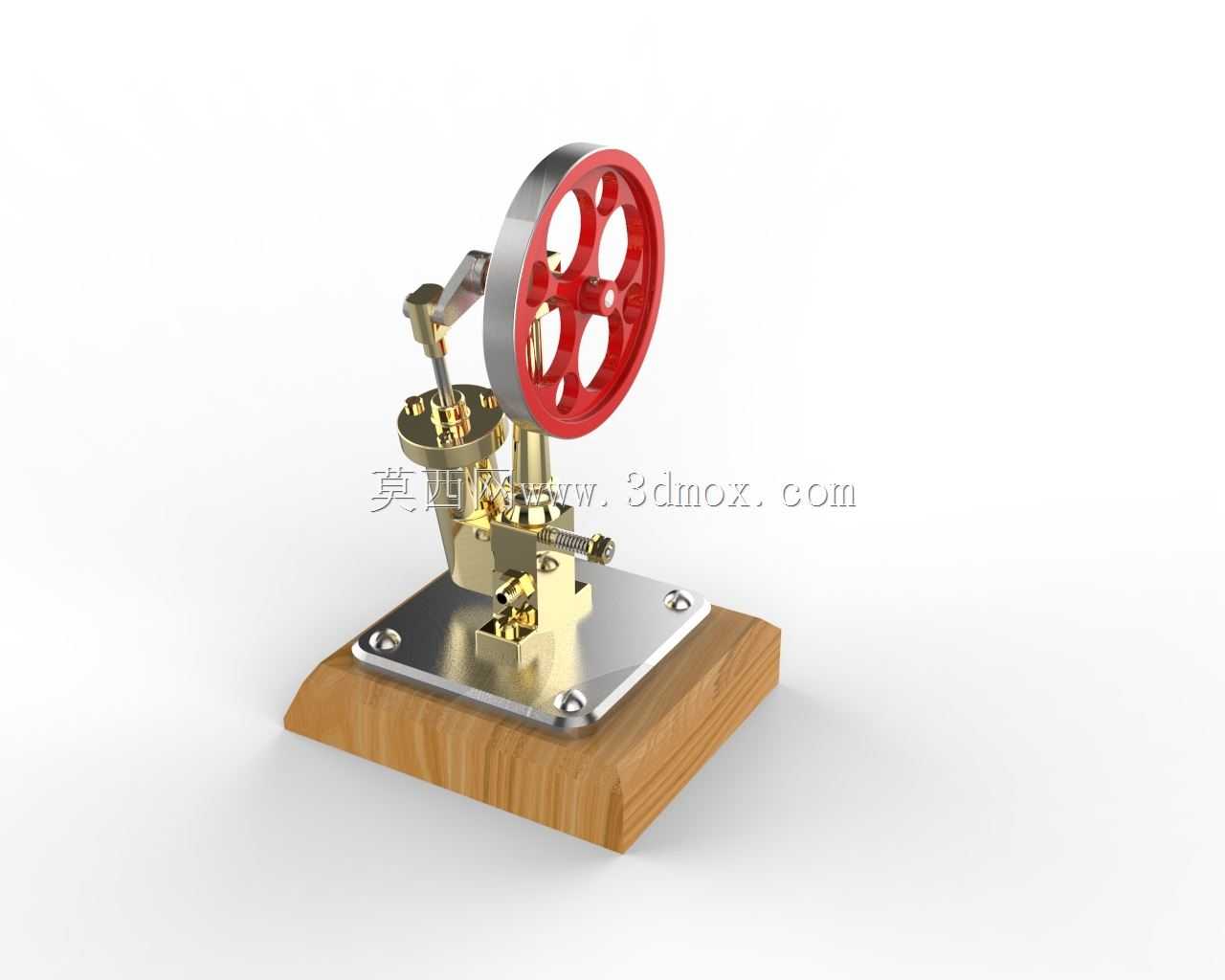

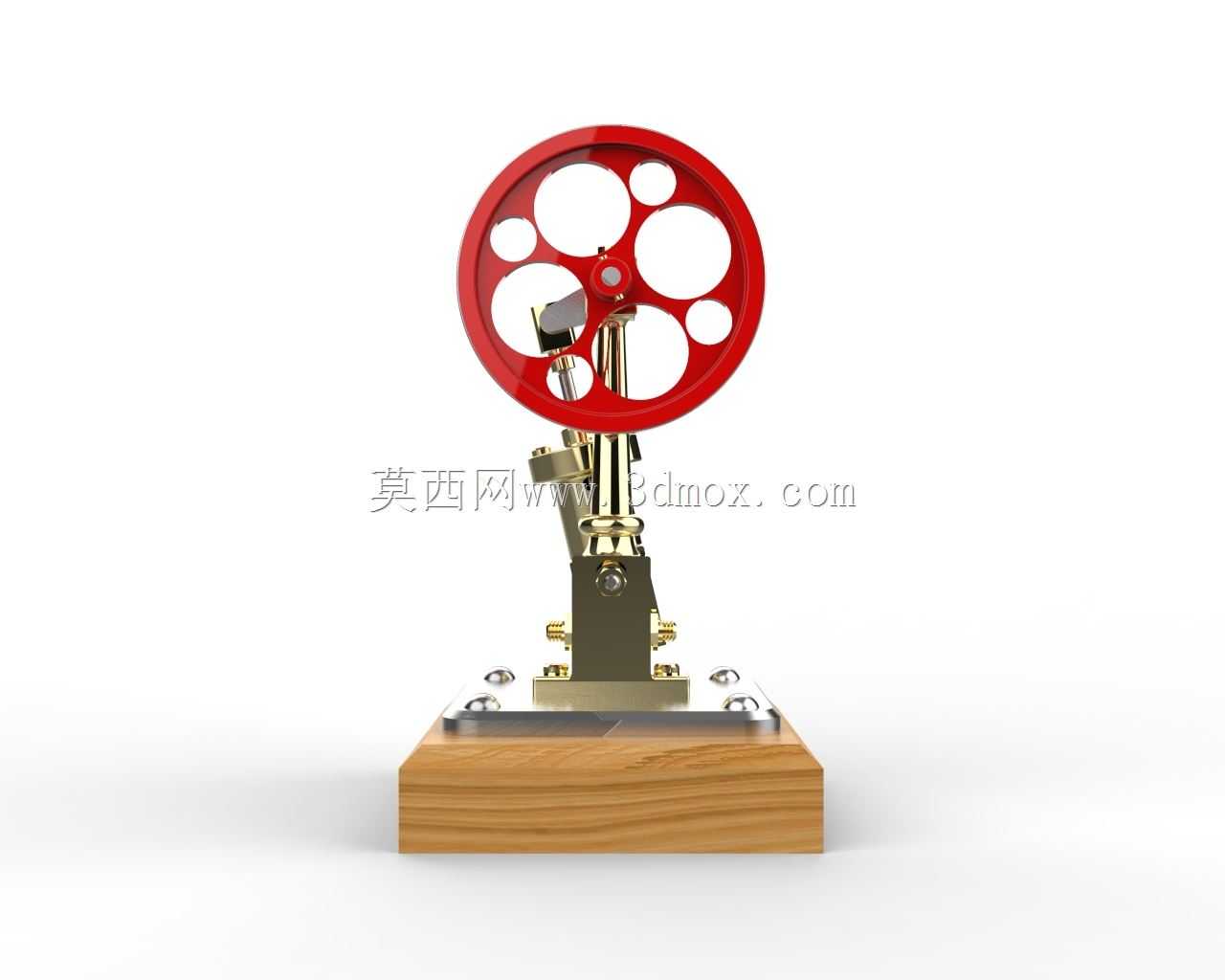

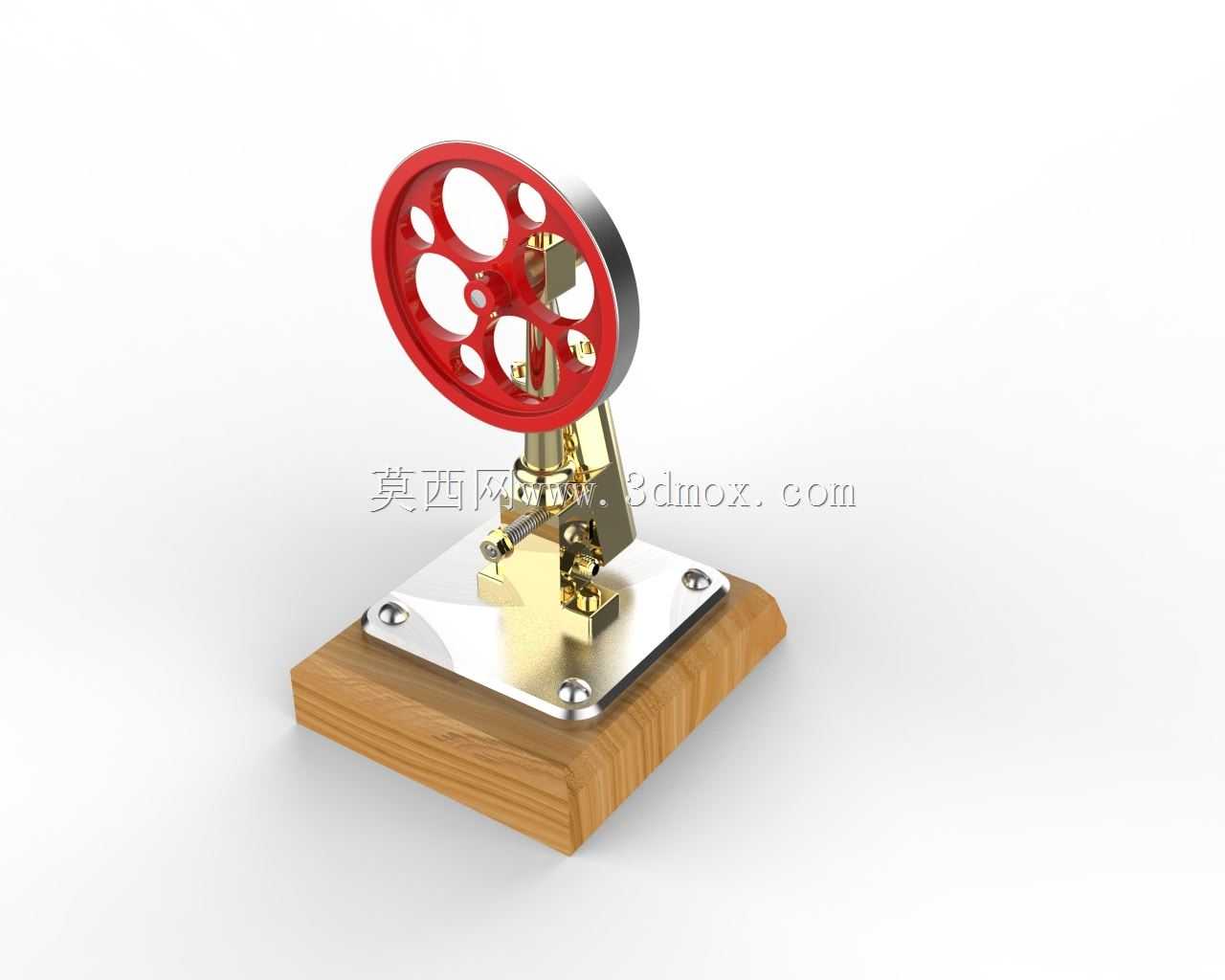

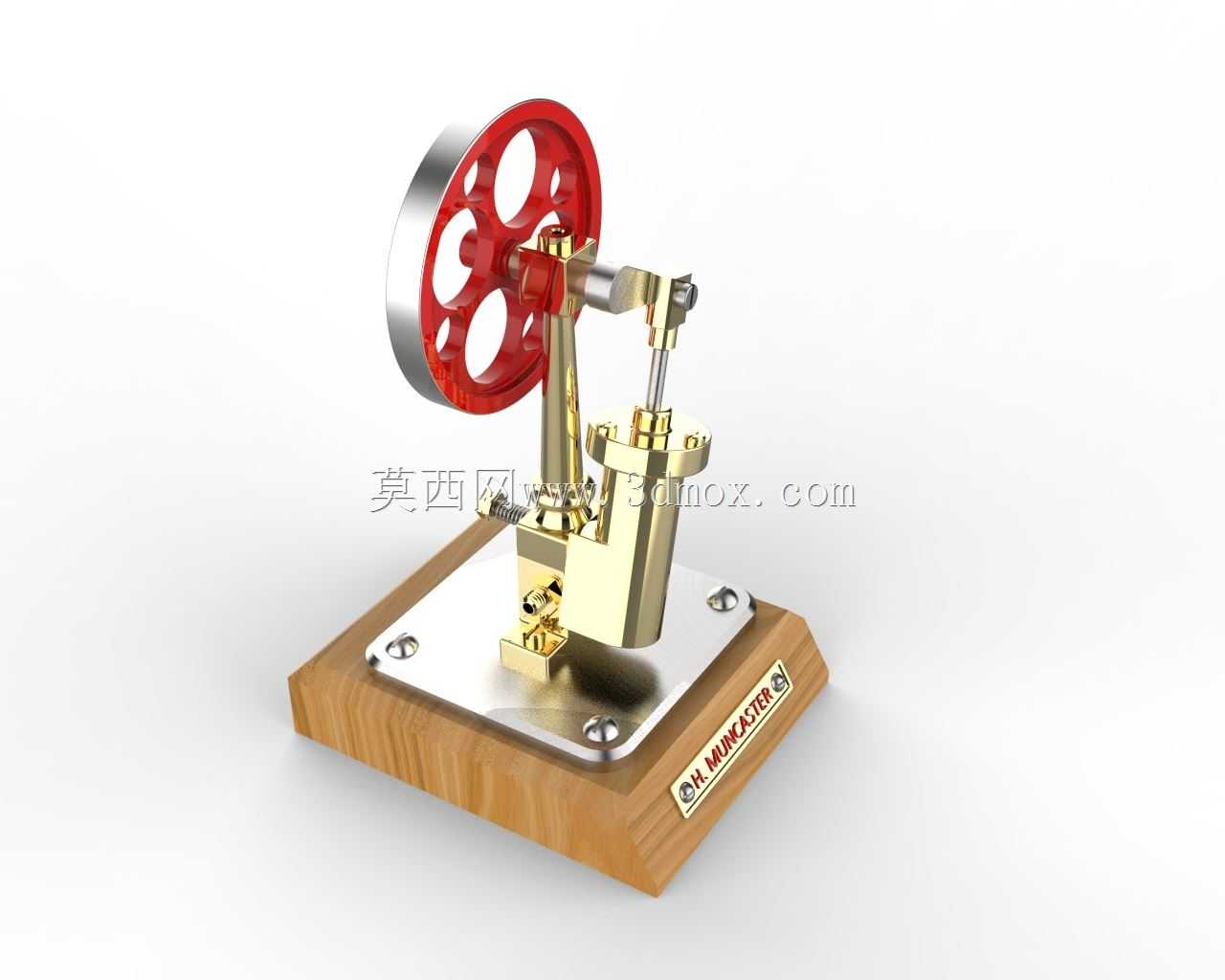

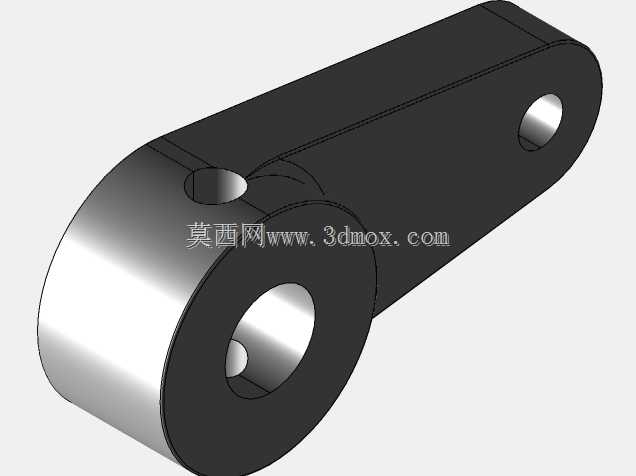

　　在功能特性上，该结构采用缸体摆动式配气设计，摒弃了传统蒸汽机复杂的气门配气机构，依靠缸体自身绕支点的摆动完成进排气口的切换，大幅简化了整体结构，零件数量少，加工装配难度低，运行可靠性高。动力输出端通过曲柄连杆结构连接飞轮与活塞，飞轮采用轮辐式镂空结构，既保证了足够的转动惯量来维持曲轴转动的连续性，又降低了整体重量，金属轮缘的设计进一步提升了储能效果，让动力输出更平稳。底座采用木质基座加金属安装板的组合结构，木质基座起到减震、防滑的作用，金属安装板为所有运动部件提供统一的安装基准，保证各部件的同轴度与位置精度，避免运行过程中出现卡滞、偏磨等问题。

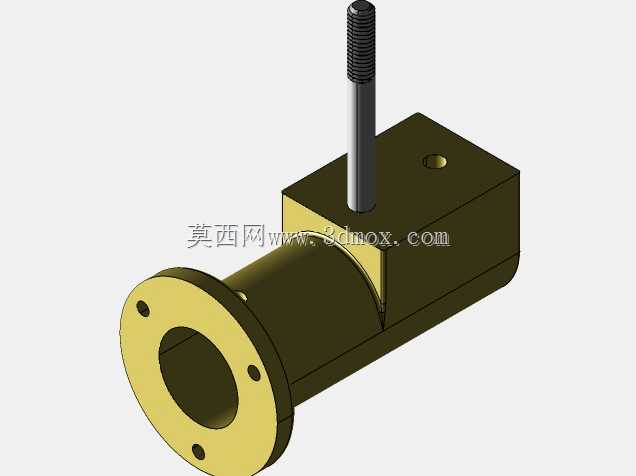

　　设计思路上，该结构优先考虑结构的简洁性与动作的直观性，将配气功能集成在缸体摆动动作中，省去了独立的配气凸轮、气门顶杆等零件，整体传动链极短，能量传递损耗小。缸体与安装座之间采用铰接支点设计，支点位置经过匹配计算，保证活塞往复运动到上下止点时，缸体的摆动角度刚好对应进排气口的切换位置，无需额外的配气正时调节机构，装配时只要保证铰接点、曲轴中心、活塞轴线的相对位置精度，即可实现稳定的配气动作。活塞与缸体之间采用小间隙配合，适配低压蒸汽的工作介质，降低了密封件的性能要求，也减少了运动副的摩擦阻力。

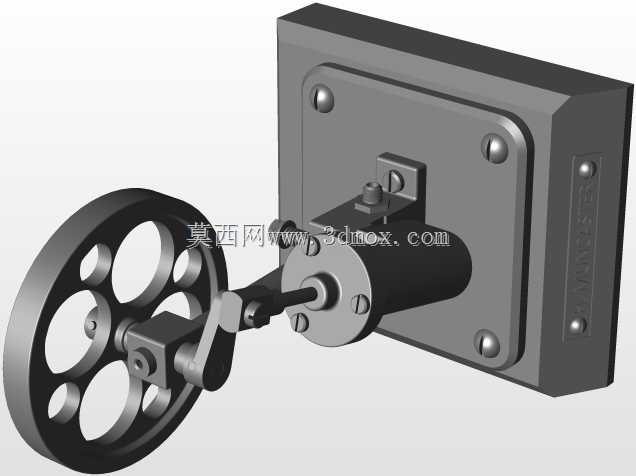

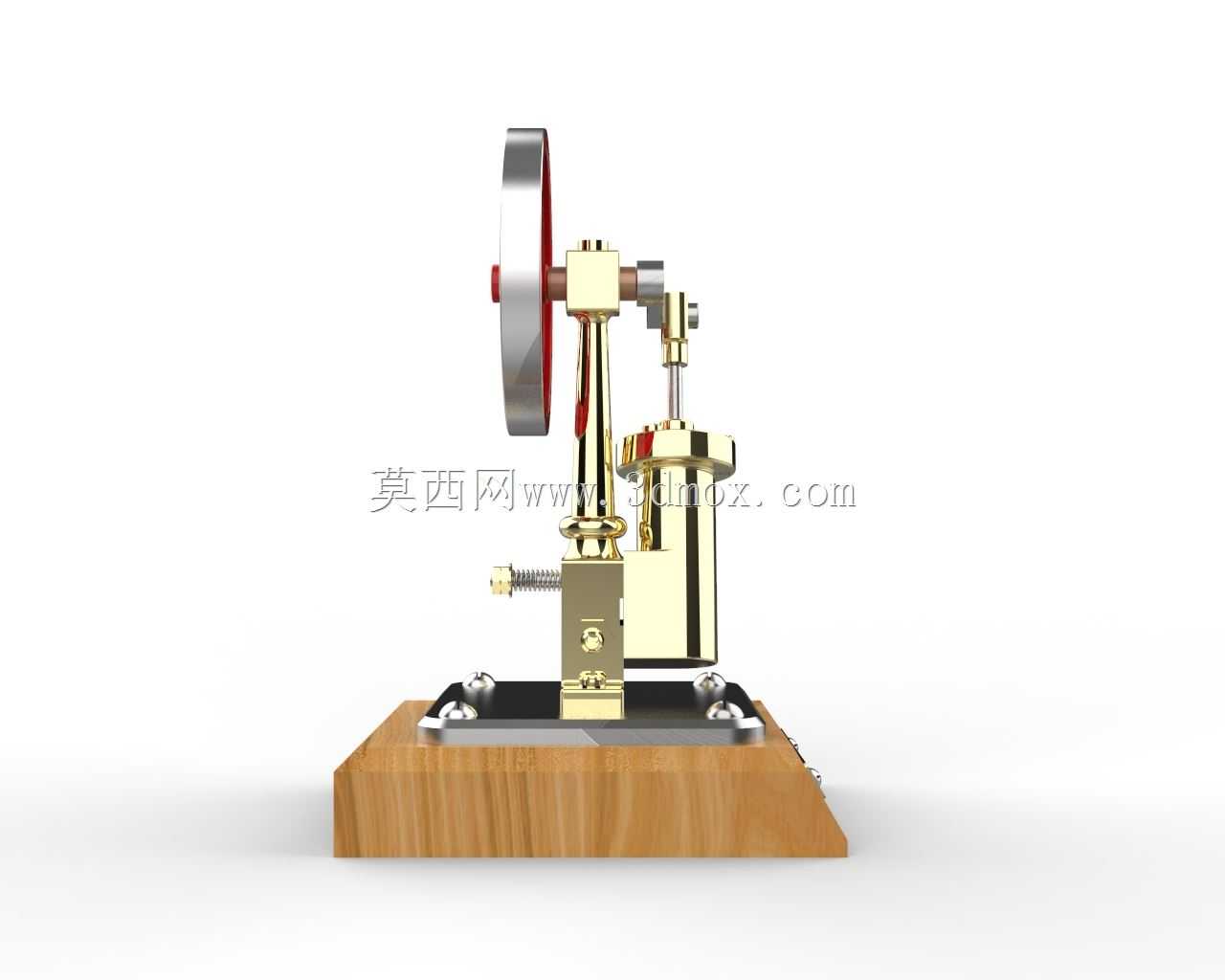

　　从安装边界与尺寸逻辑来看，整体结构采用立式布局，所有运动部件均布置在金属安装板的上方区域，安装板通过四个沉头螺钉固定在木质基座上，基座的长宽尺寸略大于安装板，预留了足够的操作与观察空间，整体占地面积小，可直接放置在桌面、展台等平面上使用，无需额外的固定安装结构。曲轴的支撑座直接集成在金属安装板上，两个支撑点的间距经过优化，既保证了曲轴的支撑刚度，又避免了过长的支撑跨距带来的挠度变形问题。连杆两端分别采用铰接结构连接活塞与曲轴曲柄销，铰接处的间隙控制在合理范围，既保证运动的灵活性，又避免间隙过大带来的冲击与噪音。缸体的摆动角度被限制在合理区间内，不会出现过度摆动导致的配气错位问题，进排气接口布置在缸体铰接端的侧面，方便外接蒸汽管路，管路走向不会与运动部件产生干涉。

　　在细节设计上，所有运动副的摩擦面都采用了耐磨金属材质，减少长期运行的磨损量，延长使用寿命。飞轮与曲轴之间采用键连接加顶丝固定的方式，保证动力传递的可靠性，不会出现飞轮空转的问题。基座侧面的标识牌既起到标识作用，也不会干涉任何部件的运动。整体结构没有冗余的装饰部件，所有结构都服务于功能实现，金属部件的表面处理兼顾防锈与美观，木质基座的边角做了倒角处理，避免使用过程中出现磕碰损伤。对于三维建模从业者而言，该结构是典型的往复式运动机构案例，建模过程中需要重点关注各运动部件的运动干涉检查，尤其是缸体摆动过程中与连杆、安装座之间的间隙，以及曲轴转动过程中曲柄销与周边部件的安全距离，同时要保证各铰接点的同轴度精度，避免虚拟装配后出现运动卡滞的问题，这类小尺寸动力结构的建模练习，能够帮助设计者更好地理解运动副配合、公差匹配、安装基准选择等实际工程问题。
