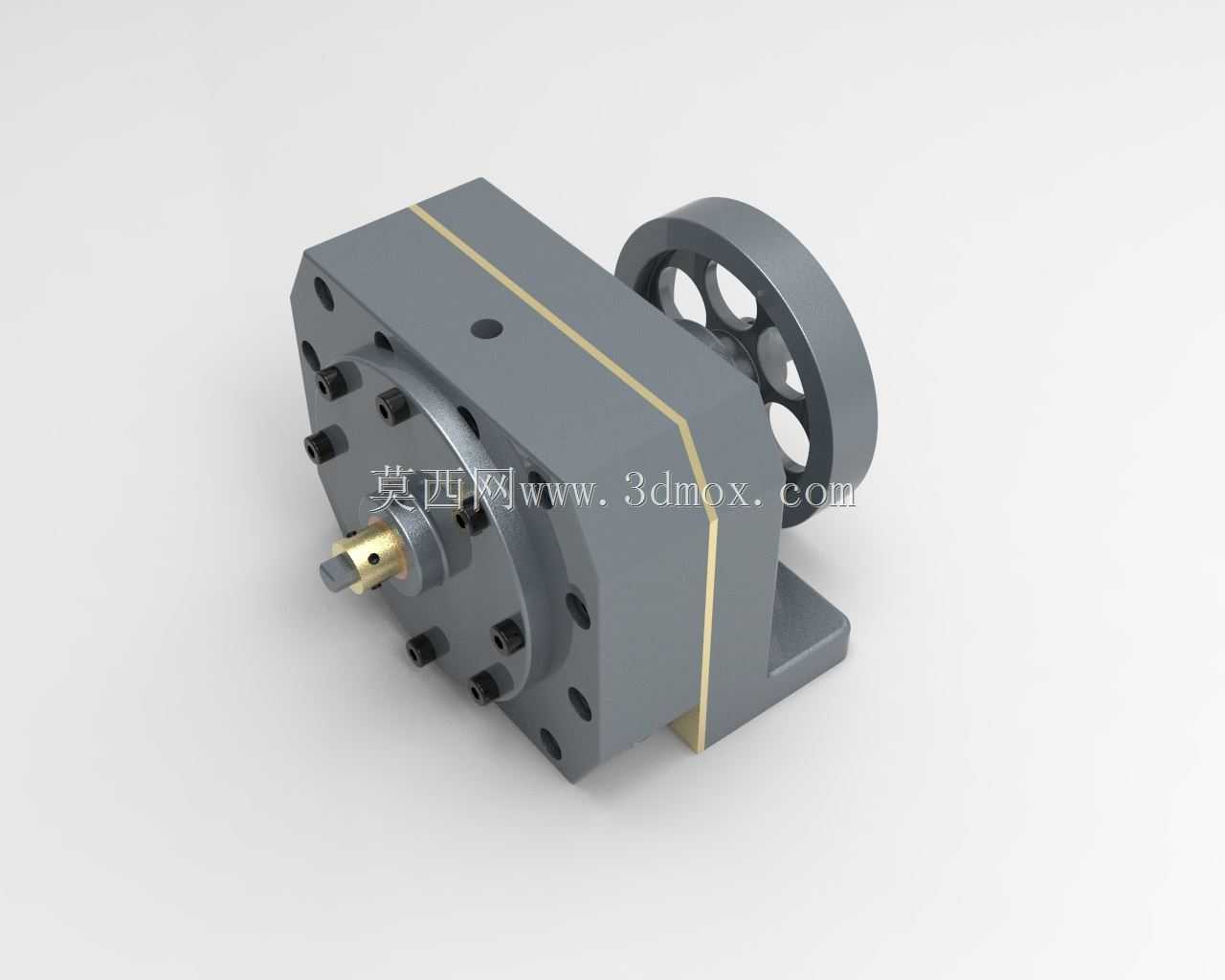

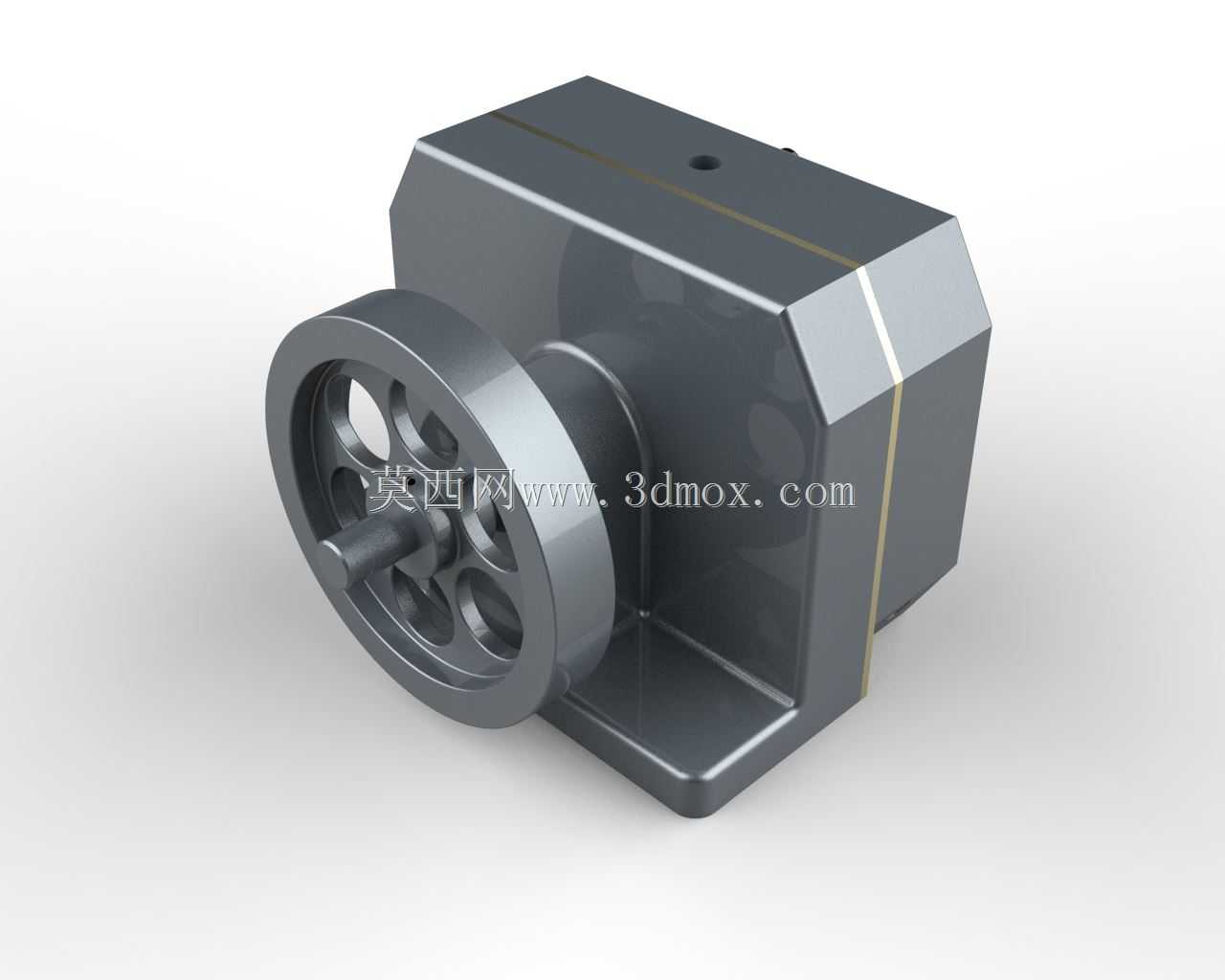

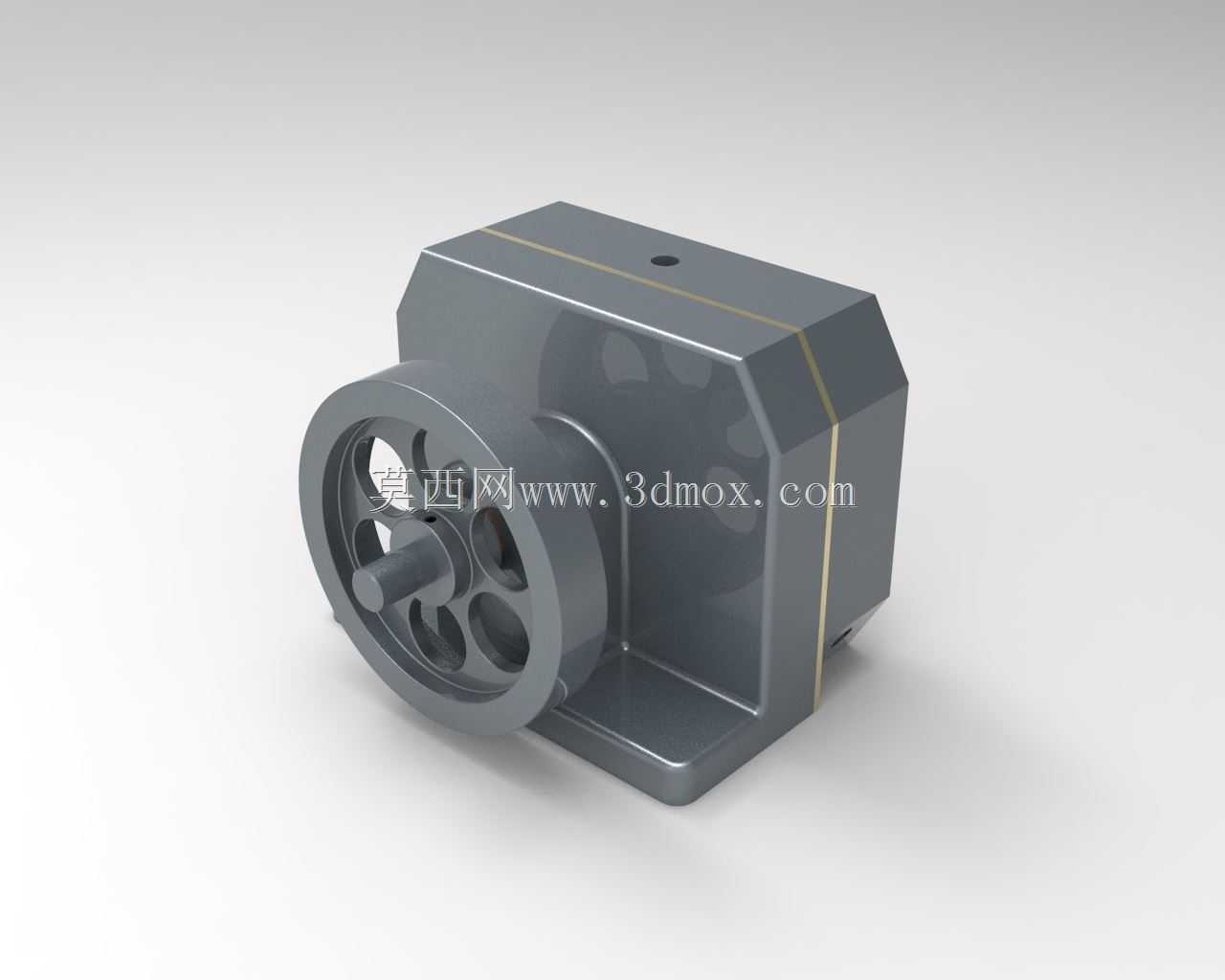

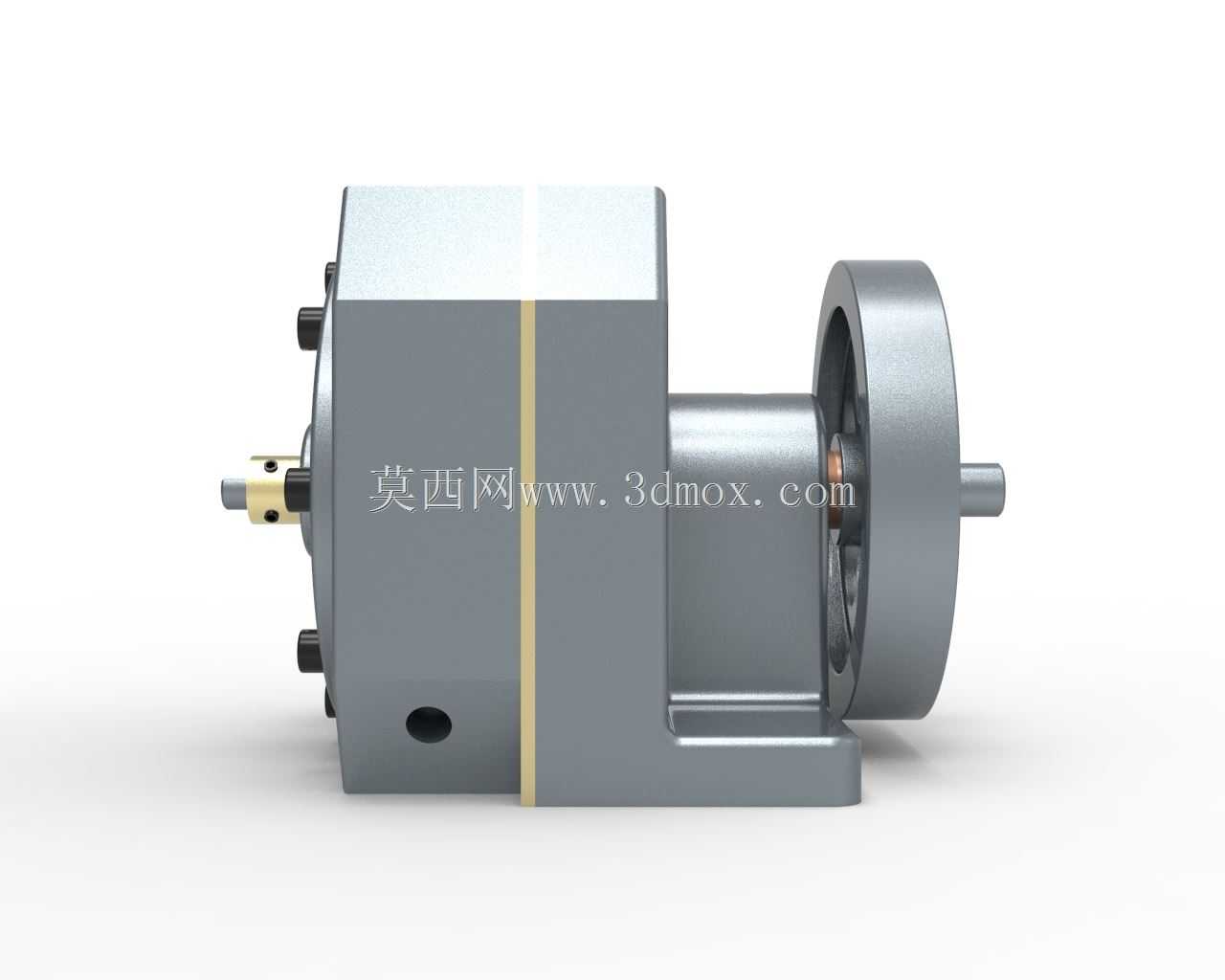

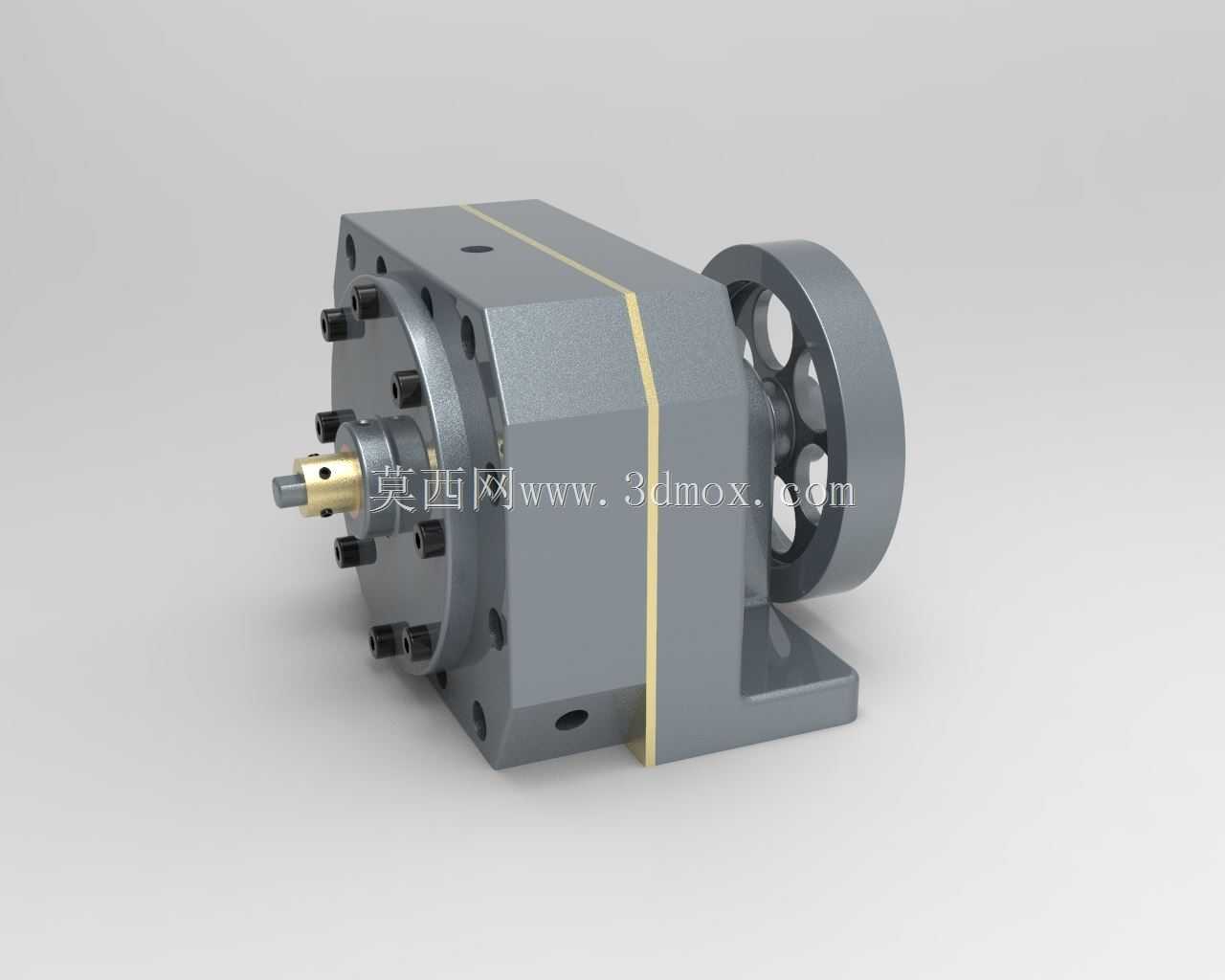

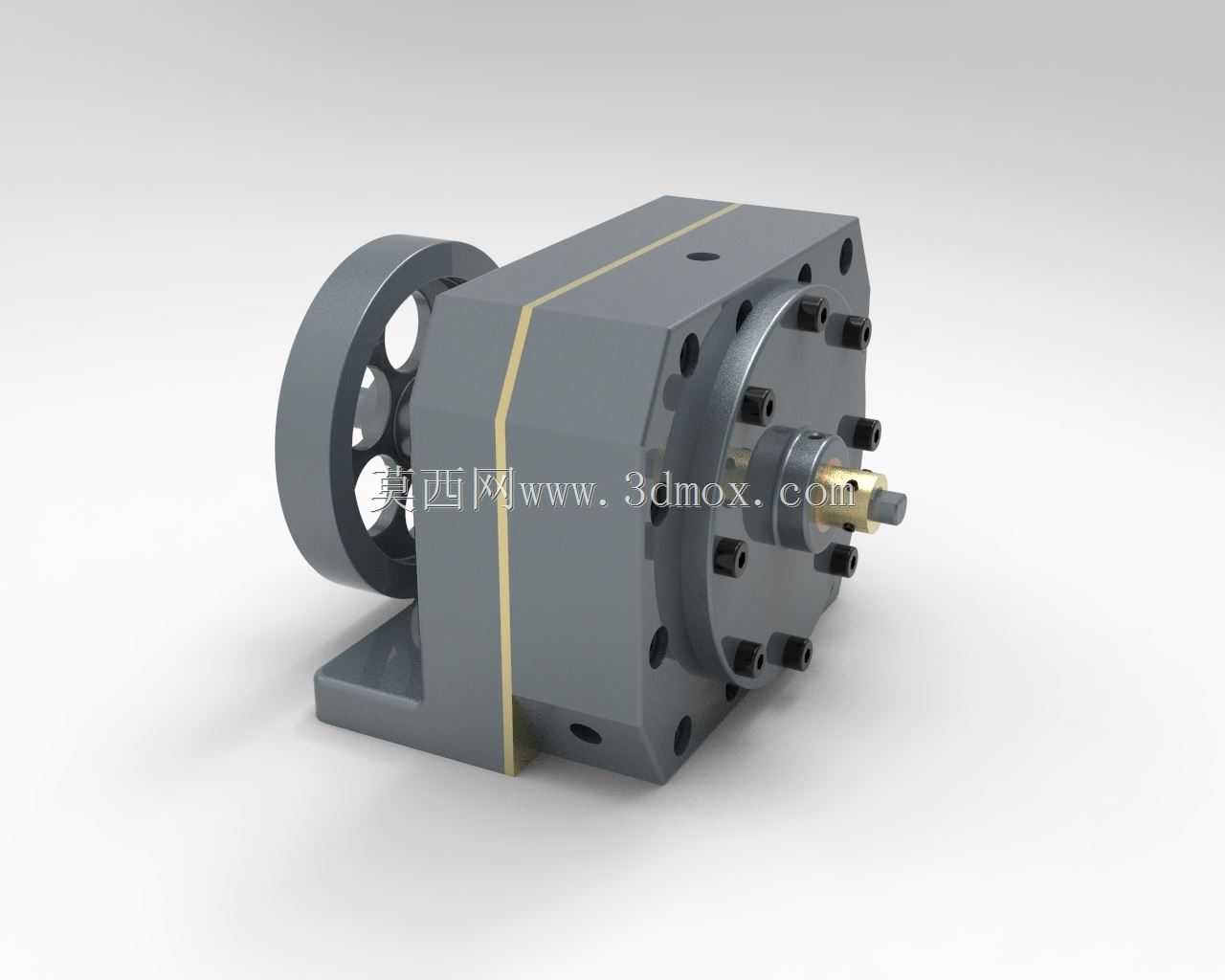

矩形气缸蒸汽空气动力装置结构

　　这款矩形气缸结构的蒸汽空气动力装置，在早期小型固定式动力输出场景中有着明确的适配定位，区别于常见的圆形气缸布局，矩形缸体的设计核心是为了压缩整机横向安装空间，在空间局促的车间边角、小型加工设备配套动力位安装时，能更好贴合安装基面的直角边界，减少无效空间占用。从实际功能逻辑来看，该装置依靠蒸汽与压缩空气的压差驱动活塞做往复运动，通过十字滑块结构将活塞的直线运动转化为曲轴的旋转扭矩输出，可直接为小型车床、物料输送辊道、农副产品加工机具提供稳定的低转速动力，适配不需要高转速、对扭矩输出平顺性有一定要求的作业场景。

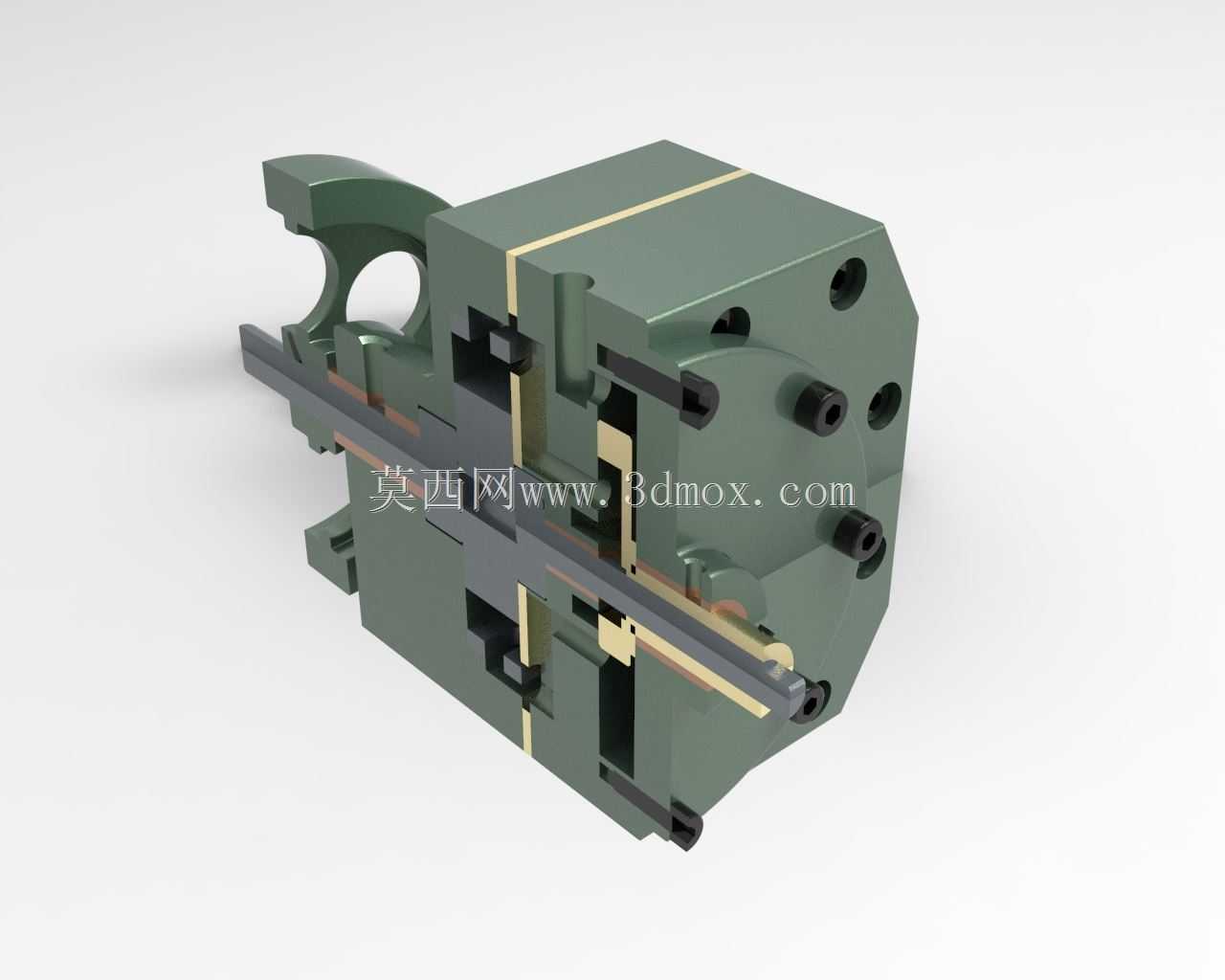

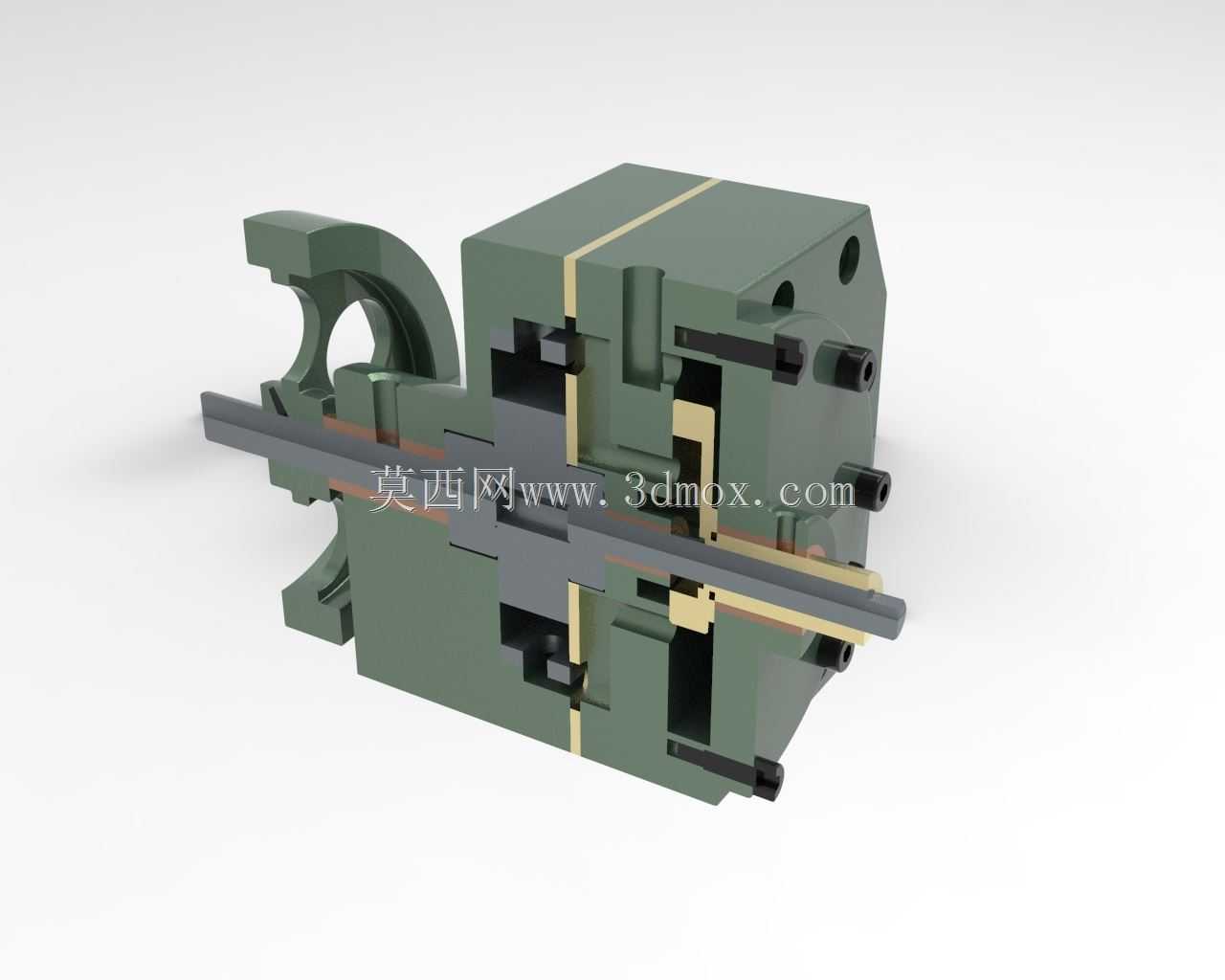

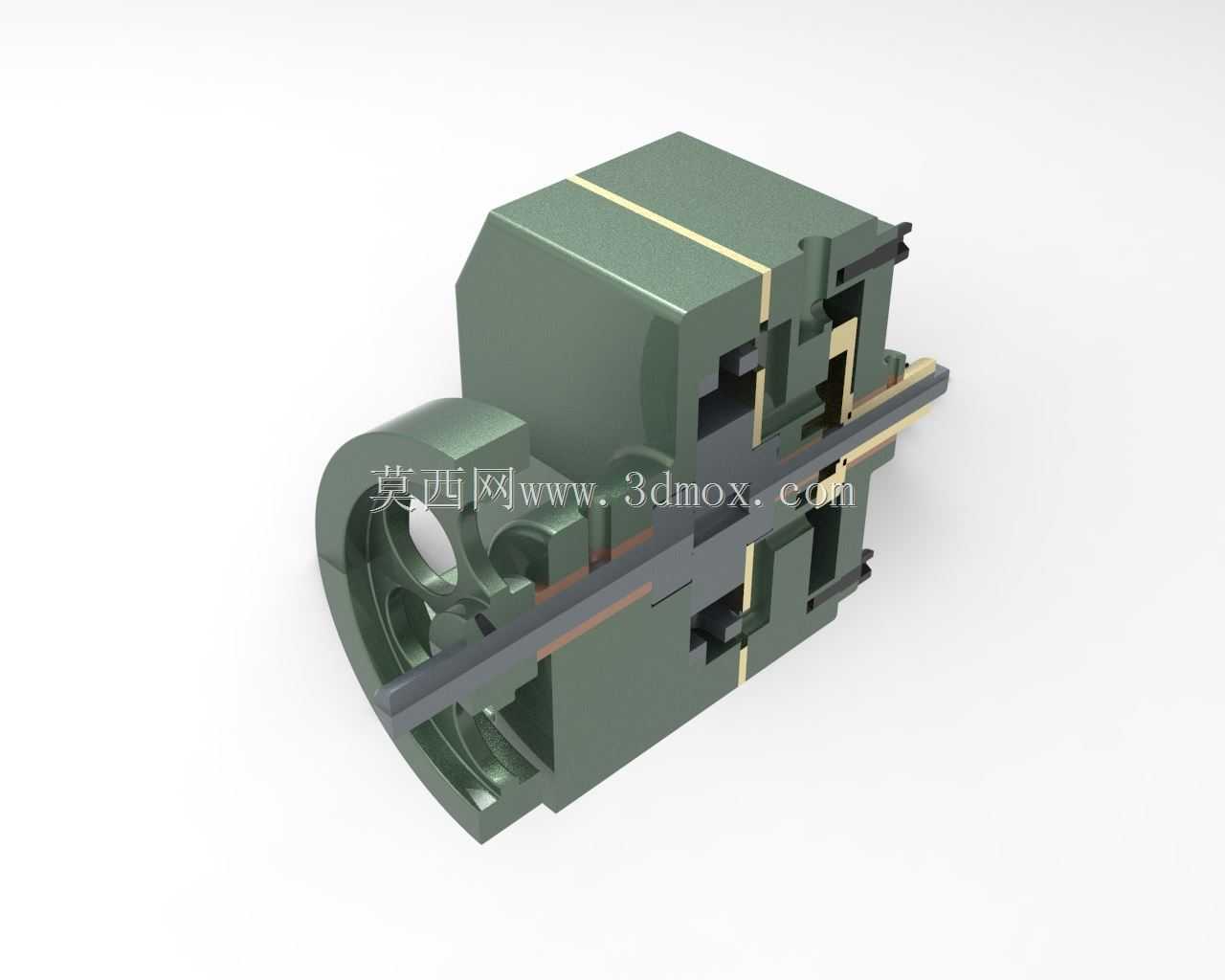

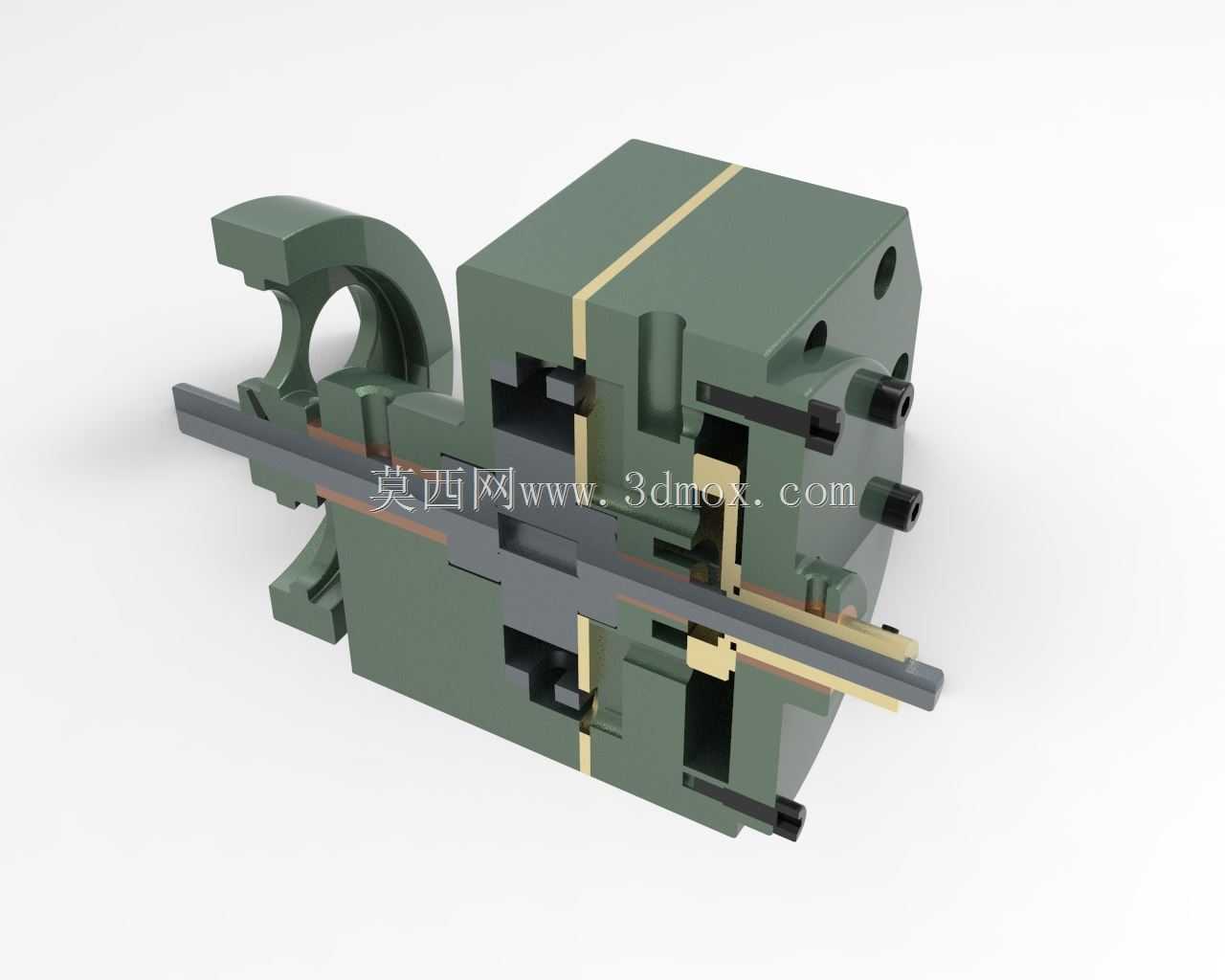

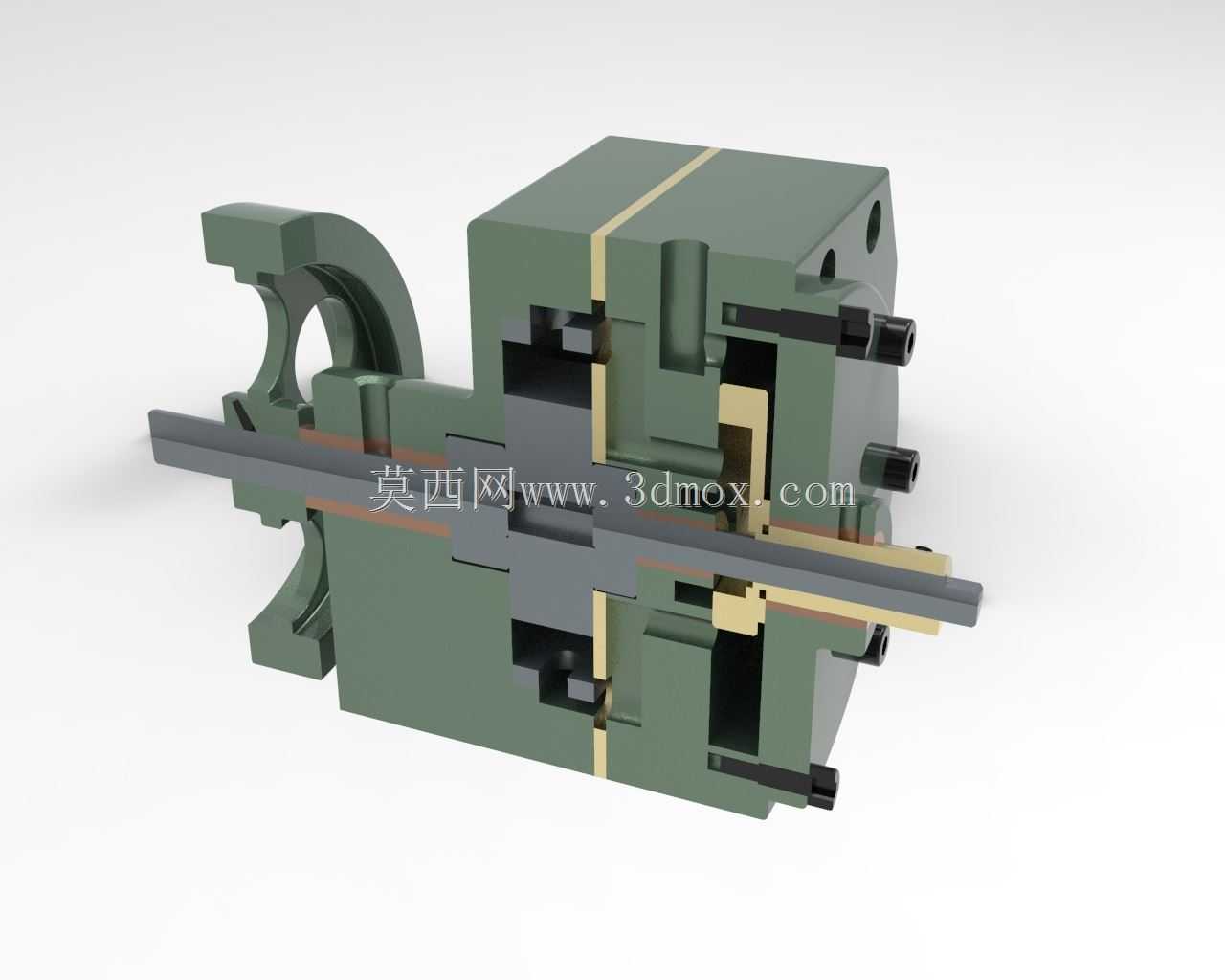

　　从结构设计思路上拆解，矩形缸体的加工工艺性在早期小批量生产场景下具备明显优势，缸体结合面采用平面铣削即可达到密封要求，不需要复杂的圆形缸套镗削工装，缸体上的气道直接集成在铸件内部，减少了外接管路的密封点，降低了长期运行下的蒸汽泄漏概率。活塞组件采用分体式密封结构，密封件的更换不需要完全拆解整机，只需要拆开缸体侧端盖即可完成密封件的更换维护，适配早期工业场景下运维工具不足、运维人员专业能力有限的实际情况。贯穿式的活塞杆设计两端都设置有导向支撑，避免活塞在往复运动中出现偏磨，延长缸体内壁的使用寿命，活塞杆伸出端的连接结构采用扁方定位，不需要额外加工键槽即可传递扭矩，降低了配套连接件的加工难度。

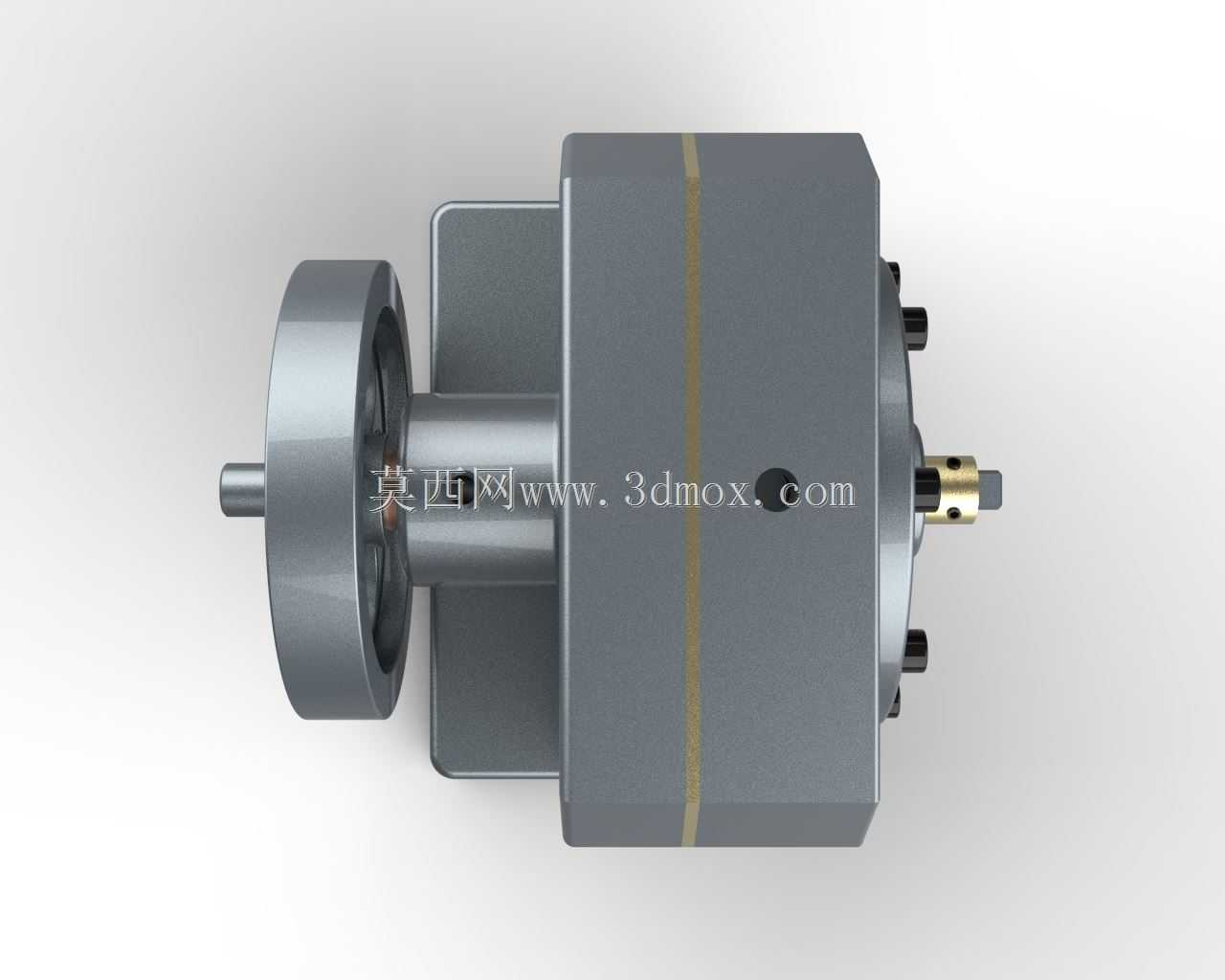

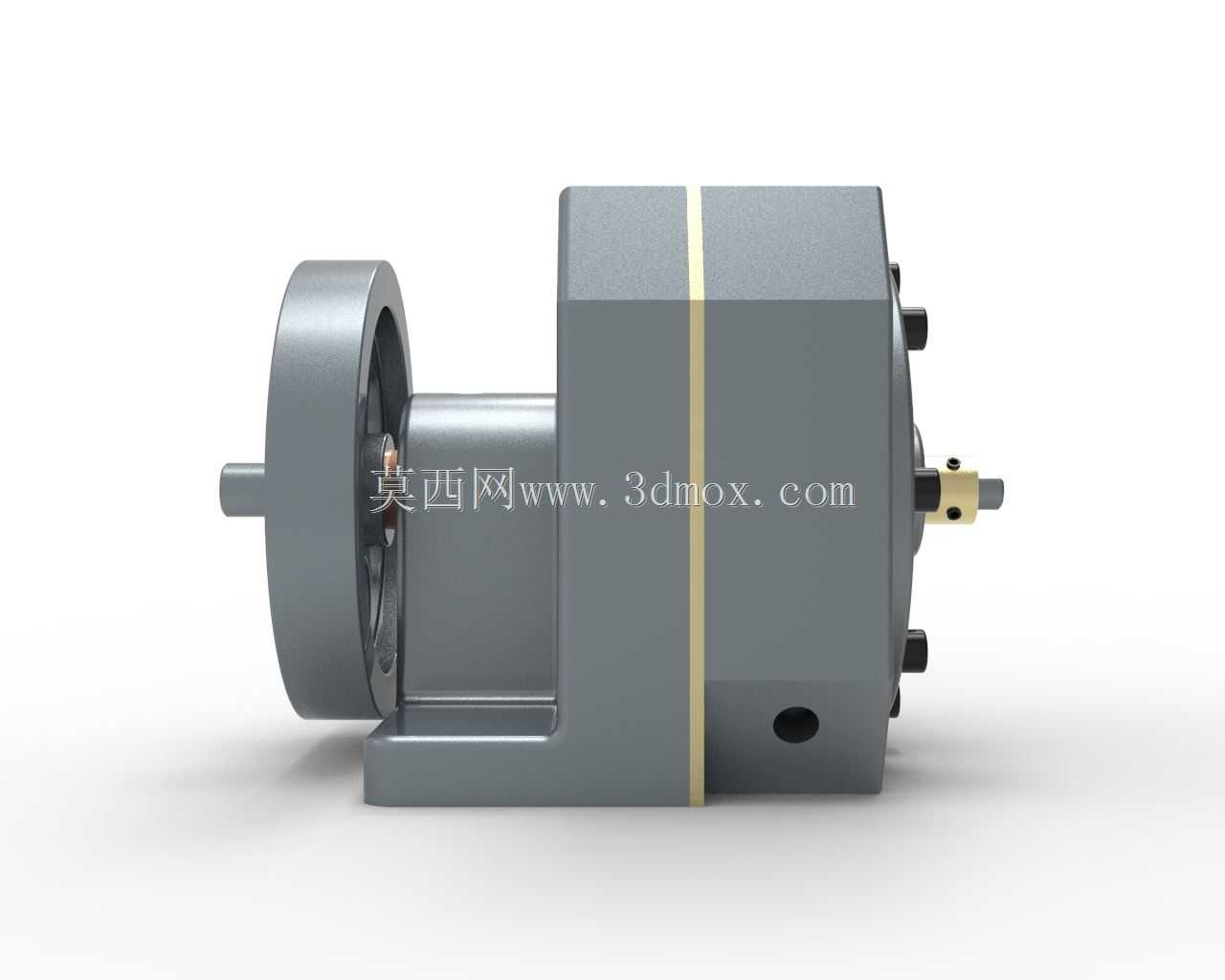

　　从安装边界尺寸来看，整机的安装基面为矩形缸体的下平面，上面预留有四个对称布置的安装螺栓孔，螺栓孔的中心距按照通用小型动力装置的安装规范设置，可直接替换同功率等级的老式圆形气缸蒸汽机，不需要对原有安装基座做二次改造。曲轴输出端的轴伸尺寸符合早期通用动力的输出轴标准，可直接匹配标准直径的皮带轮，不需要额外定制连接套。整机的横向尺寸控制在适配小型安装位的范围内，纵向高度低于同功率的圆形气缸机型，在安装空间高度受限的地下作业面、低矮厂房内也能完成布置。气道接口设置在缸体的侧上方，进气管路连接时不会与安装基面的固定螺栓产生干涉，管路走向可以顺着设备侧架排布，避免管路受外力磕碰出现破损。

　　在实际运行特性上，矩形缸体的储热容积比同排量圆形气缸更大，蒸汽进入缸体后可以在缸体的边角容腔内形成一定的缓冲，减少活塞换向时的压力冲击，整机运行的振动幅度更小，不需要做厚重的混凝土基础即可稳定运行，适合在移动式作业机具、临时搭建的加工工位上使用。缸体上的观察孔设置在侧端位置，运维人员可以直接观察活塞密封件的磨损情况，不需要拆解缸体就能判断密封状态，降低日常巡检的工作量。配气机构集成在缸体端部，与曲轴通过齿轮直接传动，配气相位的调整只需要松开齿轮锁紧螺母转动对应角度即可完成，不需要复杂的正时校准工装，现场运维人员经过简单培训即可完成参数调整。

　　从结构强度设计来看，矩形缸体的转角位置都设置有铸造圆角，避免应力集中导致缸体在交变压力下出现开裂，缸体外壁的加强筋顺着压力传递方向布置，在控制整机重量的前提下保证缸体能承受额定工作压力下的载荷，不会出现缸体鼓胀变形的问题。活塞的行程与缸径的匹配经过优化，在常用工作压力区间内扭矩输出曲线更平缓，不会出现低转速下扭矩不足的问题，适配负载波动较大的作业场景，比如小型锻压设备、谷物脱粒机具这类负载瞬间变化的配套设备。
