180度扭带交叉皮带轮传动结构

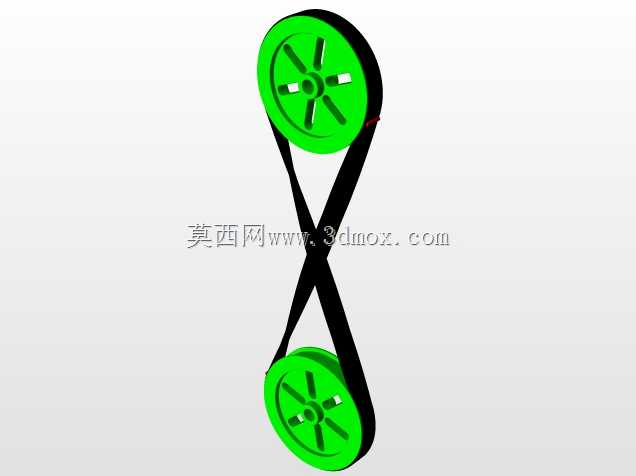

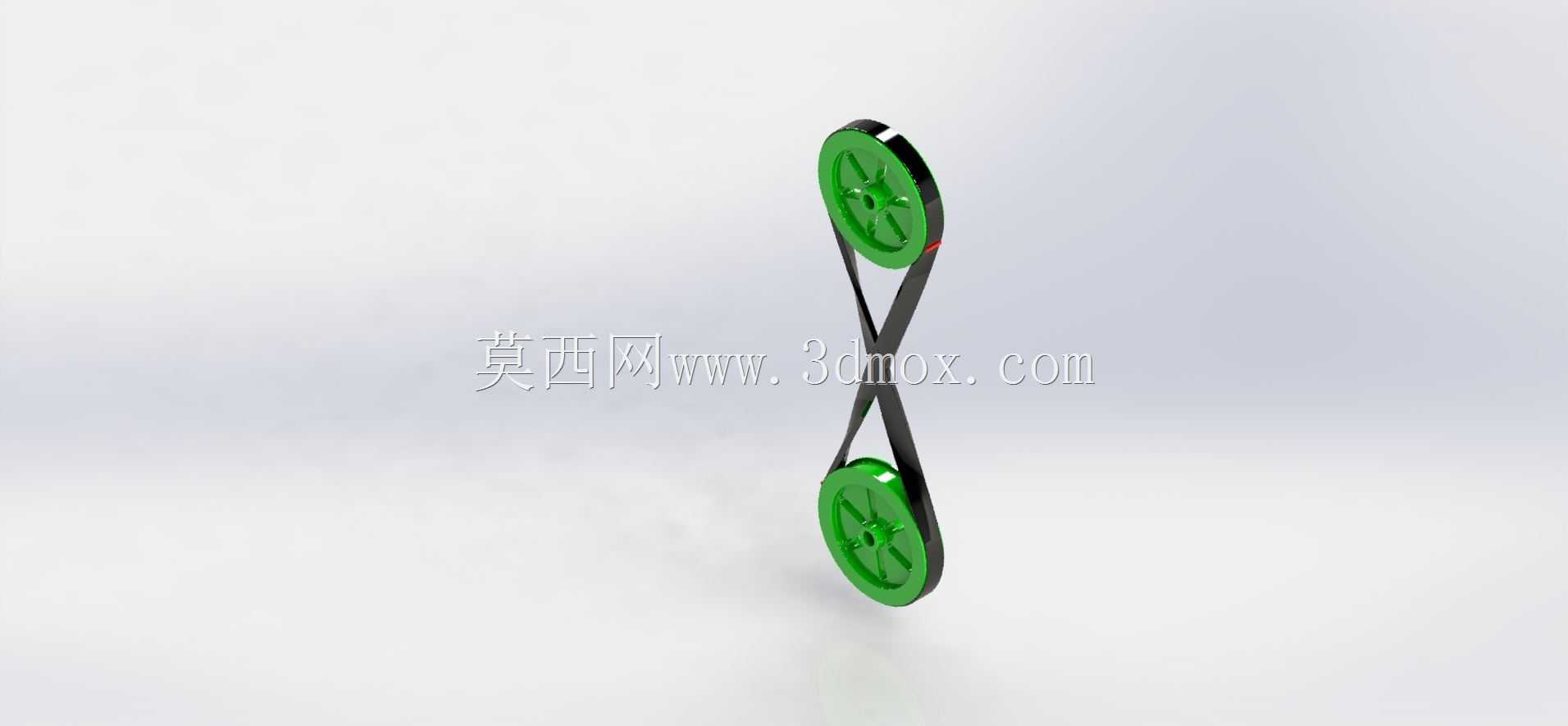

　　这套交叉扭带皮带轮传动结构，核心是通过180度扭转的平皮带实现两个平行轴之间的反向动力传递，在轻工输送、小型物料分拣线、纺织设备的导纱机构、小型实验台动力传输场景中有着很典型的应用。很多入门结构设计人员在做平行轴反向传动选型时，第一反应会选齿轮啮合或者同步带加惰轮的方案，但在小载荷、低转速、传动中心距适中的工况下，这种180度扭带的皮带传动方案，结构件数量更少，安装调试的容错空间更大，运行时的噪音水平远低于硬接触的齿轮传动，还能自带一定的过载打滑保护特性，避免负载突变时烧坏驱动端电机。

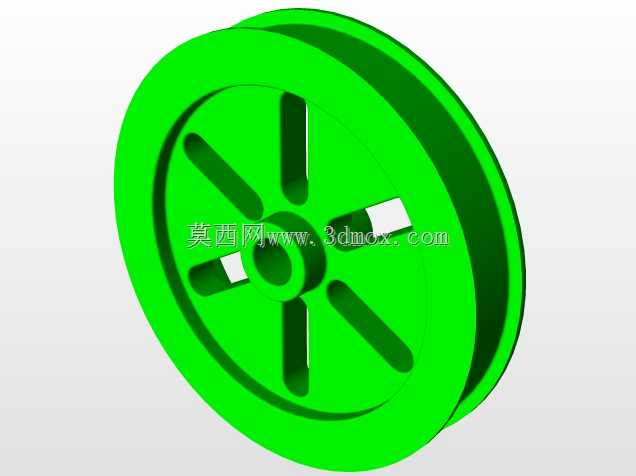

　　从设计思路上看，这套结构没有做多余的复杂特征，两个皮带轮采用完全一致的轮槽尺寸，轮缘做了标准的圆角导边处理，避免皮带扭转运行时边缘被轮体锐边割损，延长皮带的实际使用寿命。设计时首先要核算的是两轮的中心距参数，中心距过短会导致皮带扭转段的弯折曲率过大，反复弯折后皮带内部的纤维层容易出现疲劳断裂，中心距过长则会让皮带运行时的抖动量超标，传动精度下降，一般这类180度扭带传动的中心距会设置为皮带轮直径的8到12倍区间，同时要保证两个皮带轮的安装端面平行度公差控制在0.2mm以内，否则皮带运行时会出现持续的跑偏，甚至从轮槽中脱出。

　　安装边界上，这套结构不需要额外设置张紧轮结构，因为扭带本身的扭转形变可以提供一定的张紧余量，安装时只需要保证两个轮的轴线处于完全平行的状态，皮带套入两轮后自然扭转180度，不需要额外做导向件约束，不过要注意在结构周边预留至少30mm的安全间隙，避免皮带高速运行时剐蹭周边的机架或者走线。功能特性上，这套结构可以实现输入轴与输出轴的等速反向转动，传动比完全由两个皮带轮的直径比决定，因为没有中间传动件，动力传递的效率可以达到95%以上，平皮带的材质可以根据实际工况选择，普通工况用橡胶平带即可，有防静电需求的轻工电子行业输送场景可以选用聚氨酯材质的平皮带，有耐温需求的烘道配套传动场景可以选用硅胶材质的平带。

　　很多工程师在初次做这类扭带传动结构时，容易忽略皮带扭转方向的一致性问题，如果安装时皮带扭转方向出现偏差，运行时皮带会出现严重的扭曲内应力，短时间内就会出现皮带分层损坏的问题。另外在做运动仿真验证时，要重点模拟皮带在扭转段的形变状态，确认轮槽的宽度足够容纳扭转后的皮带截面，避免皮带侧面和轮槽侧壁出现持续的摩擦损耗。这套结构的整体外形没有冗余的外凸特征，两个轮体的支撑轴可以直接安装在设备的立式安装板上，不需要额外做复杂的支撑座结构，对于小型设备的紧凑布局非常友好，尤其是在一些需要反向传动但安装空间受限的工位，这种结构的占用空间比齿轮反向传动组小40%左右，整体装配的零件数量只有两个皮带轮、一根平皮带、两个配套的轴承及轴用紧固件，后期维护时只需要定期检查皮带的张紧度和磨损情况，不需要做齿轮润滑之类的定期维护工作，运维成本远低于同载荷等级的齿轮传动结构。在实际的产线应用中，这类结构常被用在小型物件的翻转输送工位，通过输出轴的反向转动带动拨杆或者输送带实现工件的180度翻面，不需要额外增加换向齿轮箱，整体结构的故障率非常低，只要安装时的平行度达标，连续运行的无故障时长可以达到8000小时以上。
